Datenerfassung für eine MPA-Gruppe
Starten die Datenerfassung für eine MPA-Gruppe:
•
Verwenden Sie die Pfeiltasten, um die gewünschte MPA-Maschine aus der Ebene
Maschine der ROUTE-Liste auszuwählen.
•
Markieren Sie einen MPA-Messpunkt, und drücken Sie auf eine Eingabetaste.
Nachdem der Microlog Daten für den ersten MPA-MESSPUNKT aus der MPA-Gruppe
erfasst hat, werden die Spektralergebnisse des MESSPUNKTS dargestellt. Dies erlaubt
Ihnen zu überprüfen, ob die Kabelverbindungen und das Sensorsignal eine gute Qualität
haben. Außerdem bestätigt es die Integrität der verbleibenden MPA-Messpunkte in der
MPA-Gruppe (deren Spektren aus Gründen einer erhöhten Datenerfassungsgeschwindigkeit
nicht dargestellt werden).
•
Wenn das Spektrum des ersten Messpunktes dargestellt wird, drücken Sie auf eine
Eingabetaste, um weiterhin Daten für alle verbleibenden MPA-Messpunkte zu erfassen.
Dies wird durch die Maske Daten erfassen angezeigt.
Die Funktionstasten funktionieren wie zuvor beschrieben.
•
Drücken Sie auf eine Eingabetaste, wenn Sie fertig sind.
SKF Microlog - AX Series
Benutzerhandbuch
Die Datenerfassung beginnt unabhängig vom ausgewählten
MESSPUNKT am ersten MPA-MESSPUNKT.
Wählen Sie über die globalen Messeinstellungen der Maske Konfig
aus, ob das MPA-Spektrum für Erste, Letzte, Alle oder Keine
MESSPUNKTE angezeigt werden soll.

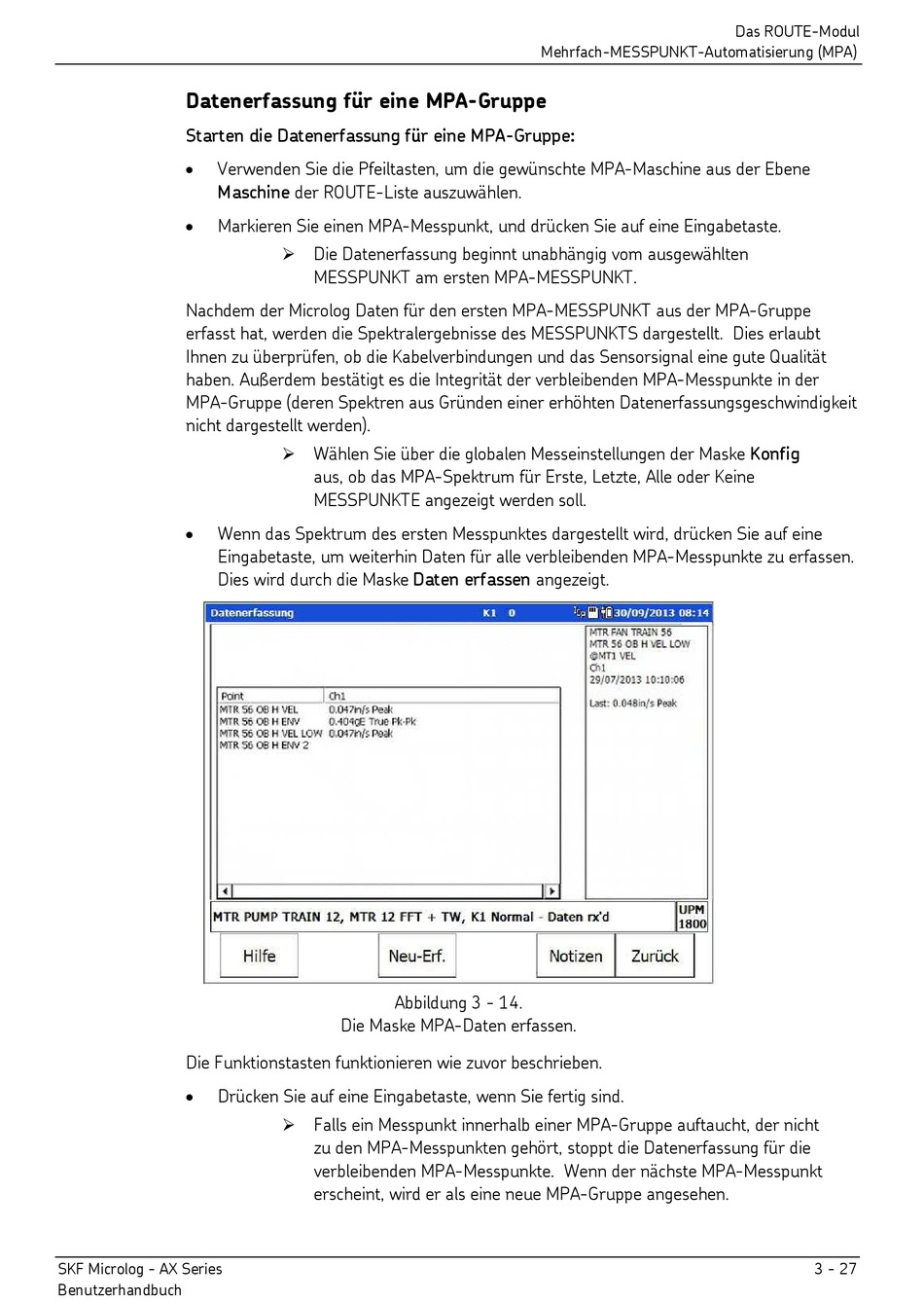

Abbildung 3 - 14.
Die Maske MPA-Daten erfassen.
Falls ein Messpunkt innerhalb einer MPA-Gruppe auftaucht, der nicht
zu den MPA-Messpunkten gehört, stoppt die Datenerfassung für die
verbleibenden MPA-Messpunkte. Wenn der nächste MPA-Messpunkt
erscheint, wird er als eine neue MPA-Gruppe angesehen.
Mehrfach-MESSPUNKT-Automatisierung (MPA)
Das ROUTE-Modul
3 - 27
