Spindeltest-Modul
Spindeltest - Überblick
•
Stellen Sie Vibrationswerte fest, und bewerten Sie sie nach der SKF-Zulassungnorm.
Zustand der Lager – Überblick
So führen Sie eine Kontrolle der Lager durch:
•
Verbinden Sie den Sensor mit dem Eingang „CH1" am Microlog.
•
Befestigen Sie ein ausgewuchtetes Prüfmittel am Spindelkopf.
•
Lassen Sie die Spindel langsam laufen, bis die Arbeitstemperatur schrittweise erreicht
wurde. Erhöhen Sie die Geschwindigkeit weiter, bis die Maximalgeschwindigkeit erreicht
wurde.
•
Schalten Sie den Microlog ein.
•
Verwenden Sie in der Hauptmaske die Pfeiltasten, um das Hochlauf/Auslauf-Symbol
zu markieren, und drücken Sie dann eine Eingabetaste. Dies dient der Feststellung
von Resonanzfrequenzen. Nach Feststellung der Resonanzfrequenzen wählen Sie das
Spindel-Modul von Microlog und wählen dann den Resonanzfrequenztest des Moduls
und geben die Resonanzfrequenz ein.
•
Starten Sie die Spindel neu und erhöhen die Geschwindigkeit auf etwa 80% der
Maximalgeschwindigkeit (oder eine gängigen Betriebsgeschwindigkeit). Stellen Sie
sicher, dass sie Resonanzbereiche vermeiden.
•
Geben Sie den Drehzahlbereich für die Spindel in der Maske Zustand der Lager-Setup
ein.
10 - 10

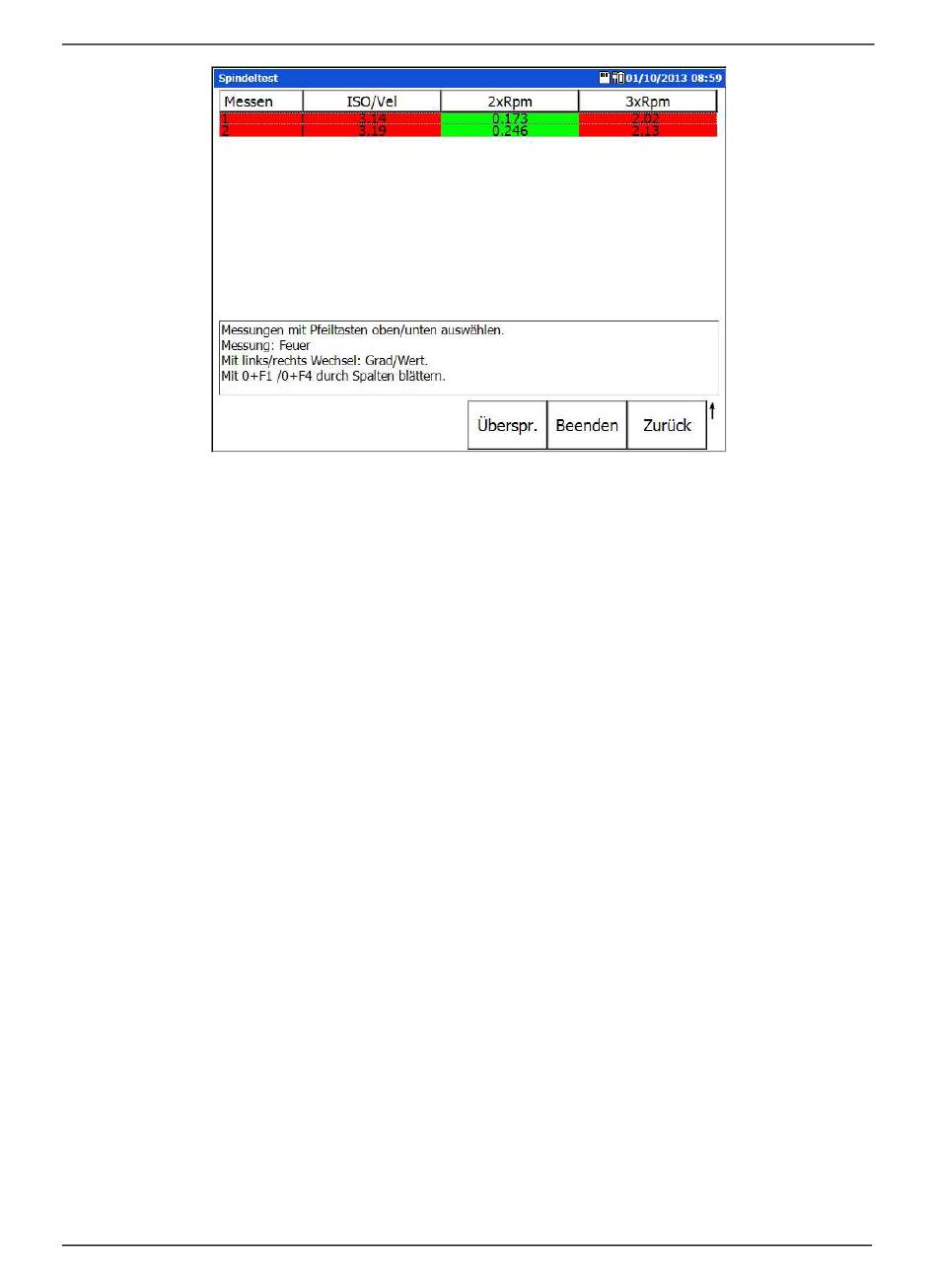

Abbildung 10 - 10.
Preset Schwingungsmessungen.
SKF Microlog - AX Series
Benutzerhandbuch
