Auswuchtmodul
Durchführung eines dynamischen Verfahrens auf zwei Ebenen
Die Messergebnisse werden auf dem Bildschirm kontinuierlich aktualisiert. So sind Sie vor
Erfassung der Messung in der Lage zu bestimmen, wie stabil die Messbedingungen sind.
Polar – Drücken Sie die Funktionstaste Polar, um anstelle des Balkendiagramms ein
Polardiagramm der Anfangslaufdaten anzuzeigen. Diese Vektoranzeige bietet ein
leistungsstärkeres Analysetool für die visuelle Einschätzung des Fortschritts Ihres
Wuchtverfahrens. Bei einem 2-Ebenen-Verfahren wird jeweils nur die Polardarstellung
einer Ebene auf einmal angezeigt. Verwenden Sie die Pfeiltasten nach rechts / links, um die
Polardarstellung der anderen Ebene anzuzeigen.

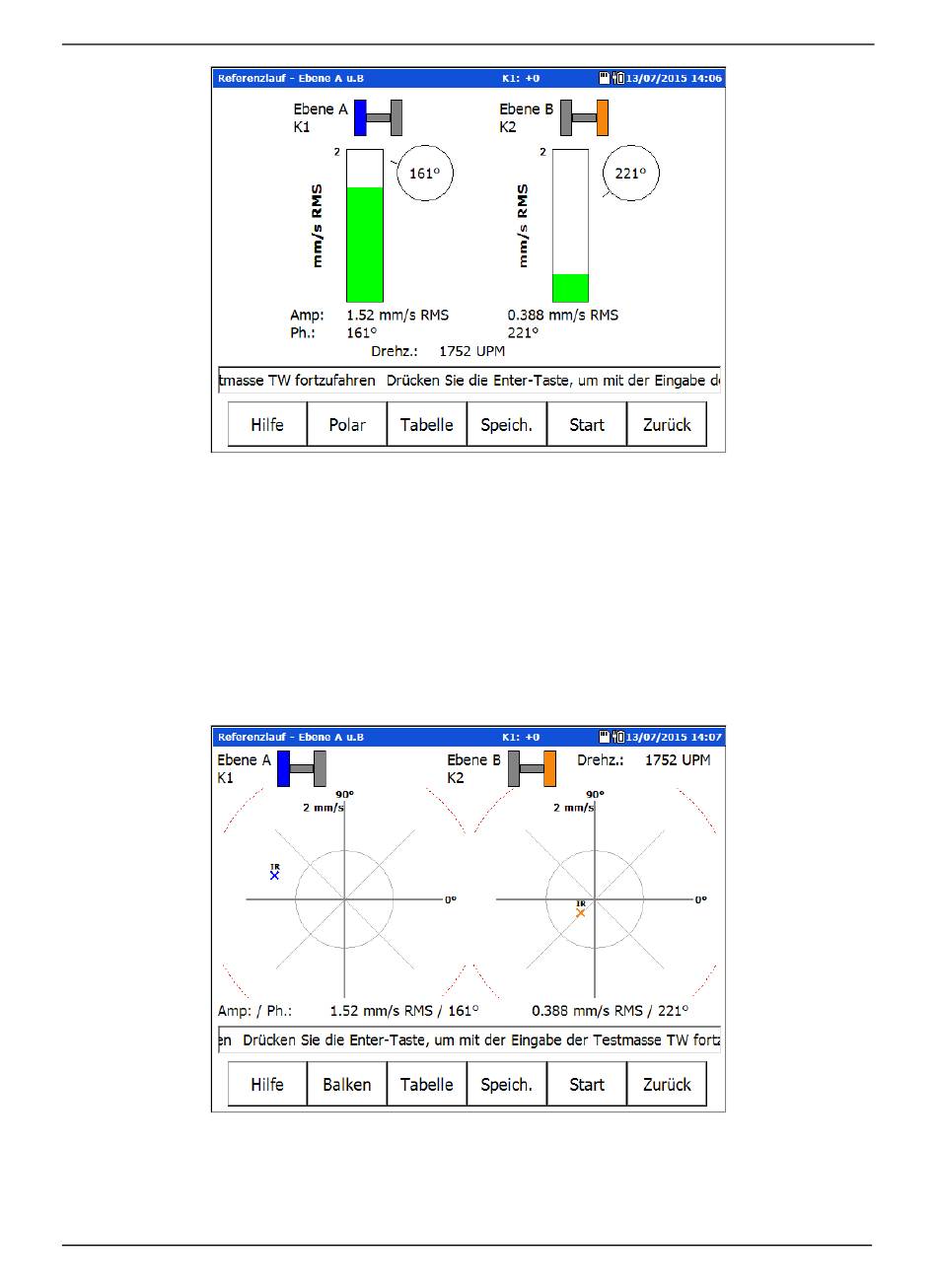

Die 2-Ebenen-Anfangslaufvektordarstellungen mit Daten für Ebene A und Ebene B.
5 - 30
Abbildung 5 - 22.
Die Maske 2-Ebenen-Anfangslauf mit angezeigten Daten.
Abbildung 5 - 23.
