Die Maske Tarierlauf für Ebene A zeigt Schwingungsamplituden- und Phasenwerte bei
angebrachter Tariermasse an. Die Vektorversion zeigt, wie sich die Tariermasse auf die
Position der Unwucht ausgewirkt hat (blauer Pfeil).
•
Drücken Sie in der Maske Tarierlauf für Ebene A, nachdem Sie die Datenerfassung
gestoppt haben, eine Eingabe- / Enter-Taste, um mit der Eingabe der Tariermasse für
Ebene B fortzufahren. Bevor Sie dies tun, werden Sie gefragt, ob die Tariermasse für
Ebene A entfernt wird. Stellen Sie die entsprechenden Informationen bereit. Die Maske
Auswuchten – Tariermasse TW B wird angezeigt.
Eine Tariermasse zu Ebene B hinzufügen
•
Halten Sie die Maschine an.
•
Geben Sie im Microlog die Tariermasse, den Winkel und den Radius für die
Tariermasse ein, die Sie an Ebene B anbringen.
•
Bringen Sie die genau abgemessene Masse genau im angegebenen Winkel und Radius
an der Maschine an. Die Auswuchtergebnisse sind in hohem Maße von der Genauigkeit
Ihrer Messungen und Handlungen abhängig.
Durchführung des Tarierlaufs für Ebene B
•
Starten Sie die Maschine, wenn die Tariermasse sicher an der Maschine angebracht ist,
und bringen Sie sie wieder auf die gleiche Drehzahl wie beim Referenzlauf
(Anfangslauf).
•
Drücken Sie auf eine Eingabe- / Enter-Taste. Die Maske Tarierlauf von Ebene B wird
angezeigt.

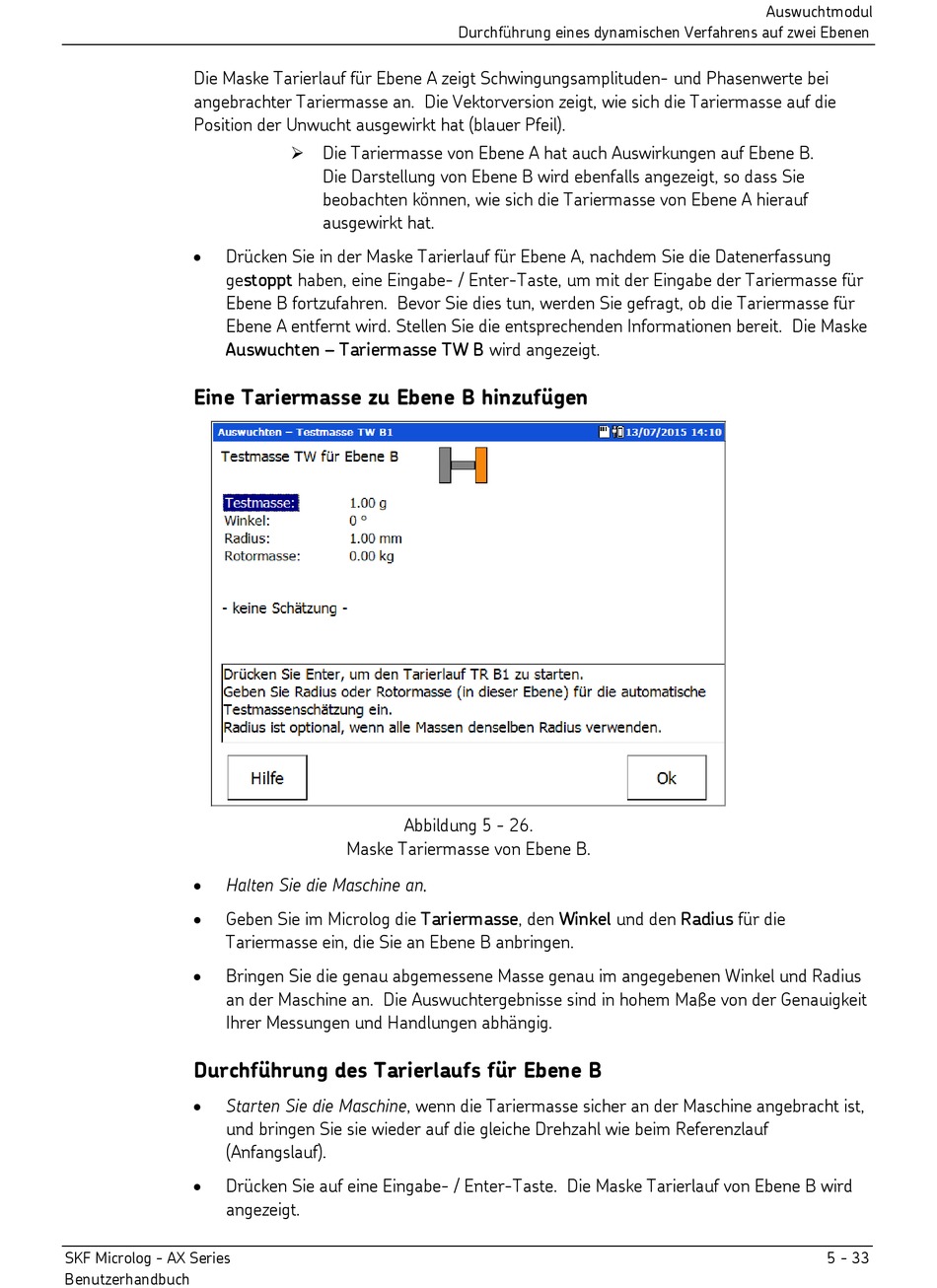

SKF Microlog - AX Series
Benutzerhandbuch
Durchführung eines dynamischen Verfahrens auf zwei Ebenen
Die Tariermasse von Ebene A hat auch Auswirkungen auf Ebene B.
Die Darstellung von Ebene B wird ebenfalls angezeigt, so dass Sie
beobachten können, wie sich die Tariermasse von Ebene A hierauf
ausgewirkt hat.
Abbildung 5 - 26.
Maske Tariermasse von Ebene B.
Auswuchtmodul
5 - 33
