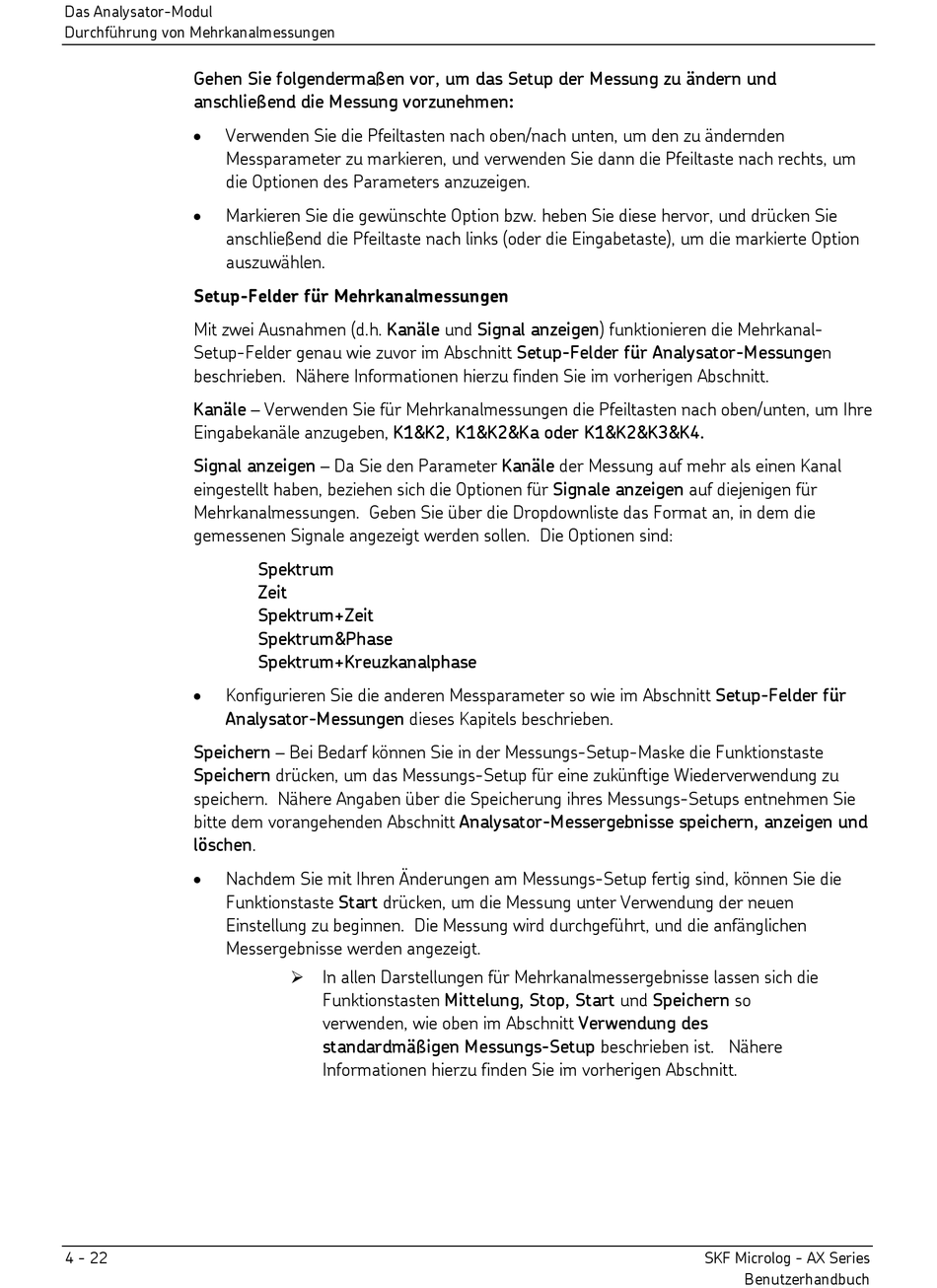

Das Analysator-Modul
Durchführung von Mehrkanalmessungen
Gehen Sie folgendermaßen vor, um das Setup der Messung zu ändern und
anschließend die Messung vorzunehmen:
Verwenden Sie die Pfeiltasten nach oben/nach unten, um den zu ändernden
Messparameter zu markieren, und verwenden Sie dann die Pfeiltaste nach rechts, um
die Optionen des Parameters anzuzeigen.
Markieren Sie die gewünschte Option bzw. heben Sie diese hervor, und drücken Sie
anschließend die Pfeiltaste nach links (oder die Eingabetaste), um die markierte Option
auszuwählen.
Setup-Felder für Mehrkanalmessungen
Mit zwei Ausnahmen (d.h. Kanäle und Signal anzeigen) funktionieren die Mehrkanal-
Setup-Felder genau wie zuvor im Abschnitt Setup-Felder für Analysator-Messungen
beschrieben. Nähere Informationen hierzu finden Sie im vorherigen Abschnitt.
Kanäle – Verwenden Sie für Mehrkanalmessungen die Pfeiltasten nach oben/unten, um Ihre
Eingabekanäle anzugeben, K1&K2, K1&K2&Ka oder K1&K2&K3&K4.
Signal anzeigen – Da Sie den Parameter Kanäle der Messung auf mehr als einen Kanal
eingestellt haben, beziehen sich die Optionen für Signale anzeigen auf diejenigen für
Mehrkanalmessungen. Geben Sie über die Dropdownliste das Format an, in dem die
gemessenen Signale angezeigt werden sollen. Die Optionen sind:
Konfigurieren Sie die anderen Messparameter so wie im Abschnitt Setup-Felder für
Analysator-Messungen dieses Kapitels beschrieben.
Speichern – Bei Bedarf können Sie in der Messungs-Setup-Maske die Funktionstaste
Speichern drücken, um das Messungs-Setup für eine zukünftige Wiederverwendung zu
speichern. Nähere Angaben über die Speicherung ihres Messungs-Setups entnehmen Sie
bitte dem vorangehenden Abschnitt Analysator-Messergebnisse speichern, anzeigen und
löschen.
Nachdem Sie mit Ihren Änderungen am Messungs-Setup fertig sind, können Sie die
Funktionstaste Start drücken, um die Messung unter Verwendung der neuen
Einstellung zu beginnen. Die Messung wird durchgeführt, und die anfänglichen
Messergebnisse werden angezeigt.
4 - 22
Spektrum
Zeit
Spektrum+Zeit
Spektrum&Phase
Spektrum+Kreuzkanalphase
 In allen Darstellungen für Mehrkanalmessergebnisse lassen sich die
Funktionstasten Mittelung, Stop, Start und Speichern so
verwenden, wie oben im Abschnitt Verwendung des
standardmäßigen Messungs-Setup beschrieben ist. Nähere
Informationen hierzu finden Sie im vorherigen Abschnitt.
