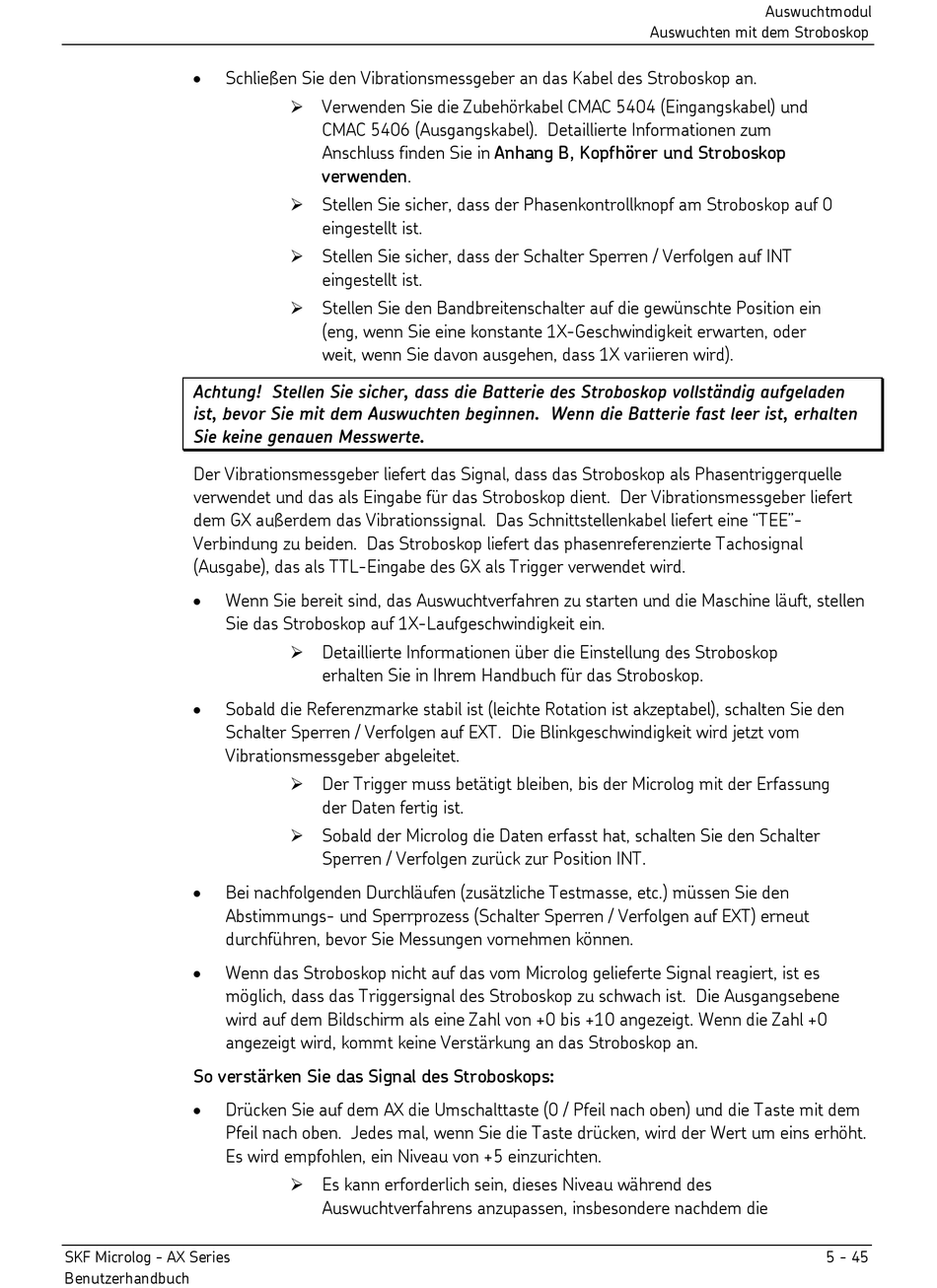

Schließen Sie den Vibrationsmessgeber an das Kabel des Stroboskop an.
Achtung! Stellen Sie sicher, dass die Batterie des Stroboskop vollständig aufgeladen
ist, bevor Sie mit dem Auswuchten beginnen. Wenn die Batterie fast leer ist, erhalten
Sie keine genauen Messwerte.
Der Vibrationsmessgeber liefert das Signal, dass das Stroboskop als Phasentriggerquelle
verwendet und das als Eingabe für das Stroboskop dient. Der Vibrationsmessgeber liefert
dem GX außerdem das Vibrationssignal. Das Schnittstellenkabel liefert eine "TEE"-
Verbindung zu beiden. Das Stroboskop liefert das phasenreferenzierte Tachosignal
(Ausgabe), das als TTL-Eingabe des GX als Trigger verwendet wird.
Wenn Sie bereit sind, das Auswuchtverfahren zu starten und die Maschine läuft, stellen
Sie das Stroboskop auf 1X-Laufgeschwindigkeit ein.
Sobald die Referenzmarke stabil ist (leichte Rotation ist akzeptabel), schalten Sie den
Schalter Sperren / Verfolgen auf EXT. Die Blinkgeschwindigkeit wird jetzt vom
Vibrationsmessgeber abgeleitet.
Bei nachfolgenden Durchläufen (zusätzliche Testmasse, etc.) müssen Sie den
Abstimmungs- und Sperrprozess (Schalter Sperren / Verfolgen auf EXT) erneut
durchführen, bevor Sie Messungen vornehmen können.
Wenn das Stroboskop nicht auf das vom Microlog gelieferte Signal reagiert, ist es
möglich, dass das Triggersignal des Stroboskop zu schwach ist. Die Ausgangsebene
wird auf dem Bildschirm als eine Zahl von +0 bis +10 angezeigt. Wenn die Zahl +0
angezeigt wird, kommt keine Verstärkung an das Stroboskop an.
So verstärken Sie das Signal des Stroboskops:
Drücken Sie auf dem AX die Umschalttaste (0 / Pfeil nach oben) und die Taste mit dem
Pfeil nach oben. Jedes mal, wenn Sie die Taste drücken, wird der Wert um eins erhöht.
Es wird empfohlen, ein Niveau von +5 einzurichten.
SKF Microlog - AX Series
Benutzerhandbuch
 Verwenden Sie die Zubehörkabel CMAC 5404 (Eingangskabel) und
CMAC 5406 (Ausgangskabel). Detaillierte Informationen zum
Anschluss finden Sie in Anhang B, Kopfhörer und Stroboskop
verwenden.
 Stellen Sie sicher, dass der Phasenkontrollknopf am Stroboskop auf 0
eingestellt ist.
 Stellen Sie sicher, dass der Schalter Sperren / Verfolgen auf INT
eingestellt ist.
 Stellen Sie den Bandbreitenschalter auf die gewünschte Position ein
(eng, wenn Sie eine konstante 1X-Geschwindigkeit erwarten, oder
weit, wenn Sie davon ausgehen, dass 1X variieren wird).
 Detaillierte Informationen über die Einstellung des Stroboskop
erhalten Sie in Ihrem Handbuch für das Stroboskop.
 Der Trigger muss betätigt bleiben, bis der Microlog mit der Erfassung
der Daten fertig ist.
 Sobald der Microlog die Daten erfasst hat, schalten Sie den Schalter
Sperren / Verfolgen zurück zur Position INT.
 Es kann erforderlich sein, dieses Niveau während des
Auswuchtverfahrens anzupassen, insbesondere nachdem die
Auswuchtmodul
Auswuchten mit dem Stroboskop
5 - 45
