Frequenzgang-Modul (FRF)
Verfahren zum Einrichten einer FRF-Messung
Verfahren zum Einrichten einer FRF-Messung
Übersicht
Zum Einrichten einer FRF-Messung richten Sie zunächst das Testgerät ein und
konfigurieren anschließend die Parameter für das FRF-Modul.
Einrichtung des Testgeräts
Für die Einrichtung der Ausrüstung für einen FRF-Test benötigen Sie einen
Beschleunigungssensor, einen Hammer (SKF-Teilnummer CMAC5056-GXHK-1 oder
CMAC50567GXHK-2), das Objekt, dessen FRF-Messung Sie erfassen, sowie eine Unterlage
für das Objekt, die eine freie Bewegung ermöglicht, wenn das Objekt mit dem Hammer
angeschlagen wird (beispielsweise eine Schaumunterlage).
8 - 2

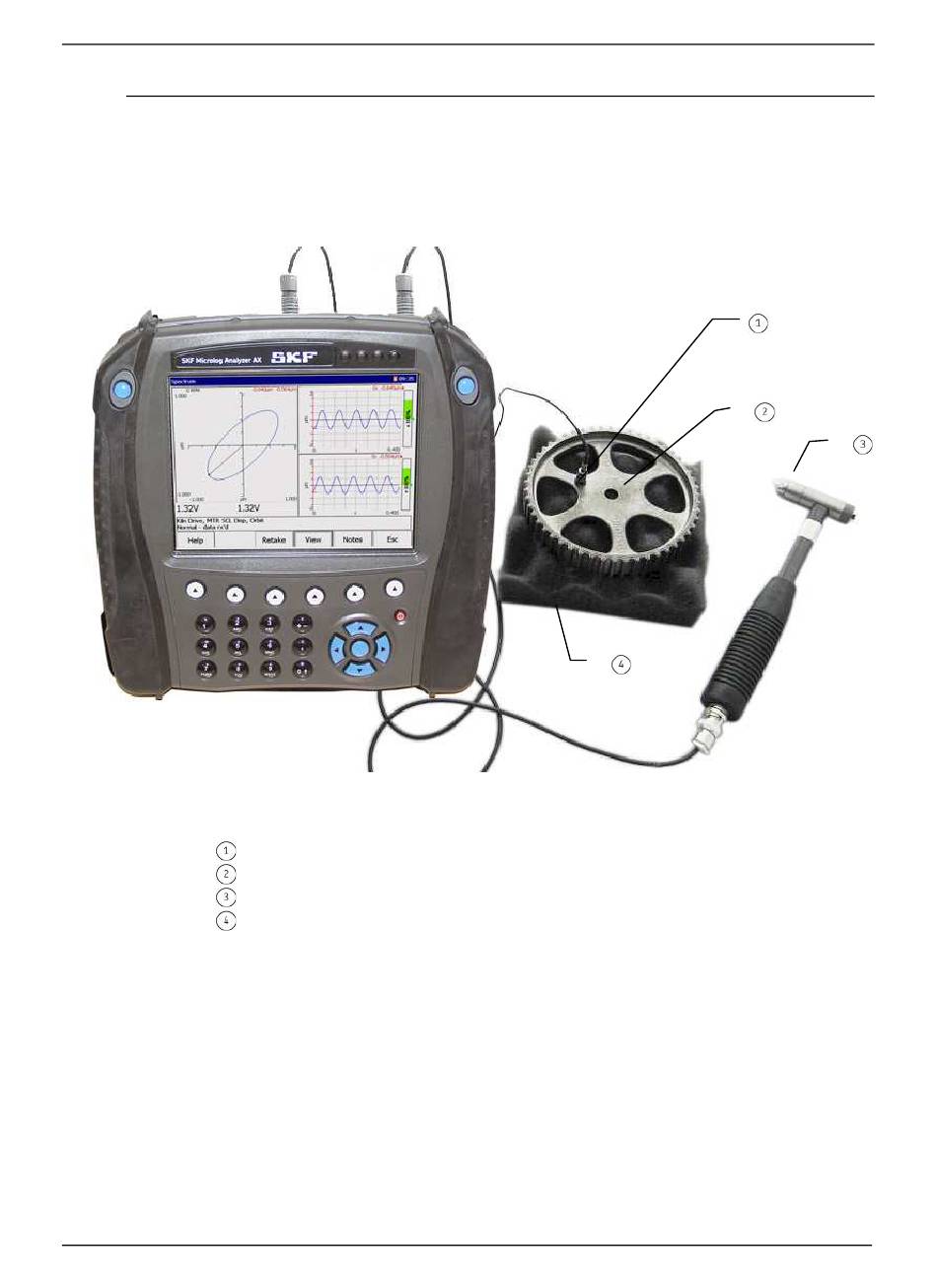

Abbildung 8 - 1.
Beispiel Einrichtung einer FRF-Messung.
An CH 1 (Kanal 1) angeschlossener Beschleunigungsmesser.
Getestetes Prüfstück
Modalhammer mit korrekter Anschlagspitze an CH R angeschlossen (Kanal 4)
Schaumunterlage zur Ermöglichung einer freien Schwingung
