Eingabe- / Enter-Tasten
Beidseitig des LCD-Displays befindet sich je eine Eingabe-/
drücken Sie eine der Eingabe-/
Masken zur Datenerfassung zu durchlaufen.
Unten in der Hauptmaske werden bis zu sechs Befehlswörter angezeigt, welche die
aktuellen Funktionen der sechs Funktionstasten des Microlog beschreiben. Jedes
Befehlswort auf der Anzeige repräsentiert die Funktion der darunter liegenden Taste. Die
Funktionen dieser Tasten ändern sich, wenn Sie unterschiedliche Modi und Anzeigen des
Microlog benutzen. Dadurch erhalten Sie einen schnellen Zugriff auf häufig benutzte
Funktionen des Microlog.
In allen Anzeigen außer der Setup-Maske erhalten Sie mit der Taste 0 / Pfeiltaste nach oben
(Umschalttaste) alternative Funktionen für die sechs Funktionstasten.
•
Drücken Sie die Taste 0 / Pfeil nach oben, werden ungefähr drei Sekunden lang
alternative Funktionen angezeigt und sind verfügbar, anschließend werden wieder die
ursprünglichen Funktionen angezeigt.
Pfeiltasten
Bei den vier Tasten in der Mitte des Microlog handelt es sich um die Pfeiltasten für die
Richtungen aufwärts, abwärts, links und rechts. Die Verwendung dieser Tasten hängt von
der Aktivität auf dem Microlog ab:
Hauptmaske – Verwenden Sie in der Hauptmaske alle vier Pfeiltasten, um die Option des
gewünschten Betriebsmodus für den Microlog zu markieren. Drücken Sie danach auf die
Eingabetaste, um den Modus einzustellen.
Setup-Masken – In einer Setup-Maske verwenden Sie die Pfeiltasten aufwärts/abwärts, um
diejenigen Felder zu markieren, deren Einstellungen Sie ändern möchten. Sobald das
gewünschte Feld markiert worden ist, verwenden Sie die Pfeiltasten rechts/links, um das
Feld zu öffnen/schließen. Dabei werden seine verfügbaren Einstellungen angezeigt.
SKF Microlog - AX Series
Benutzerhandbuch
-Tasten, um die markierte Option auszuwählen oder die
Enter
Funktionstasten

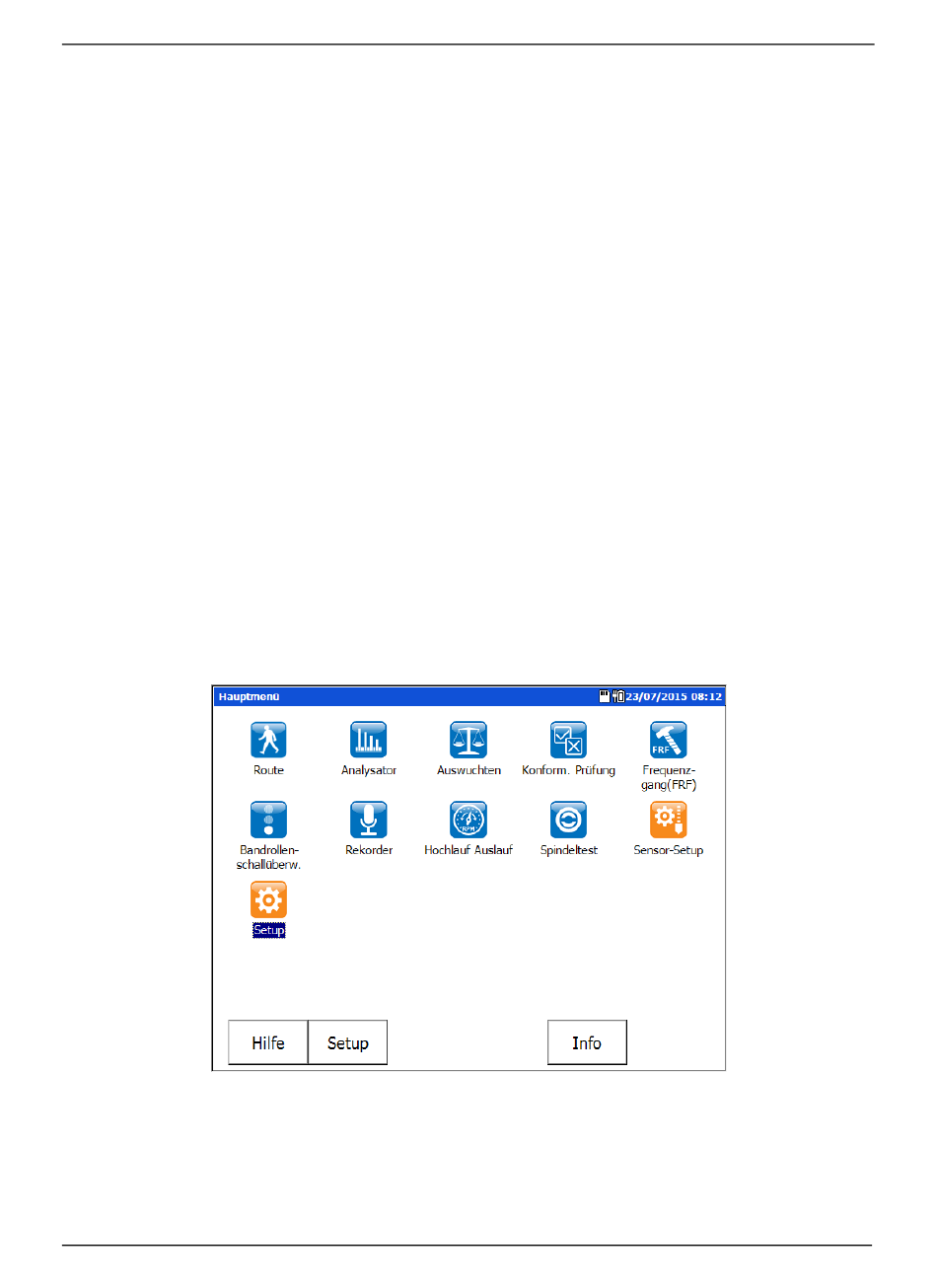

Abbildung 1 - 6.
Die Hauptmenümaske.
Einführung in den Microlog der SKF AX-Serie
Benutzung der Tasten und des Tastenfelds
-Taste. In allen Masken
Enter
1 - 15
