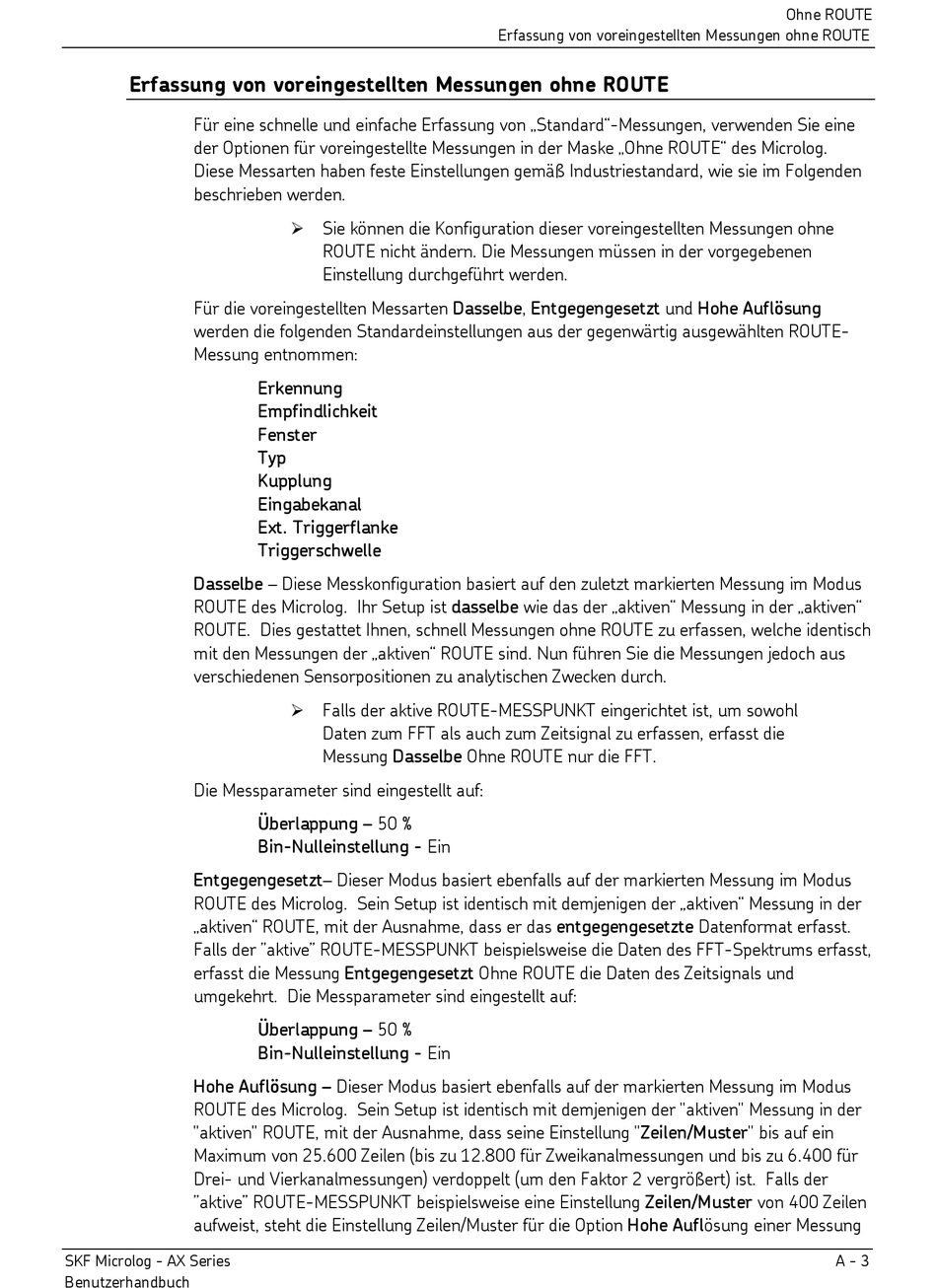

Erfassung von voreingestellten Messungen ohne ROUTE

Für eine schnelle und einfache Erfassung von „Standard"-Messungen, verwenden Sie eine
der Optionen für voreingestellte Messungen in der Maske „Ohne ROUTE" des Microlog.
Diese Messarten haben feste Einstellungen gemäß Industriestandard, wie sie im Folgenden
beschrieben werden.
Für die voreingestellten Messarten Dasselbe, Entgegengesetzt und Hohe Auflösung
werden die folgenden Standardeinstellungen aus der gegenwärtig ausgewählten ROUTE-
Messung entnommen:
Dasselbe – Diese Messkonfiguration basiert auf den zuletzt markierten Messung im Modus
ROUTE des Microlog. Ihr Setup ist dasselbe wie das der „aktiven" Messung in der „aktiven"
ROUTE. Dies gestattet Ihnen, schnell Messungen ohne ROUTE zu erfassen, welche identisch
mit den Messungen der „aktiven" ROUTE sind. Nun führen Sie die Messungen jedoch aus
verschiedenen Sensorpositionen zu analytischen Zwecken durch.
Die Messparameter sind eingestellt auf:
Entgegengesetzt– Dieser Modus basiert ebenfalls auf der markierten Messung im Modus
ROUTE des Microlog. Sein Setup ist identisch mit demjenigen der „aktiven" Messung in der
„aktiven" ROUTE, mit der Ausnahme, dass er das entgegengesetzte Datenformat erfasst.
Falls der "aktive" ROUTE-MESSPUNKT beispielsweise die Daten des FFT-Spektrums erfasst,
erfasst die Messung Entgegengesetzt Ohne ROUTE die Daten des Zeitsignals und
umgekehrt. Die Messparameter sind eingestellt auf:
Hohe Auflösung – Dieser Modus basiert ebenfalls auf der markierten Messung im Modus
ROUTE des Microlog. Sein Setup ist identisch mit demjenigen der "aktiven" Messung in der
"aktiven" ROUTE, mit der Ausnahme, dass seine Einstellung "Zeilen/Muster" bis auf ein
Maximum von 25.600 Zeilen (bis zu 12.800 für Zweikanalmessungen und bis zu 6.400 für
Drei- und Vierkanalmessungen) verdoppelt (um den Faktor 2 vergrößert) ist. Falls der
"aktive" ROUTE-MESSPUNKT beispielsweise eine Einstellung Zeilen/Muster von 400 Zeilen
aufweist, steht die Einstellung Zeilen/Muster für die Option Hohe Auflösung einer Messung
SKF Microlog - AX Series
Benutzerhandbuch
 Sie können die Konfiguration dieser voreingestellten Messungen ohne
ROUTE nicht ändern. Die Messungen müssen in der vorgegebenen
Einstellung durchgeführt werden.
Erkennung
Empfindlichkeit
Fenster
Typ
Kupplung
Eingabekanal
Ext. Triggerflanke
Triggerschwelle
 Falls der aktive ROUTE-MESSPUNKT eingerichtet ist, um sowohl
Daten zum FFT als auch zum Zeitsignal zu erfassen, erfasst die
Messung Dasselbe Ohne ROUTE nur die FFT.
Überlappung – 50 %
Bin-Nulleinstellung - Ein
Überlappung – 50 %
Bin-Nulleinstellung - Ein
Erfassung von voreingestellten Messungen ohne ROUTE
Ohne ROUTE
A - 3
