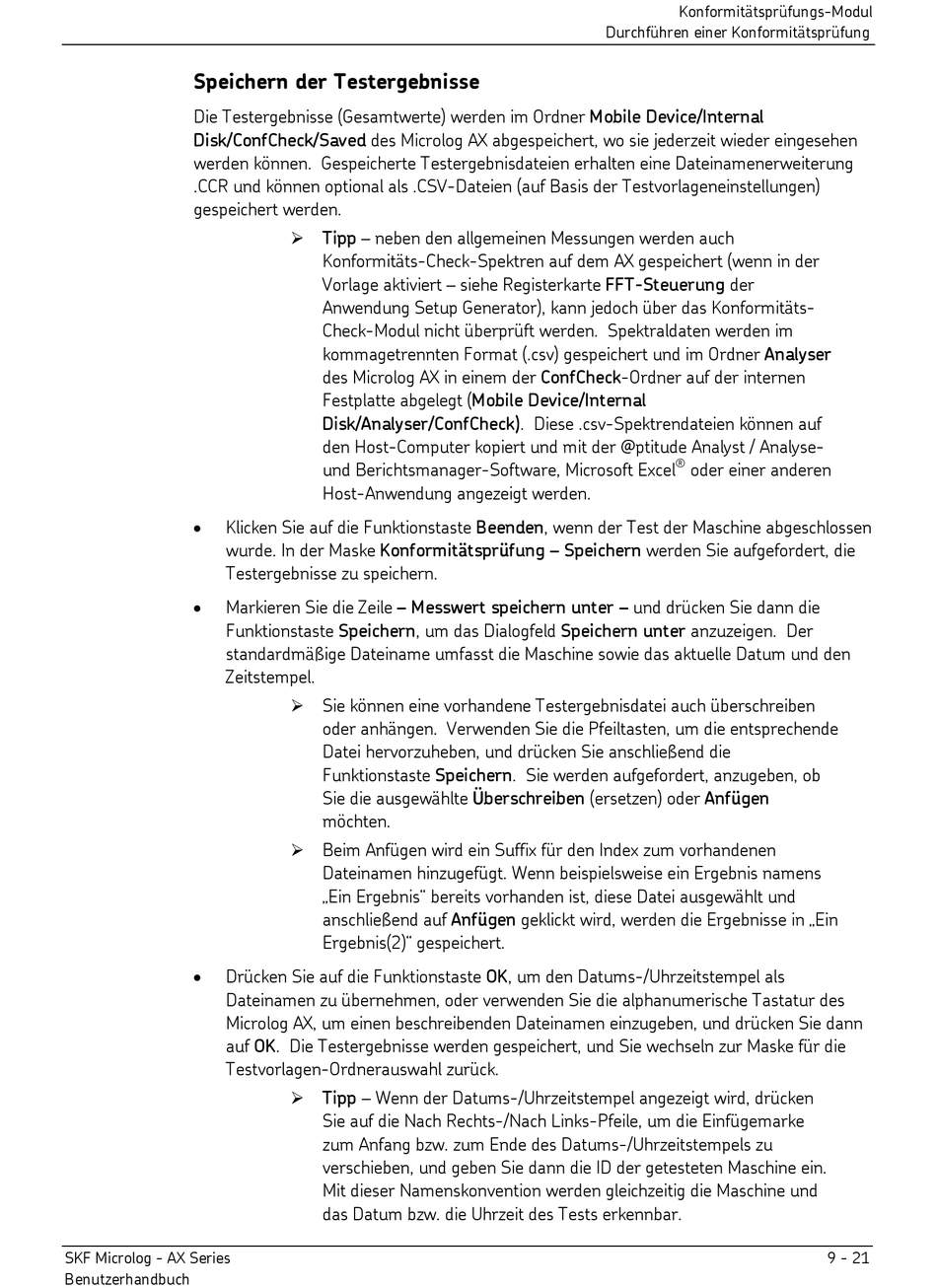

Speichern Der Testergebnisse - SKF Microlog AX Serie Benutzerhandbuch

Speichern der Testergebnisse

Die Testergebnisse (Gesamtwerte) werden im Ordner Mobile Device/Internal
Disk/ConfCheck/Saved des Microlog AX abgespeichert, wo sie jederzeit wieder eingesehen
werden können. Gespeicherte Testergebnisdateien erhalten eine Dateinamenerweiterung
.CCR und können optional als .CSV-Dateien (auf Basis der Testvorlageneinstellungen)
gespeichert werden.
•
Klicken Sie auf die Funktionstaste Beenden, wenn der Test der Maschine abgeschlossen
wurde. In der Maske Konformitätsprüfung – Speichern werden Sie aufgefordert, die
Testergebnisse zu speichern.
•
Markieren Sie die Zeile – Messwert speichern unter – und drücken Sie dann die
Funktionstaste Speichern, um das Dialogfeld Speichern unter anzuzeigen. Der
standardmäßige Dateiname umfasst die Maschine sowie das aktuelle Datum und den
Zeitstempel.
•
Drücken Sie auf die Funktionstaste OK, um den Datums-/Uhrzeitstempel als
Dateinamen zu übernehmen, oder verwenden Sie die alphanumerische Tastatur des
Microlog AX, um einen beschreibenden Dateinamen einzugeben, und drücken Sie dann
auf OK. Die Testergebnisse werden gespeichert, und Sie wechseln zur Maske für die
Testvorlagen-Ordnerauswahl zurück.
SKF Microlog - AX Series
Benutzerhandbuch
 Tipp – neben den allgemeinen Messungen werden auch
Konformitäts-Check-Spektren auf dem AX gespeichert (wenn in der
Vorlage aktiviert – siehe Registerkarte FFT-Steuerung der
Anwendung Setup Generator), kann jedoch über das Konformitäts-
Check-Modul nicht überprüft werden. Spektraldaten werden im
kommagetrennten Format (.csv) gespeichert und im Ordner Analyser
des Microlog AX in einem der ConfCheck-Ordner auf der internen
Festplatte abgelegt (Mobile Device/Internal
Disk/Analyser/ConfCheck). Diese .csv-Spektrendateien können auf
den Host-Computer kopiert und mit der @ptitude Analyst / Analyse-
und Berichtsmanager-Software, Microsoft Excel
Host-Anwendung angezeigt werden.
 Sie können eine vorhandene Testergebnisdatei auch überschreiben
oder anhängen. Verwenden Sie die Pfeiltasten, um die entsprechende
Datei hervorzuheben, und drücken Sie anschließend die
Funktionstaste Speichern. Sie werden aufgefordert, anzugeben, ob
Sie die ausgewählte Überschreiben (ersetzen) oder Anfügen
möchten.
 Beim Anfügen wird ein Suffix für den Index zum vorhandenen
Dateinamen hinzugefügt. Wenn beispielsweise ein Ergebnis namens
„Ein Ergebnis" bereits vorhanden ist, diese Datei ausgewählt und
anschließend auf Anfügen geklickt wird, werden die Ergebnisse in „Ein
Ergebnis(2)" gespeichert.
 Tipp – Wenn der Datums-/Uhrzeitstempel angezeigt wird, drücken
Sie auf die Nach Rechts-/Nach Links-Pfeile, um die Einfügemarke
zum Anfang bzw. zum Ende des Datums-/Uhrzeitstempels zu
verschieben, und geben Sie dann die ID der getesteten Maschine ein.
Mit dieser Namenskonvention werden gleichzeitig die Maschine und
das Datum bzw. die Uhrzeit des Tests erkennbar.
Konformitätsprüfungs-Modul
Durchführen einer Konformitätsprüfung
®
oder einer anderen
9 - 21
