Hoch-/Auslauf-Modul (RUCD)
Anzeige erfasster Daten
Z-Achsen-Vergrößerung – (nicht für Wasserfälle, bei denen alle ausgewählten Spektren
angezeigt werden) – Ist die Option Anz. Spektren im Menü Wasserfall-Anzeige-Setup auf
eine kleinere Zahl gesetzt, als Spektren ausgewählt wurden, gehen Sie wie folgt vor:
•
Halten Sie die Funktionstaste für die Umschaltstellung (0 / Pfeil nach oben) gedrückt
und drücken Sie die Taste „+-", um die Z-Achse um die aktuelle Cursor-Position herum
zu vergrößern. Der Wasserfall wird neu gezeichnet, die aktuelle Kurve wird vergrößert
und der Bereich "Anzeigestatus" wird aktualisiert, sodass Anzahl und Position der
angezeigten Spektren angegeben werden. Wiederholen Sie diesen Schritt, um die
Anzeige weiter zu vergrößern, und um die Anzeige zu verkleinern, wenn die letzte
Vergrößerungsstufe erreicht wurde.
Wenn Sie den Cursor über das letzte in einer vergrößerten Anzeige dargestellte Spektrum
hinaus bewegen, wird die Z-Achse verschoben, sodass der nächste Kurvensatz in derselben
Vergrößerungsstufe angezeigt wird.
7 - 24
Je weniger Spektren angezeigt werden, desto mehr
Vergrößerungsstufen sind verfügbar.

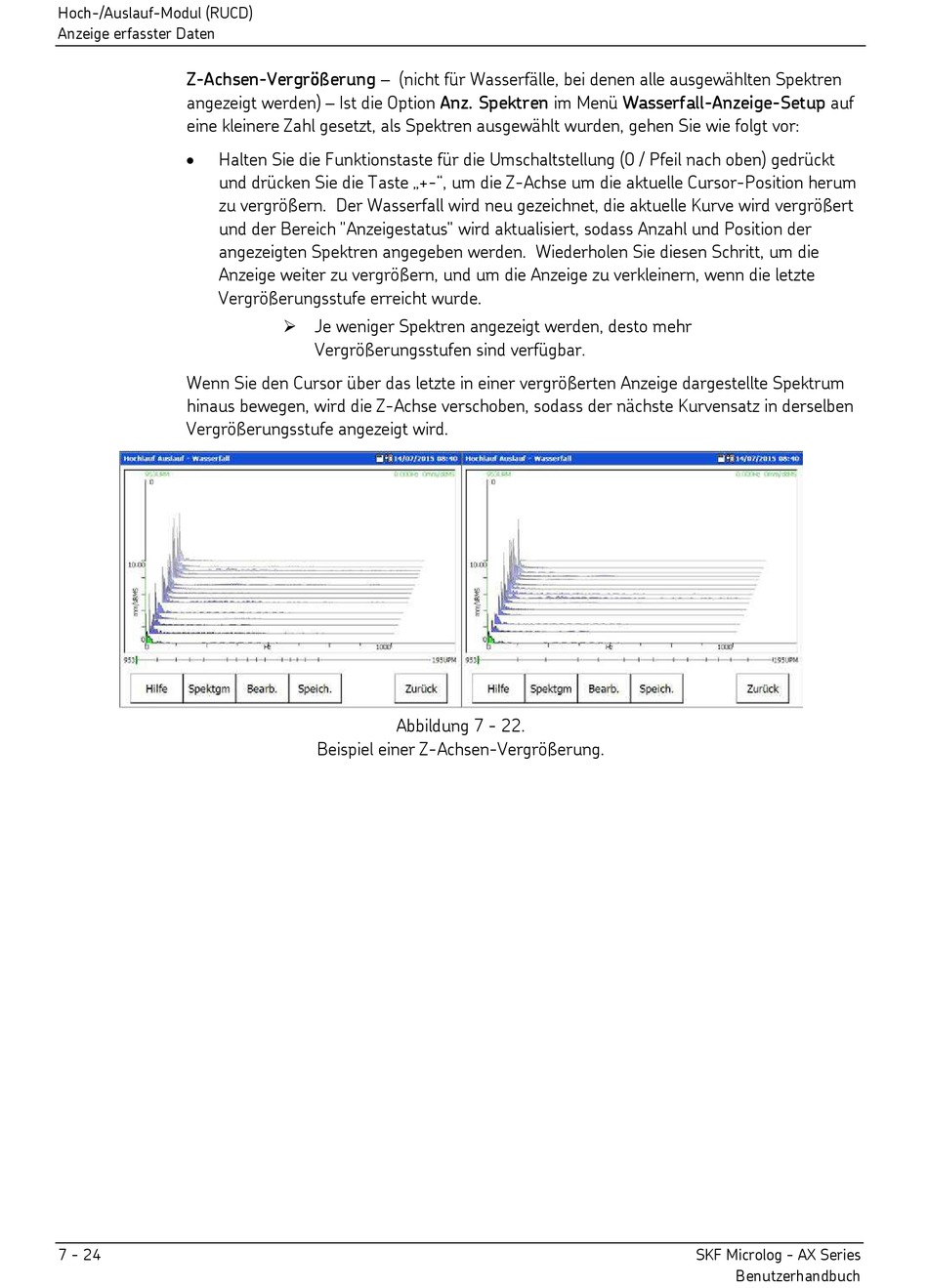

Abbildung 7 - 22.
Beispiel einer Z-Achsen-Vergrößerung.
SKF Microlog - AX Series
Benutzerhandbuch
