Triax-Anzeigen
Wenn drei Eingangskanäle ausgewählt wurden werden Daten mit einem Triax-
Beschleunigungssensor erfasst, der simultan drei Messungen für die Sensorposition erfasst
(eine für jede vom Triax-Beschleunigungssensor überwachte Achse). Triax-Messungen
zeigen drei Spektren, eines für jede Achse.
Die folgenden Optionen sind für das Menü Anzeige verfügbar:
•
Wenn Sie die Erfassung und Betrachtung Ihrer Mehrkanalmessdaten abgeschlossen
haben, drücken Sie auf eine Eingabe­taste, um Ihre Daten abzuspeichern und zur
Haupt­maske des Modus "Ohne ROUTE" zurückzukehren.
SKF Microlog - AX Series
Benutzerhandbuch

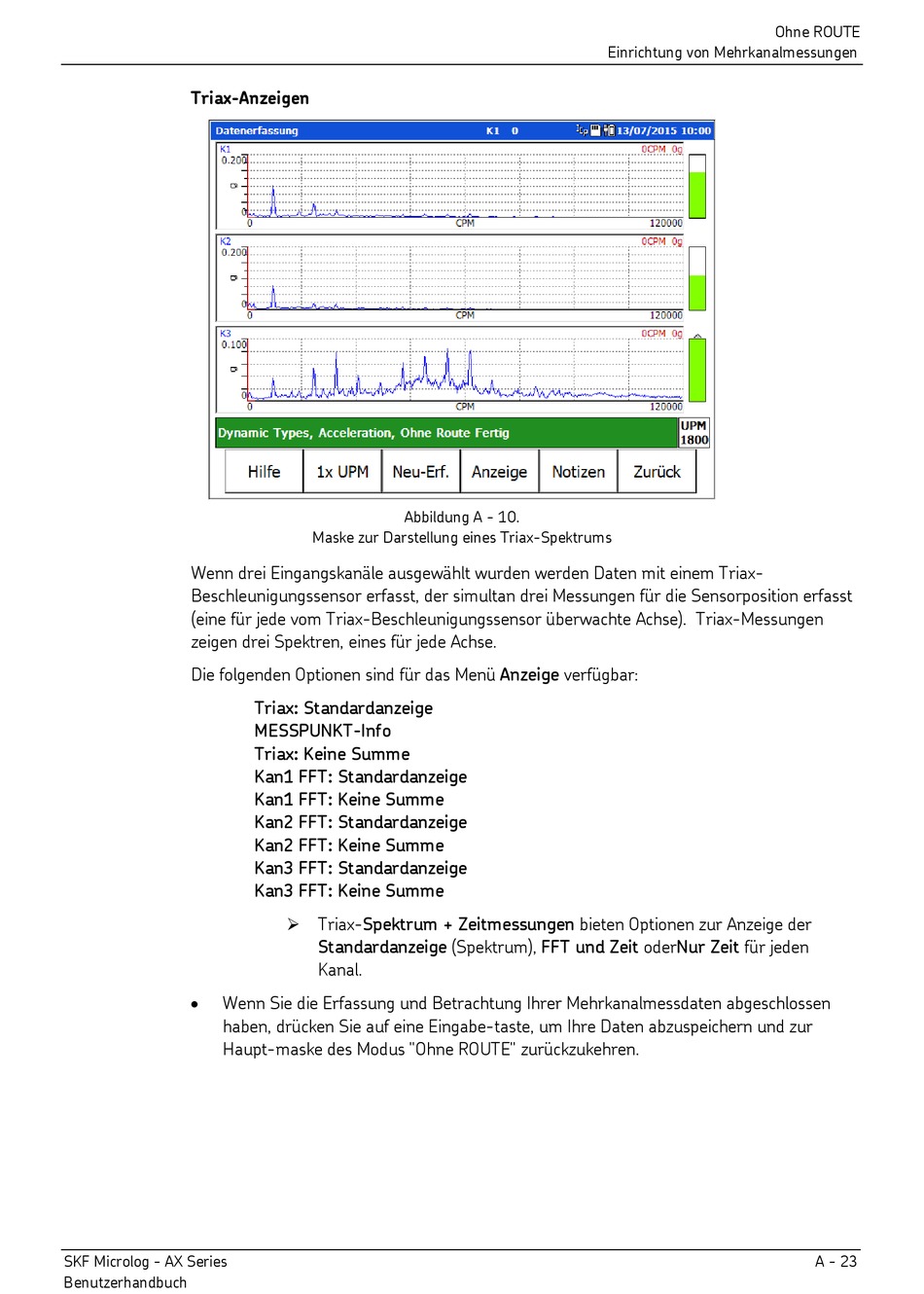

Abbildung A - 10.
Maske zur Darstellung eines Triax-Spektrums
Triax: Standardanzeige
MESSPUNKT-Info
Triax: Keine Summe
Kan1 FFT: Standardanzeige
Kan1 FFT: Keine Summe
Kan2 FFT: Standardanzeige
Kan2 FFT: Keine Summe
Kan3 FFT: Standardanzeige
Kan3 FFT: Keine Summe
 Triax-Spektrum + Zeitmessungen bieten Optionen zur Anzeige der
Standardanzeige (Spektrum), FFT und Zeit oderNur Zeit für jeden
Kanal.
Ohne ROUTE
Einrichtung von Mehrkanalmessungen
