SKF Microlog AX Serie Benutzerhandbuch Seite 55

Dither-Zeit – Zeit in Sekunden, während derer Spektralergebnisse angezeigt werden, bevor
Auto-Vorgehen mit dem nächsten MESSPUNKT der Hierarchie fortfährt.
Maschinendrezahl – Normal, Langsam oder Automatisch. Verbessert die Datenqualität
auf Maschinen mit langsamerer Geschwindigkeit. Bestimmen Sie die
Gesamtgeschwindigkeit der Maschine für präzise Datenerfassung.
Einschwingverzögerung – Geben Sie (in Sekunden) eine zusätzliche
Einschwingverzögerung an, bis ICP-Messwertgeber einsatzbereit sind. Die angegebene
Verzögerung wird nur auf die erste ICP-Messung nach dem Einschalten des ICPs
angewendet (z.B. die erste Messung am Anfang einer ROUTE oder einer Messung nach
einer Messung, die keine ICP-Messung ist). Im Anschluss daran hat dieser Wert keinen
Einfluss auf die Datenerfassungszeiten. Sollten Skisprungschanzen-Probleme auftreten,
versuchen Sie, die Verzögerung um ein oder zwei Sekunden zu erhöhen.
Routen-ICP – Aus, Von Datenbank oder Automatisch. Die meisten Sensoren sind mit
einem internen Verstärker ausgestattet, der ICP erfordert, einige Sensoren hingegen
arbeiten nicht mit ICP. Bestimmen Sie die Bedürfnisse des ROUTE-Sensors und schalten
Sie ICP entweder aus oder ein, indem Sie Aus, Von Datenbank oder Automatisch wählen.
Wenn ROUTE ICP auf Von Datenbank eingestellt ist, wird mit der Einstellung Enable ICP
(ICP aktivieren) unter MESSPUNKT-Einstellungen in @ptitude Analyst bestimmt, ob ICP für
jeden MESSPUNKT verwendet wird; bei Aus wird ICP niemals verwendet; bei Automatisch
und aktivierter Einstellung Enable ICP (ICP aktivieren) unter MESSPUNKT-Einstellungen in
@ptitude Analyst, ist ICP EINgeschaltet, wenn der Messwertgeber ein
Schwingbeschleunigungsaufnehmer ist, und für alle anderen Messwertgeber AUSgeschaltet
(selbst wenn Enable ICP (ICP aktivieren aktiviert ist).

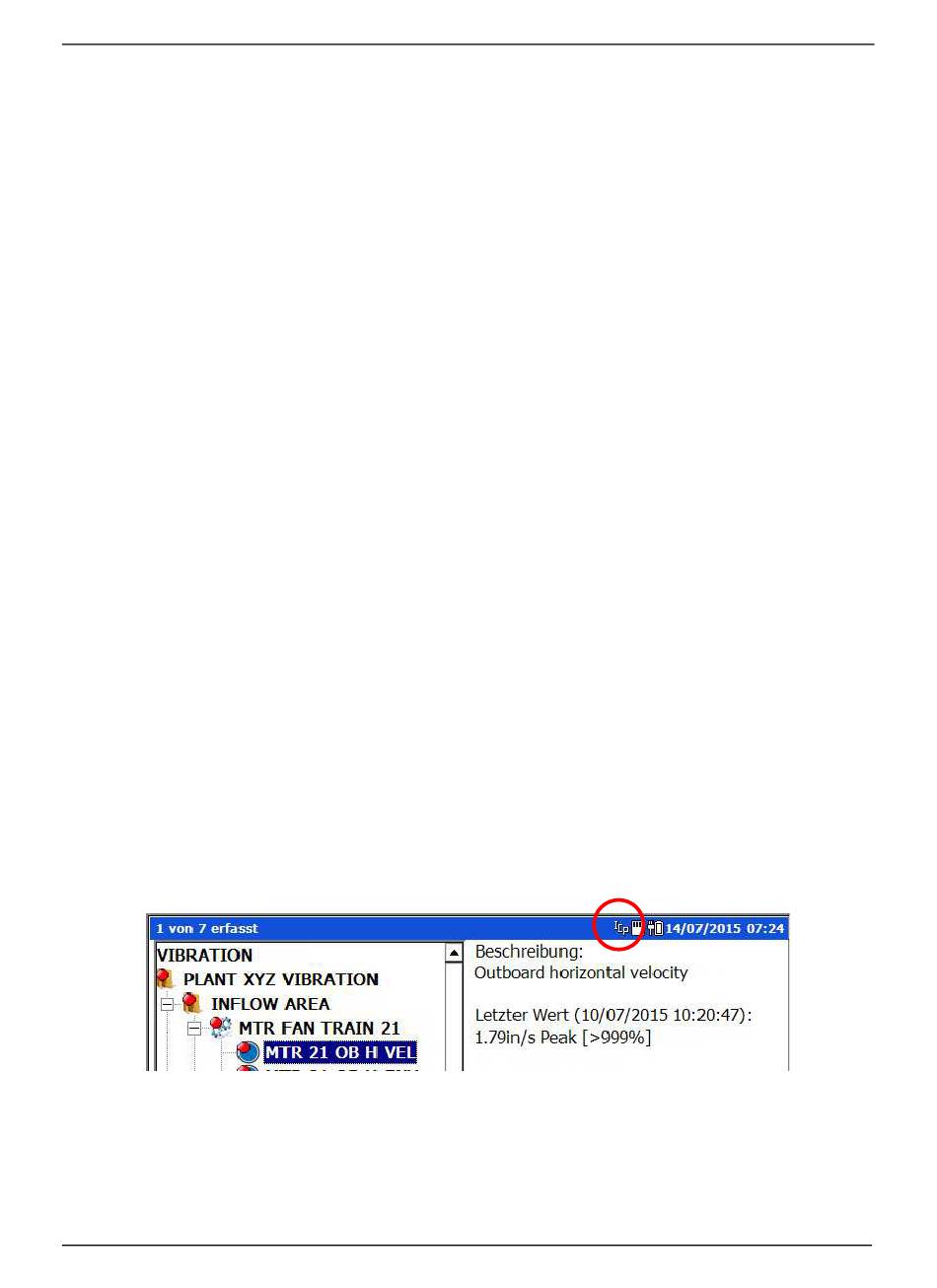

Der ICP-Indikator wird in der Titelleiste angezeigt, wenn der ausgewählte PUNKT mit
eingeschaltetem ICP gemessen werden soll.
Eine Datenerfassungsmaske mit eingeschaltetem ICP-Indikator.
MPA-Spekt. zeigen – Wählen Sie aus, ob das MPA-Spektrum für Erster, Letzter, Alle oder
Kein angezeigt werden soll. Der GX zeigt das entsprechende Spektrum (einschließlich FAM-
oder Frequenzbandinformationen) an, so das der Betreiber die Daten untersuchen kann, um
zu prüfen, ob sie korrekt sind.
SKF Microlog - AX Series
Benutzerhandbuch
Normal – Wählen Sie diese Einstellung für Messungen an Wellen, die sich mit einer
Geschwindigkeit von 600 UPM oder mehr drehen.
Langsam – Wählen Sie diese Einstellung, falls Sie Probleme mit steil abfallendem
Kurvenverlauf oder mit der Ausregelung erhalten, die an Wellen auftreten, welche
sich mit einer Drehzahl von weniger als 600 U/min drehen.
Automatisch - Wählen Sie diese Option aus, um den Microlog automatisch Normal
oder Langsam abhängig von der Geschwindigkeitseinstellung des MESSPUNKTs in
@ptitude Analyst auswählen zu lassen.
Abbildung 2 - 3.
Setup des Microlog der AX-Serie
Allgemeine Messeinstellungen
2 - 9
