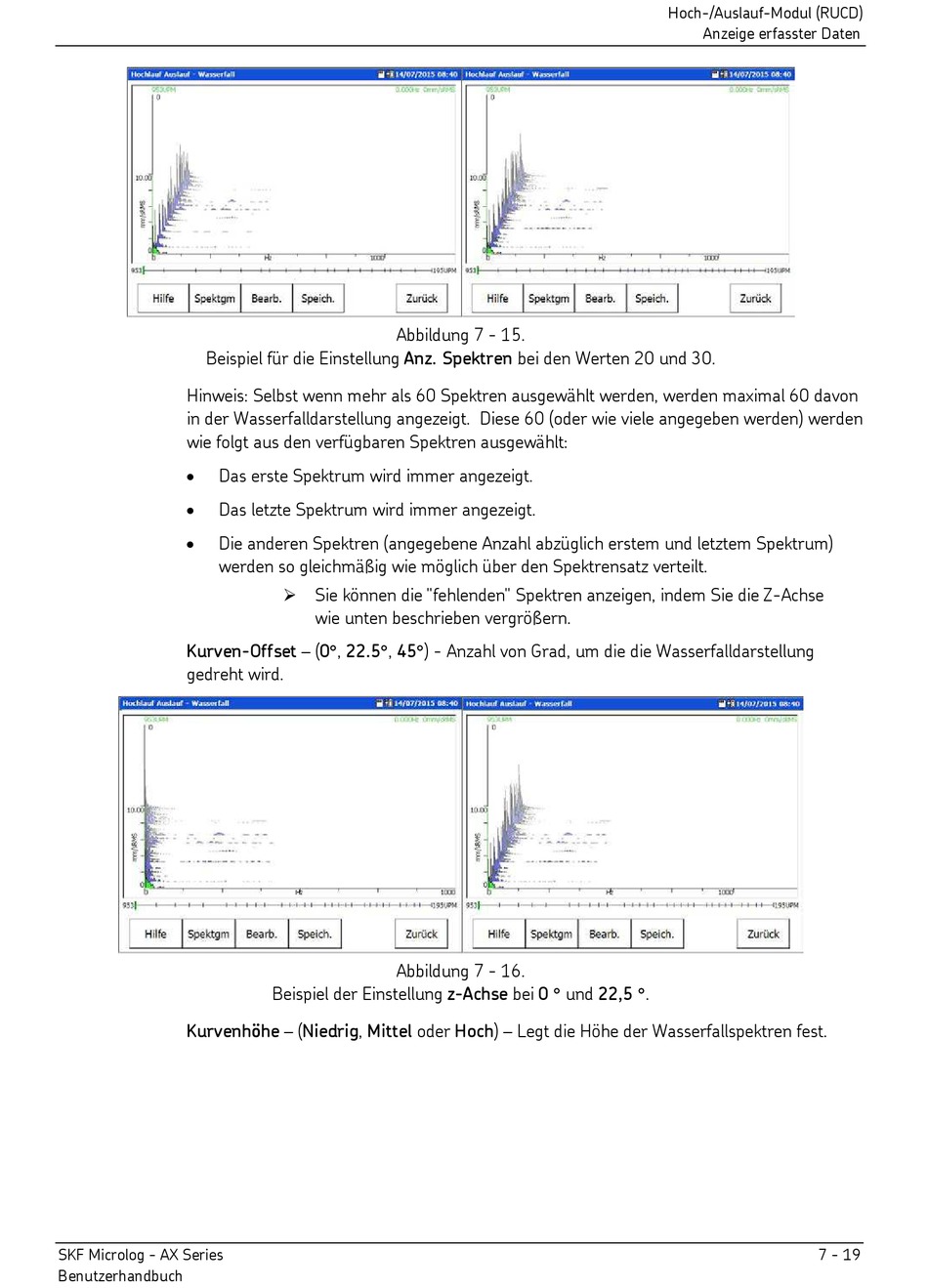

Beispiel für die Einstellung Anz. Spektren bei den Werten 20 und 30.
Hinweis: Selbst wenn mehr als 60 Spektren ausgewählt werden, werden maximal 60 davon
in der Wasserfalldarstellung angezeigt. Diese 60 (oder wie viele angegeben werden) werden
wie folgt aus den verfügbaren Spektren ausgewählt:
•
Das erste Spektrum wird immer angezeigt.
•
Das letzte Spektrum wird immer angezeigt.
•
Die anderen Spektren (angegebene Anzahl abzüglich erstem und letztem Spektrum)
werden so gleichmäßig wie möglich über den Spektrensatz verteilt.
Kurven-Offset – (0°, 22.5°, 45°) - Anzahl von Grad, um die die Wasserfalldarstellung
gedreht wird.
Kurvenhöhe – (Niedrig, Mittel oder Hoch) – Legt die Höhe der Wasserfallspektren fest.
SKF Microlog - AX Series
Benutzerhandbuch
Abbildung 7 - 15.
Sie können die "fehlenden" Spektren anzeigen, indem Sie die Z-Achse
wie unten beschrieben vergrößern.
Abbildung 7 - 16.
Beispiel der Einstellung z-Achse bei 0 ° und 22,5 °.
Hoch-/Auslauf-Modul (RUCD)
Anzeige erfasster Daten
7 - 19
