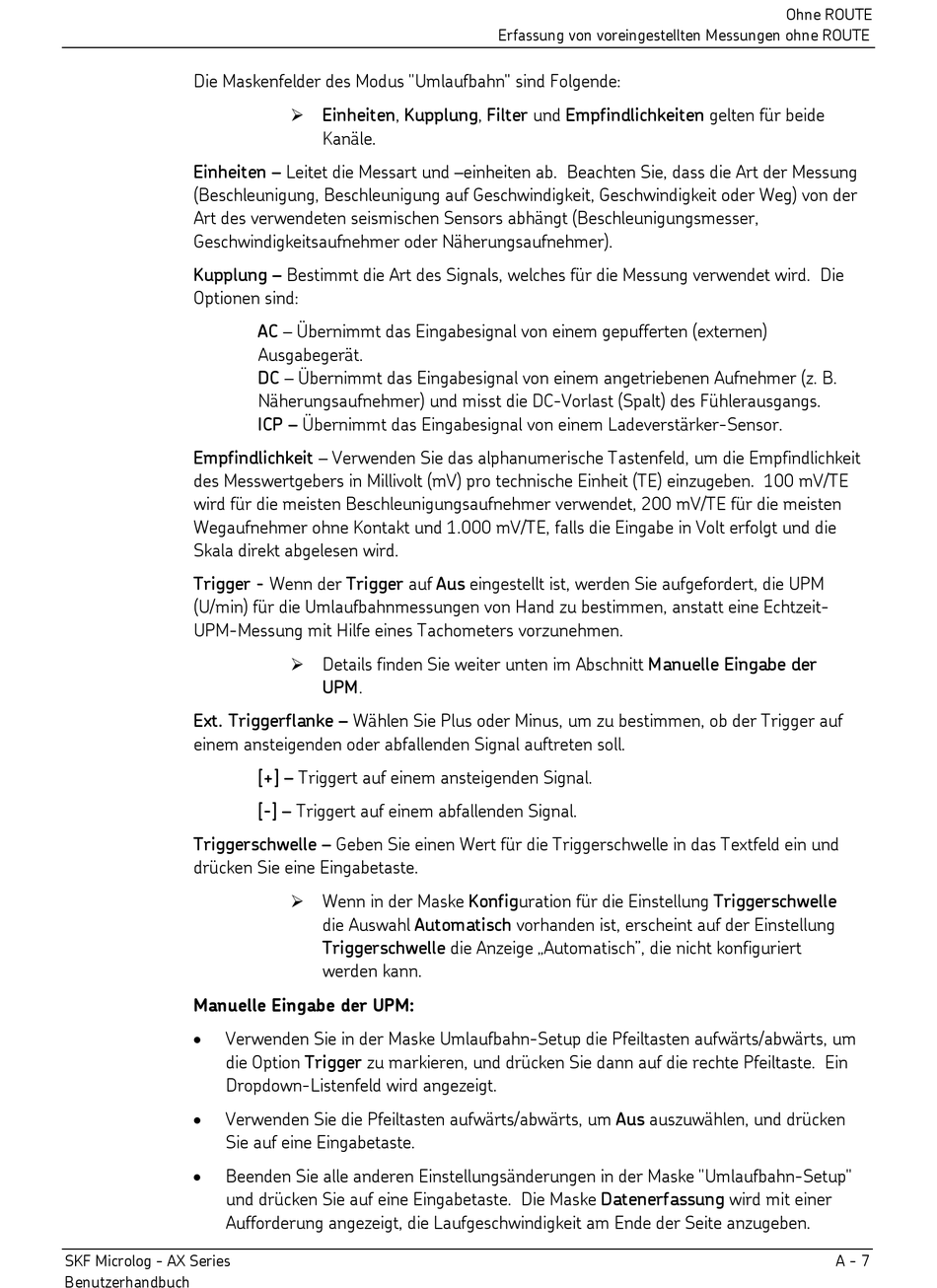

Die Maskenfelder des Modus "Umlaufbahn" sind Folgende:
Einheiten – Leitet die Messart und –einheiten ab. Beachten Sie, dass die Art der Messung
(Beschleunigung, Beschleunigung auf Geschwindigkeit, Geschwindigkeit oder Weg) von der
Art des verwendeten seismischen Sensors abhängt (Beschleunigungsmesser,
Geschwindigkeitsaufnehmer oder Näherungsaufnehmer).
Kupplung – Bestimmt die Art des Signals, welches für die Messung verwendet wird. Die
Optionen sind:
Empfindlichkeit – Verwenden Sie das alphanumerische Tastenfeld, um die Empfindlichkeit
des Messwertgebers in Millivolt (mV) pro technische Einheit (TE) einzugeben. 100 mV/TE
wird für die meisten Beschleunigungsaufnehmer verwendet, 200 mV/TE für die meisten
Wegaufnehmer ohne Kontakt und 1.000 mV/TE, falls die Eingabe in Volt erfolgt und die
Skala direkt abgelesen wird.
Trigger - Wenn der Trigger auf Aus eingestellt ist, werden Sie aufgefordert, die UPM
(U/min) für die Umlaufbahnmessungen von Hand zu bestimmen, anstatt eine Echtzeit-
UPM-Messung mit Hilfe eines Tachometers vorzunehmen.
Ext. Triggerflanke – Wählen Sie Plus oder Minus, um zu bestimmen, ob der Trigger auf
einem ansteigenden oder abfallenden Signal auftreten soll.
Triggerschwelle – Geben Sie einen Wert für die Triggerschwelle in das Textfeld ein und
drücken Sie eine Eingabetaste.
Manuelle Eingabe der UPM:
Verwenden Sie in der Maske Umlaufbahn-Setup die Pfeiltasten aufwärts/abwärts, um
die Option Trigger zu markieren, und drücken Sie dann auf die rechte Pfeiltaste. Ein
Dropdown-Listenfeld wird angezeigt.
Verwenden Sie die Pfeiltasten aufwärts/abwärts, um Aus auszuwählen, und drücken
Sie auf eine Eingabetaste.
Beenden Sie alle anderen Einstellungsänderungen in der Maske "Umlaufbahn-Setup"
und drücken Sie auf eine Eingabetaste. Die Maske Datenerfassung wird mit einer
Aufforderung angezeigt, die Laufgeschwindigkeit am Ende der Seite anzugeben.
SKF Microlog - AX Series
Benutzerhandbuch
 Einheiten, Kupplung, Filter und Empfindlichkeiten gelten für beide
Kanäle.
AC – Übernimmt das Eingabesignal von einem gepufferten (externen)
Ausgabegerät.
DC – Übernimmt das Eingabesignal von einem angetriebenen Aufnehmer (z. B.
Näherungsaufnehmer) und misst die DC-Vorlast (Spalt) des Fühlerausgangs.
ICP – Übernimmt das Eingabesignal von einem Ladeverstärker-Sensor.
 Details finden Sie weiter unten im Abschnitt Manuelle Eingabe der
UPM.
[+] – Triggert auf einem ansteigenden Signal.
[-] – Triggert auf einem abfallenden Signal.
 Wenn in der Maske Konfiguration für die Einstellung Triggerschwelle
die Auswahl Automatisch vorhanden ist, erscheint auf der Einstellung
Triggerschwelle die Anzeige „Automatisch", die nicht konfiguriert
werden kann.
Erfassung von voreingestellten Messungen ohne ROUTE
Ohne ROUTE
A - 7
