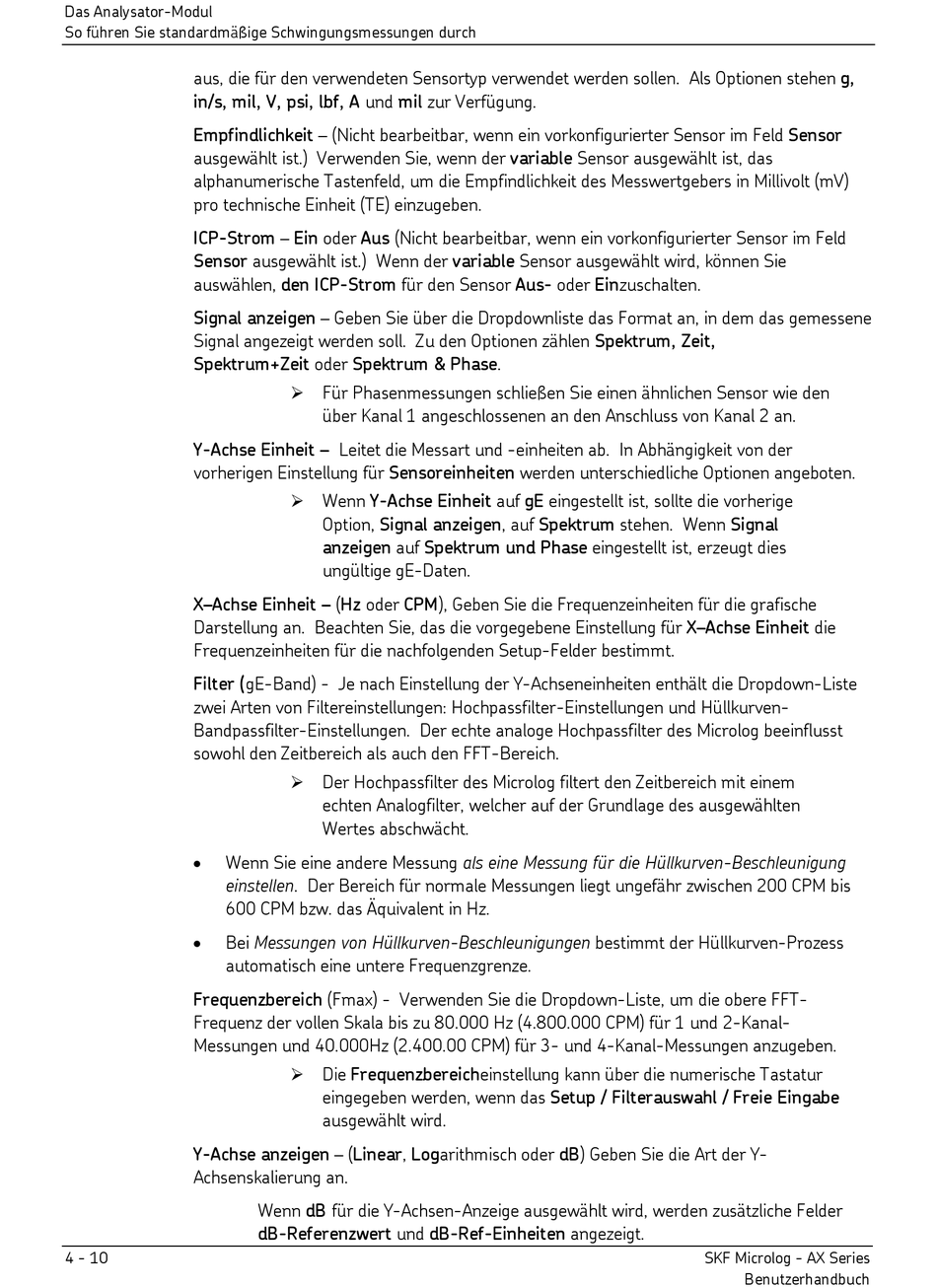

Das Analysator-Modul
So führen Sie standardmäßige Schwingungsmessungen durch
aus, die für den verwendeten Sensortyp verwendet werden sollen. Als Optionen stehen g,
in/s, mil, V, psi, lbf, A und mil zur Verfügung.
Empfindlichkeit – (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld Sensor
ausgewählt ist.) Verwenden Sie, wenn der variable Sensor ausgewählt ist, das
alphanumerische Tastenfeld, um die Empfindlichkeit des Messwertgebers in Millivolt (mV)
pro technische Einheit (TE) einzugeben.
ICP-Strom – Ein oder Aus (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld
Sensor ausgewählt ist.) Wenn der variable Sensor ausgewählt wird, können Sie
auswählen, den ICP-Strom für den Sensor Aus- oder Einzuschalten.
Signal anzeigen – Geben Sie über die Dropdownliste das Format an, in dem das gemessene
Signal angezeigt werden soll. Zu den Optionen zählen Spektrum, Zeit,
Spektrum+Zeit oder Spektrum & Phase.
Y-Achse Einheit – Leitet die Messart und -einheiten ab. In Abhängigkeit von der
vorherigen Einstellung für Sensoreinheiten werden unterschiedliche Optionen angeboten.
X–Achse Einheit – (Hz oder CPM), Geben Sie die Frequenzeinheiten für die grafische
Darstellung an. Beachten Sie, das die vorgegebene Einstellung für X–Achse Einheit die
Frequenzeinheiten für die nachfolgenden Setup-Felder bestimmt.
Filter (gE-Band) - Je nach Einstellung der Y-Achseneinheiten enthält die Dropdown-Liste
zwei Arten von Filtereinstellungen: Hochpassfilter-Einstellungen und Hüllkurven-
Bandpassfilter-Einstellungen. Der echte analoge Hochpassfilter des Microlog beeinflusst
sowohl den Zeitbereich als auch den FFT-Bereich.
•
Wenn Sie eine andere Messung als eine Messung für die Hüllkurven-Beschleunigung
einstellen. Der Bereich für normale Messungen liegt ungefähr zwischen 200 CPM bis
600 CPM bzw. das Äquivalent in Hz.
•
Bei Messungen von Hüllkurven-Beschleunigungen bestimmt der Hüllkurven-Prozess
automatisch eine untere Frequenzgrenze.
Frequenzbereich (Fmax) - Verwenden Sie die Dropdown-Liste, um die obere FFT-
Frequenz der vollen Skala bis zu 80.000 Hz (4.800.000 CPM) für 1 und 2-Kanal-
Messungen und 40.000Hz (2.400.00 CPM) für 3- und 4-Kanal-Messungen anzugeben.
Y-Achse anzeigen – (Linear, Logarithmisch oder dB) Geben Sie die Art der Y-
Achsenskalierung an.
4 - 10
Für Phasenmessungen schließen Sie einen ähnlichen Sensor wie den
über Kanal 1 angeschlossenen an den Anschluss von Kanal 2 an.
Wenn Y-Achse Einheit auf gE eingestellt ist, sollte die vorherige
Option, Signal anzeigen, auf Spektrum stehen. Wenn Signal
anzeigen auf Spektrum und Phase eingestellt ist, erzeugt dies
ungültige gE-Daten.
Der Hochpassfilter des Microlog filtert den Zeitbereich mit einem
echten Analogfilter, welcher auf der Grundlage des ausgewählten
Wertes abschwächt.
Die Frequenzbereicheinstellung kann über die numerische Tastatur
eingegeben werden, wenn das Setup / Filterauswahl / Freie Eingabe
ausgewählt wird.
Wenn dB für die Y-Achsen-Anzeige ausgewählt wird, werden zusätzliche Felder
dB-Referenzwert und dB-Ref-Einheiten angezeigt.
