Hoch-/Auslauf-Modul (RUCD)
Anzeige erfasster Daten
Mithilfe der Menüoptionen in Wasserfall-Anzeige-Setup können Sie die Anzeige
optimieren, indem Sie die Einstellungen anpassen, die die Darstellung der verarbeiteten
Spektren in der Wasserfalldarstellung steuern. Nach der Anzeige der Wasserfalldarstellung
können diese Einstellungen geändert werden, ohne dass die Spektren erneut verarbeitet
werden müssen. Verwenden Sie hierzu die Funktionstaste Bearb. der Wasserfalldarstellung.
Es gibt die folgenden Optionen:
Z-Achse – (U/min, Zeitstempel oder Gleicher Abstand) – Gibt an, wie der Abstand
zwischen den Spektren der Wasserfalldarstellung sein soll:

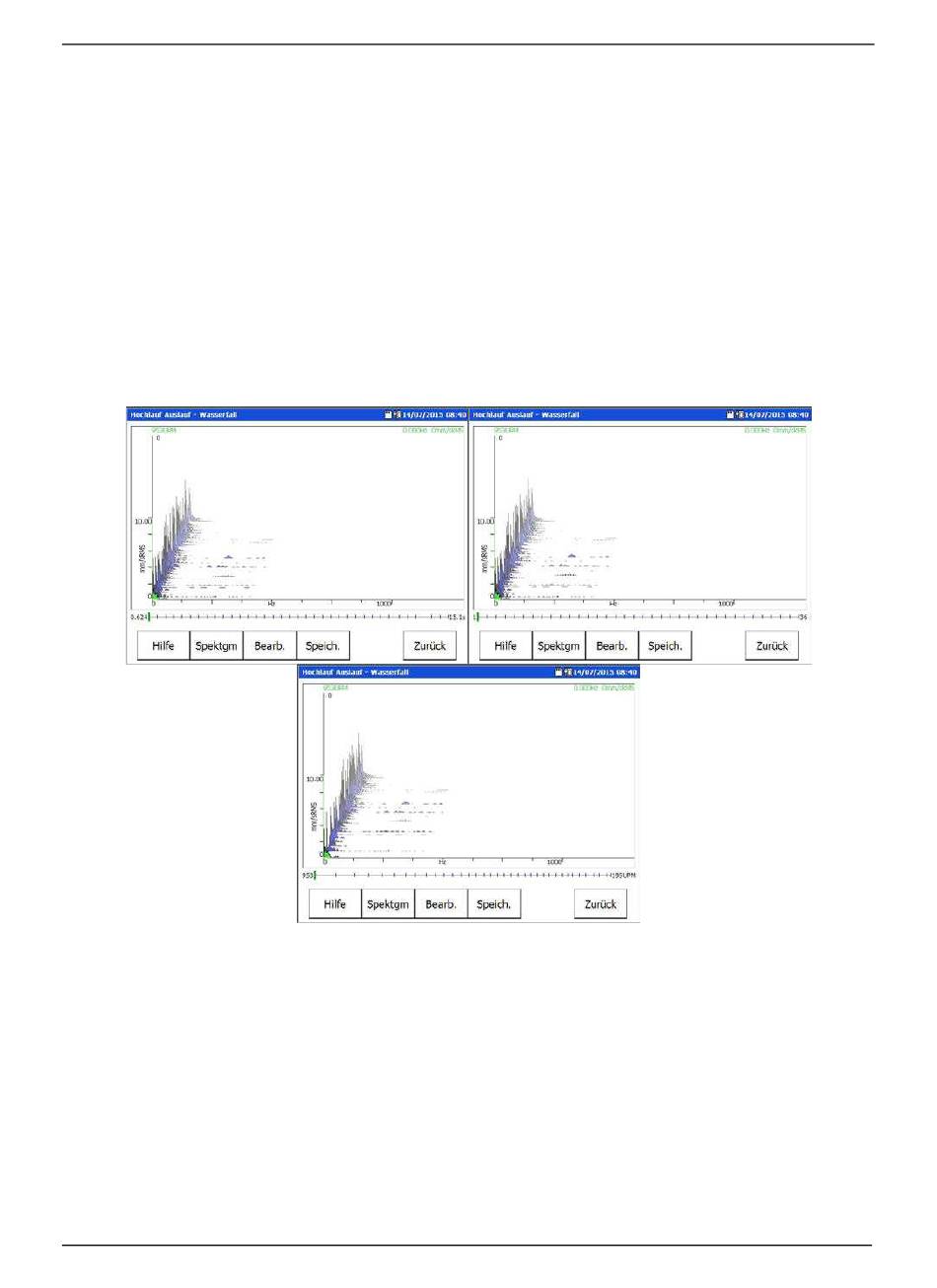

Beispiel für Zeitstempel, Gleicher Abstand und U/min für Z-Achse.
Anz. Spektren – Geben Sie an, wie viele der insgesamt verfügbaren Spektren in der
Wasserfalldarstellung angezeigt werden sollen (maximal 60). Die angegebene Anzahl von
Spektren wird gleichmäßig über den gesamten Drehzahl- oder Zeitbereich der
Wasserfalldarstellung verteilt angezeigt.
7 - 18
U/min – Abstand der Spektren gemäß Drehzahlschritten
Zeitstempel – Abstand der Spektren gemäß Zeitschritten (in Sekunden)
Gleicher Abstand – Spektren haben vom ersten bis zum letzten erfassten
Spektrum gleichmäßige Abstände.
Abbildung 7 - 14.
SKF Microlog - AX Series
Benutzerhandbuch
