Das ROUTE-Modul
Anzeigen von Mehrkanaldaten
Anzeigen von Mehrkanaldaten
@ptitude Analyst bietet die Möglichkeit, MESSPUNKTE für mehrere Kanäle zu erstellen.
Beim Erfassen von Daten für diese MESSPUNKT-Typen werden mehrere Messungen
gleichzeitig erfasst und auf der Spektraldarstellung angezeigt. Zu diesen MESSPUNKT-
Typen gehören:
Gemäß Vorgabe werden mehrere Messbilder in einer aufgeteilten Maske abgebildet. Sie
können jedoch die Funktionstaste Anzeige verwenden, um zu bestimmen, wie Messdaten
mit mehreren Kanälen angezeigt werden sollen. Die folgenden Anzeigeoptionen stehen für
Triax-MESSPUNKTE zur Verfügung:
3 - 16
Zwei-Kanal – Dieser MESSPUNKT-Typ erfordert zwei Sensoren (einer für K1 und
der Zweite für K2). Zweikanal-MESSPUNKTE zeigen eine Spektraldarstellung für
jeden Kanal. Hinweis – Zweikanalmessungen für „FFT und Zeit" zeigen vier Kurven
an; K1 FFT, K1 Zeit, K2 FFT und K2 Zeit.
Drei-Kanal – Dieser MESSPUNKT-Typ wird mit einem Triax-
Beschleunigungssensor erfasst, der simultan drei Messungen für die
Sensorposition erfasst (eine für jede vom Triax-Beschleunigungssensor überwachte
Achse). Triax-MESSPUNKTE zeigen drei Spektren, eines für jede Achse.
Zwar werden Triax-MESSPUNKTE als „Dreikanal" bezeichnet, doch
werden Daten nur für K1 erfasst. Die Messergebnisse werden jedoch
als Mehrkanal angezeigt.
Informationen zur Befestigung und Verwendung des Triax-Sensors
finden Sie in der Dokumentation, die Ihrem Triax-
Beschleunigungssensor beiliegt.
Die Datenerfassung für diese MESSPUNKTE hat mehrere Spektraldarstellungen
zur Folge.

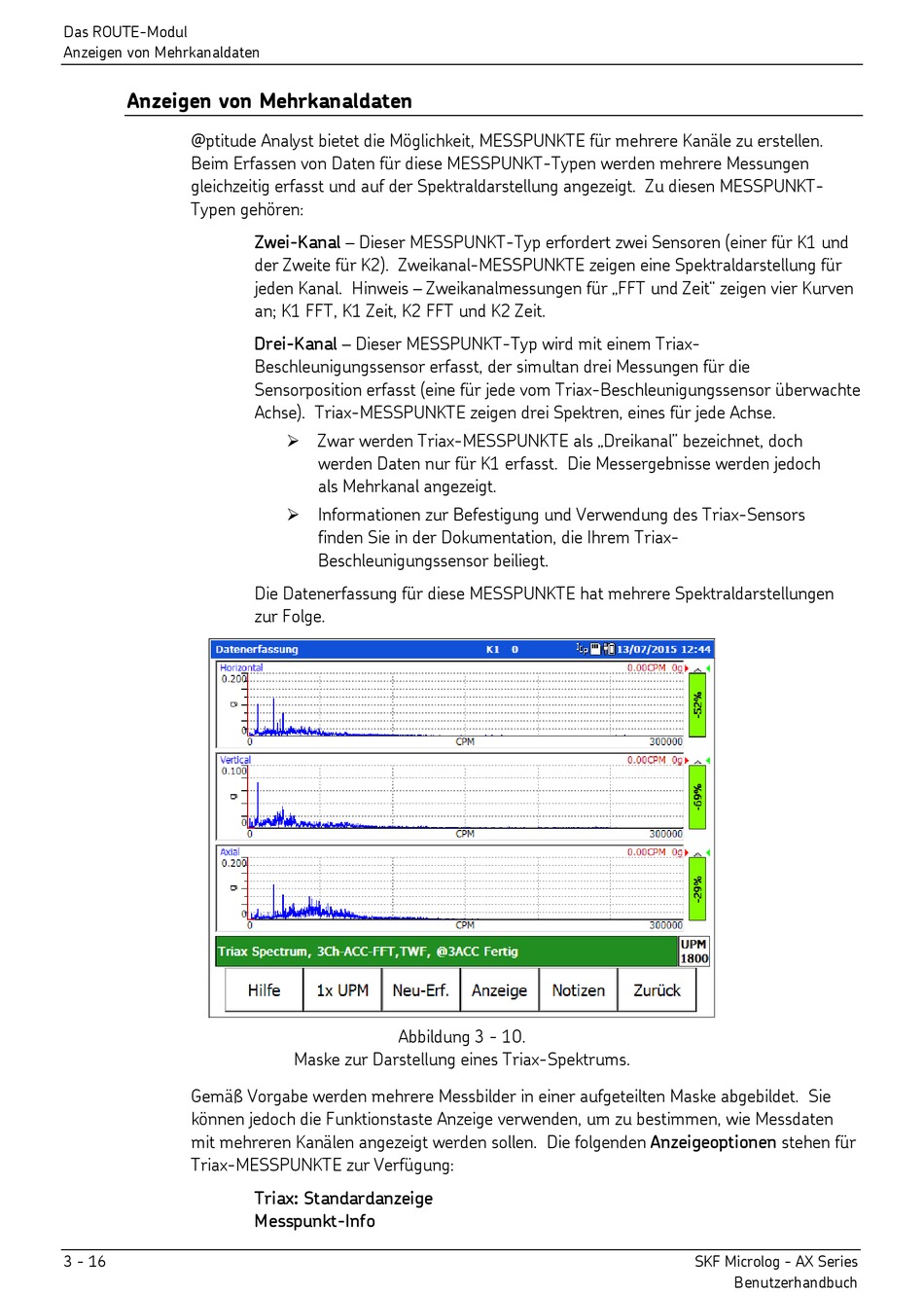

Abbildung 3 - 10.
Maske zur Darstellung eines Triax-Spektrums.
Triax: Standardanzeige
Messpunkt-Info
