Überprüfen Sie die FRF-Daten und nehmen Sie den Schlag an oder verwerfen Sie ihn.
Nachdem alle Mittelungen erfasst wurden, wird die Maske Daten erfassen aktualisiert und
zeigt die FRF-Kurven für Amplitude / Phase an. Das Textfeld am unteren Ende des
Bildschirms gibt an, wie viele Schläge erfasst wurden.
Die Maske Frequenzgang – Daten erfassen zeigt Frequenz, Größe, Phase und Q-Faktor
(wo anwendbar) an der Cursorposition an. Die FRF-Messung wird im oberen Bereich der
Maske angezeigt, die Phase im unteren Bereich. Im oberen Bereich wird außerdem die
Kohärenz für die Messung angezeigt. Sie wird durch die Farbe der FRF-Kurve dargestellt.
Bei guter Kohärenz wird die Kurve grün angezeigt. Der FRF ist rot gefärbt, wenn die
Kohärenz unter 80 % fällt
SKF Microlog - AX Series
Benutzerhandbuch

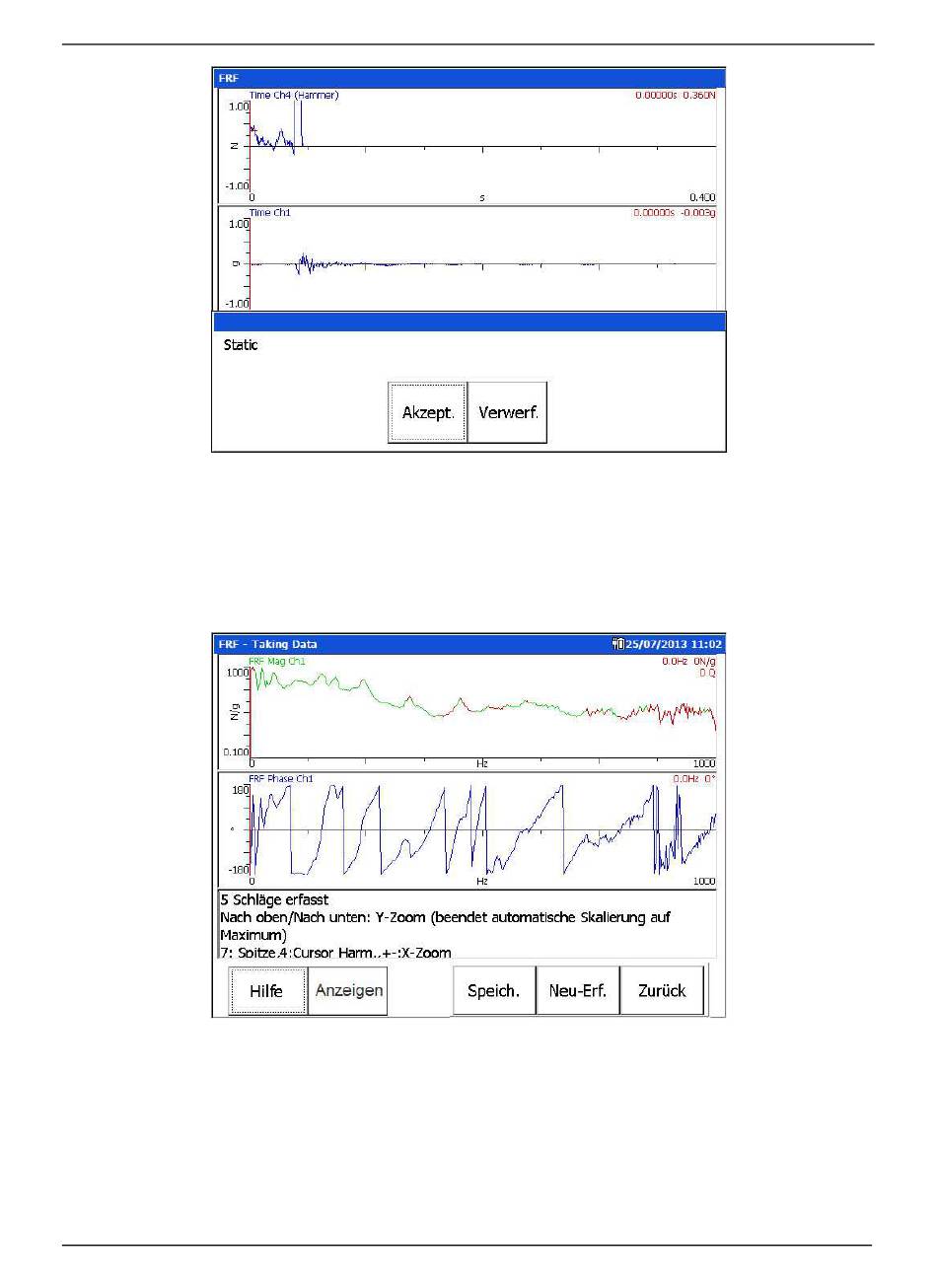

Abbildung 8 - 8.
Erfasste Daten prüfen.
Abbildung 8 - 9.
Die Maske Daten erfassen – FRF-Abschluss.
Frequenzgang-Modul (FRF)
Aufzeichnen der Messung
8 - 11
