Übersicht des Auswuchtverfahrens auf zwei Ebenen
Beim Auswuchten auf zwei Ebenen ist die Reihenfolge der Messungen genauso wie beim
Auswuchten auf einer Ebene, jedoch mit folgender Ausnahme: es sind zwei Tariermassen
und zwei Tarierläufe erforderlich, um vier Einflusskoeffizienten (bei einer Auswuchtebene
gibt es nur einen Einflusskoeffizienten) zu berechnen.
1 – Einstellen der Auswuchtgeräte und der Messparameter
Anhalten – Stellen Sie zuerst bei angehaltener Maschine die Auswuchtgeräte ein und
markieren Sie den Referenzpunkt des Tachometers am Rotor oder an der Welle.
Verwenden Sie die Optionen des Menüs Setup vom Microlog, um die
Auswuchtmessungsparameter für die Auswuchtlauffolge zu konfigurieren.
2 – Durchführen der Referenzläufe (Ebene 1 und 2)
Anfahren – Starten Sie die Maschine und führen Sie auf jeder Auswuchtebene einen
Referenzlauf durch. Die Anfangsläufe sorgen für einen „Startpunkt" für die
Auswuchtberechnungen. Sie erfassen die anfängliche Unwucht der Maschine (1X
Schwingungsumfang und Phasenwinkel) auf jeder Auswuchtebene. Im späteren Verlauf des
Verfahrens wird der Referenzlauf automatisch mit den Daten des Tarier(massen)laufes
verglichen, um die Unwucht jeder Ebene zu kalibrieren.
3 – Anbringen der Tariermasse in Ebene 1
Anhalten – Nachdem die Daten des Referenzlaufs erfasst wurden, halten Sie die Maschine
an und fügen Sie ein Tariergewicht zu Ebene 1 hinzu. Ein Tariergewicht ist ein Gewicht, das
vorübergehend angebracht wird, um eine Änderung der ursprünglichen erhaltenen
Unwuchtwerte (Werte des Referenzlaufs) zu bewirken. Geben Sie den Wert der
Tariermasse und den Anbringungswinkel in den Microlog ein.
SKF Microlog - AX Series
Benutzerhandbuch

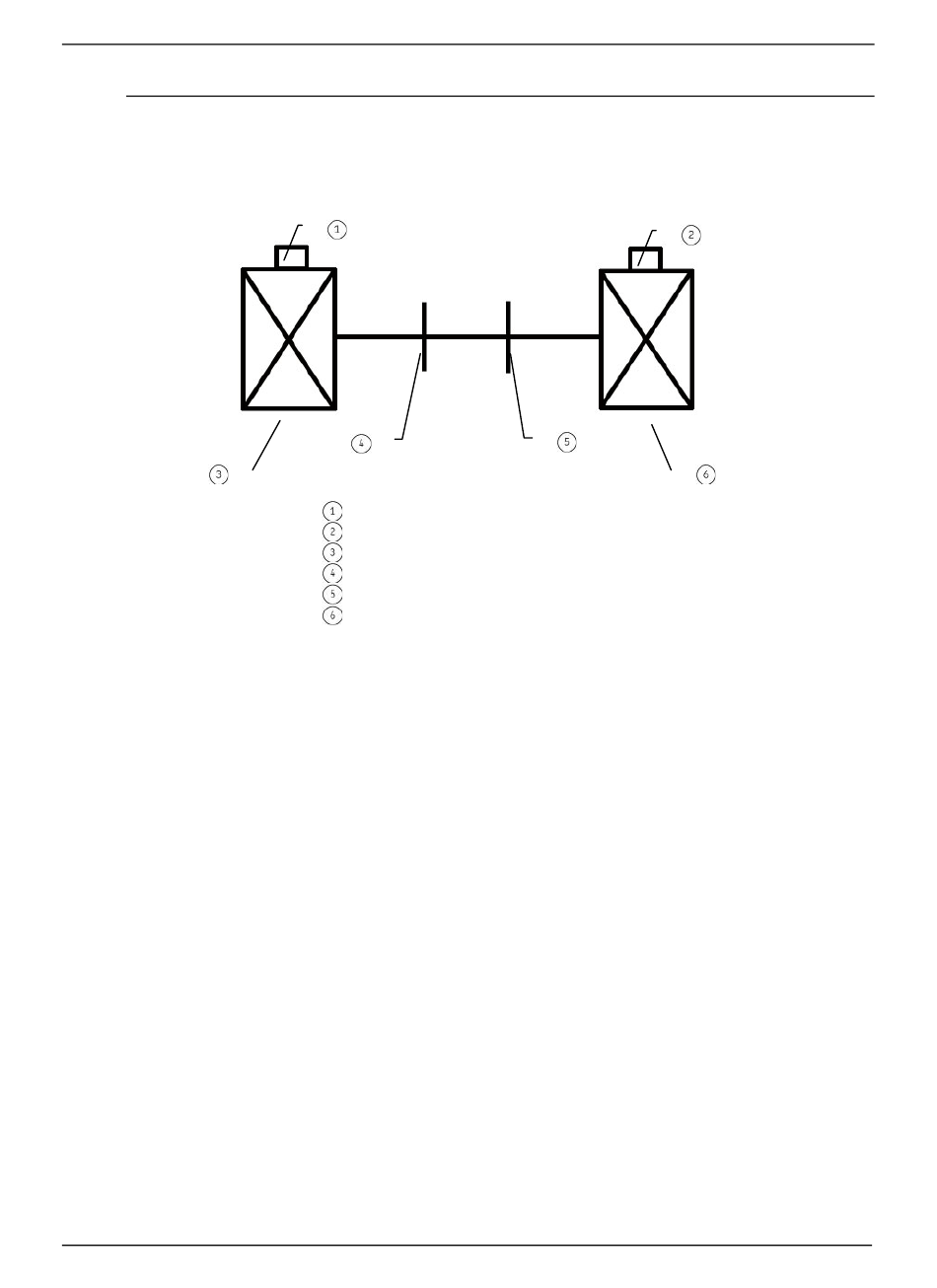

Abbildung 5 - 19.
Beispiel eines Auswucht-Setup auf zwei Ebenen.
Sensor A
Sensor B
Lagerblock A
Ebene 1
Ebene 2
Lagerblock B
Übersicht des Auswuchtverfahrens auf zwei Ebenen
Auswuchtmodul
5 - 25
