Triax-Sensor – Markieren Sie dieses Feld, wenn ein Triaxialsensor verwendet werden soll.
Beachten Sie, dass bei Auswahl dieses Feldes weitere Parameter zur Eingabe zur Verfügung
gestellt werden:
Beachten Sie außerdem, dass bei Auswahl des Feldes Triax-Sensor benutzerdefinierte
Richtungen in der Unterregisterkarte Position deaktiviert werden.
Unterregisterkarte „Messung – Positionen"
Anzahl Positionen – Legt die Anzahl der Messpositionen auf der im Test befindlichen
Maschine an. In der Regel ist jedes Lager eine Teststelle.
Richtungen – Die Standardoptionen sind: Horizontal, Vertikal und Axial. Dies gibt an, von
welchen Sensorausrichtungen Daten erfasst werden sollen. Sie können bis zu 32
benutzerdefinierte Richtungen erstellen, indem Sie einfach Text in die Spalte
Bezeichnungen eingeben. Verwenden Sie das Drop-Down-Feld, indem Sie auf einen
Eintrag in der Spalte Aktiviert klicken, um eine Richtung zu aktivieren, zu deaktivieren oder
zu löschen.
SKF Microlog - AX Series
Benutzerhandbuch
•
Die Richtung, die den einzelnen Kanälen zugeordnet werden soll. Für den
triaxialen Beschleunigungsmesser SKF 3073 M6 entsprechen die Kanäle X, Y
und Z jeweils den Richtungen ‚1', ‚2' und ‚3'.
•
Es werden zwei weitere Eingabefelder für Empfindlichkeit bereitgestellt. Somit
sind insgesamt 3 verfügbar, eins für jeden Eingabekanal.

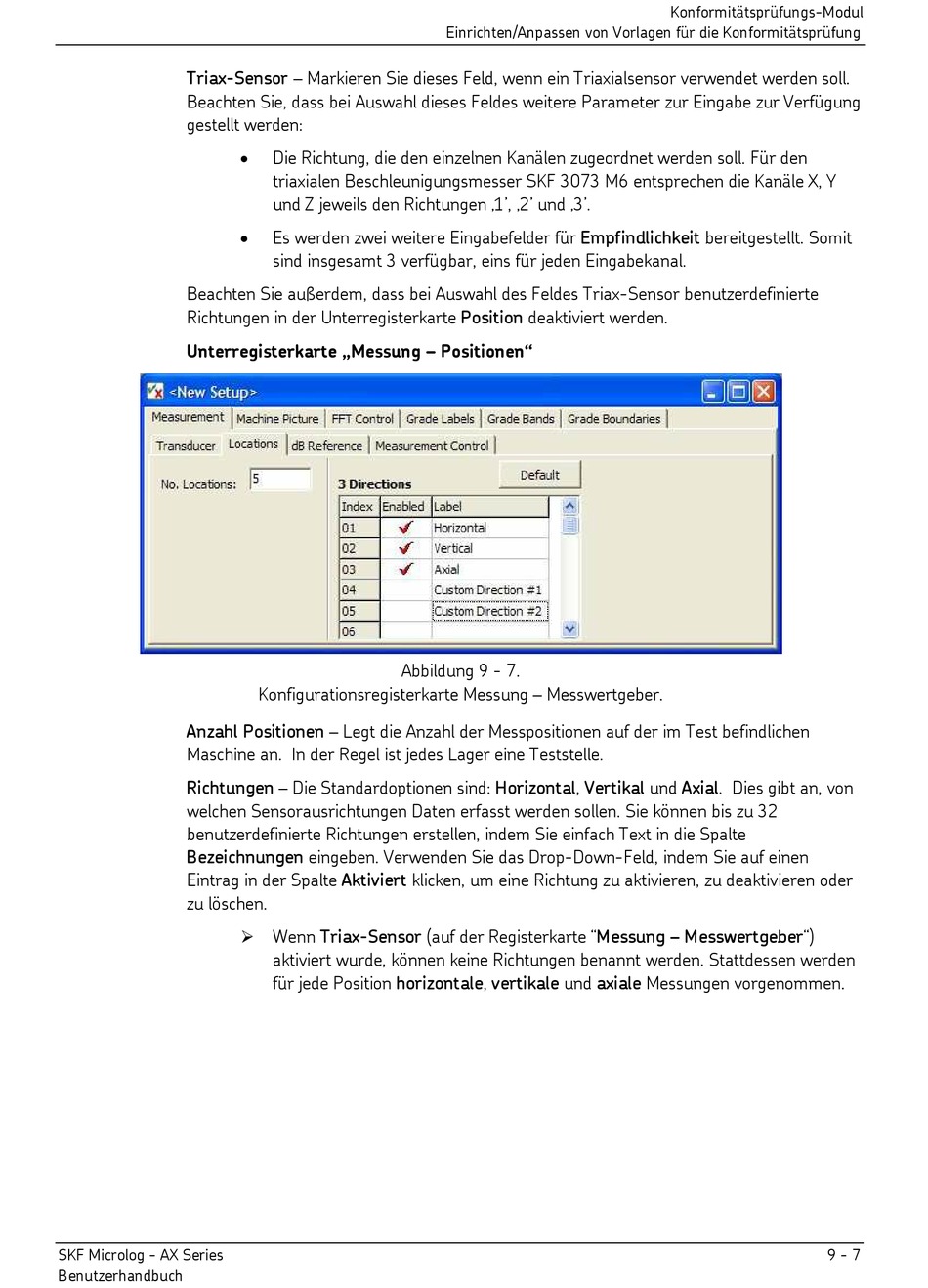

Abbildung 9 - 7.
Konfigurationsregisterkarte Messung – Messwertgeber.
Wenn Triax-Sensor (auf der Registerkarte "Messung – Messwertgeber")
aktiviert wurde, können keine Richtungen benannt werden. Stattdessen werden
für jede Position horizontale, vertikale und axiale Messungen vorgenommen.
Einrichten/Anpassen von Vorlagen für die Konformitätsprüfung
Konformitätsprüfungs-Modul
9 - 7
