Das Analysator-Modul
Durchführung von Motorstrommessungen

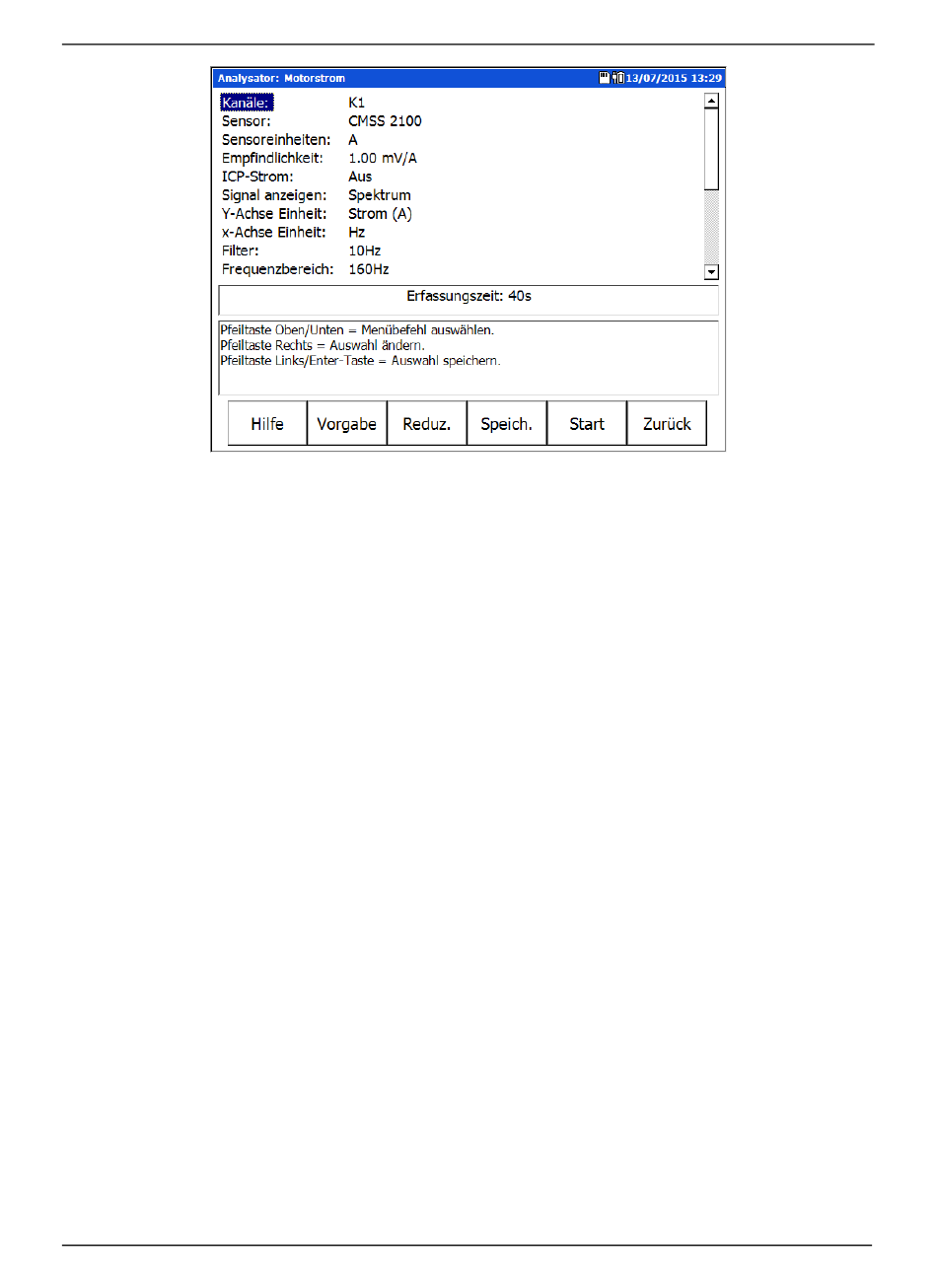

Die standardmäßige Setup-Maske für Motorstromtests (erweiterte Ansicht).
Die Setup-Maske zeigt anfänglich eine „reduzierte" Liste von Messparametern an. Hierbei
handelt es sich um diejenigen, die vor der Durchführung einer Messung häufiger von
Analysten geändert werden. Die vollständige Parameterliste kann über die Funktionstaste
Erweitern der Setup-Maske angezeigt werden.
Gehen Sie folgendermaßen vor, um das Setup der Messung zu ändern und
anschließend die Messung vorzunehmen:
•
Verwenden Sie die Pfeiltasten nach oben/nach unten, um den zu ändernden
Messparameter zu markieren, und verwenden Sie dann die Pfeiltaste nach rechts, um
die Optionen des Parameters anzuzeigen.
•
Markieren Sie die gewünschte Option bzw. heben Sie diese hervor, und drücken Sie
anschließend die Pfeiltaste nach links (oder die Eingabetaste), um die markierte Option
auszuwählen.
Setup-Felder für Motorstrommessungen
Die Setup-Felder für Motorstrommessungen funktionieren so, wie oben im Abschnitt
Setup-Felder für Analysator-Messungen beschrieben. Nähere Informationen hierzu
finden Sie im vorherigen Abschnitt.
Speichern – Bei Bedarf können Sie in der Messungs-Setup-Maske die Funktionstaste
Speichern drücken, um das Messungs-Setup für eine zukünftige Wiederverwendung zu
speichern. Ziehen Sie den Abschnitt Analysator-Messergebnisse speichern, anzeigen und
löschen dieses Kapitels zurate, um ausführliche Informationen zu diesen Verfahren zu
erhalten.
•
Nachdem Sie mit Ihren Änderungen am Messungs-Setup fertig sind, können Sie die
Funktionstaste Start drücken, um die Messung unter Verwendung der neuen
Einstellung zu beginnen. Die Messung wird durchgeführt, und die anfänglichen
Messergebnisse werden angezeigt.
•
Verwenden Sie die Cursorfunktionen, um die Messung zu analyiseren.
4 - 38
Abbildung 4 - 27.
