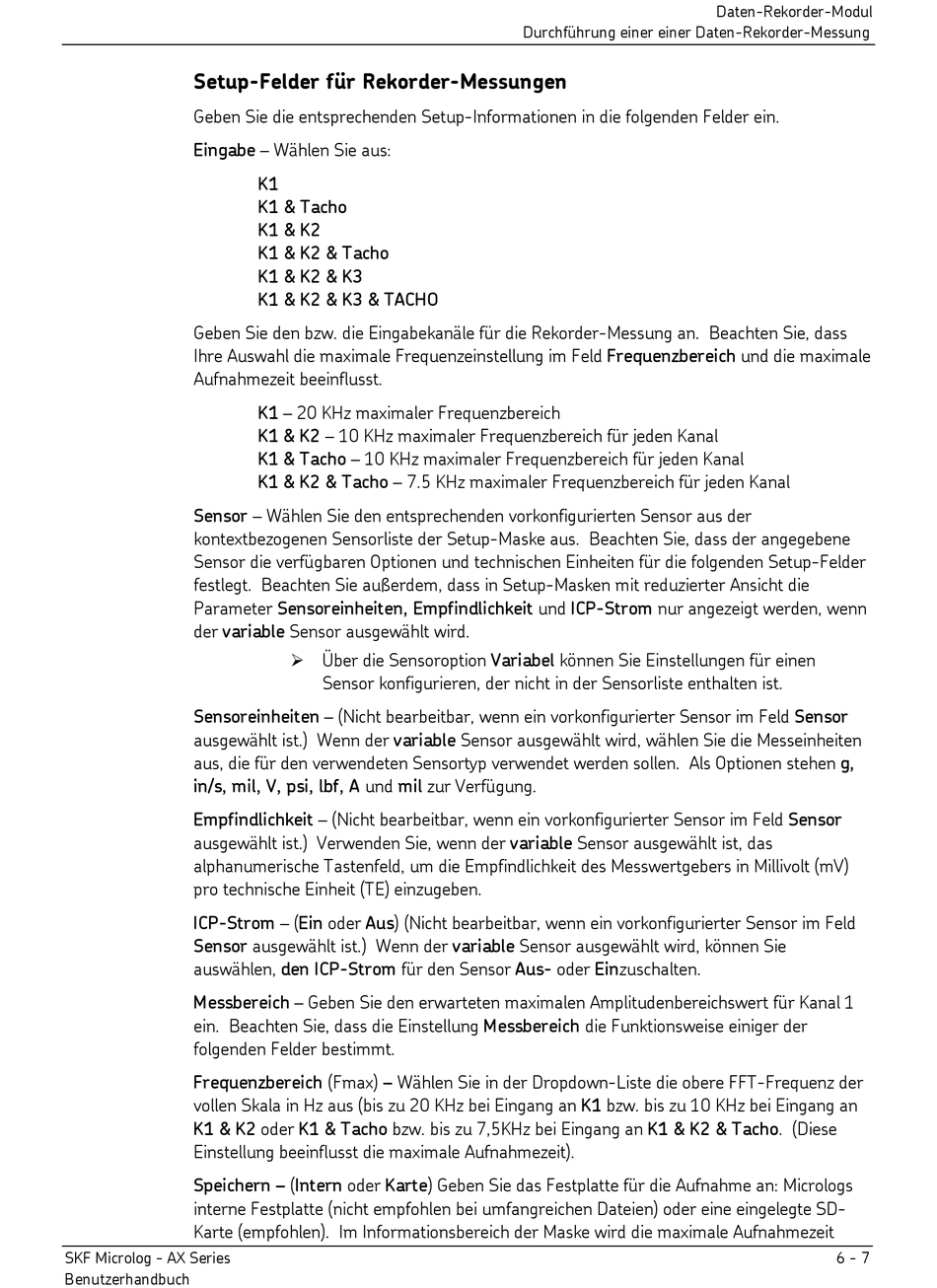

Setup-Felder für Rekorder-Messungen
Geben Sie die entsprechenden Setup-Informationen in die folgenden Felder ein.
Eingabe – Wählen Sie aus:
Geben Sie den bzw. die Eingabekanäle für die Rekorder-Messung an. Beachten Sie, dass
Ihre Auswahl die maximale Frequenzeinstellung im Feld Frequenzbereich und die maximale
Aufnahmezeit beeinflusst.
Sensor – Wählen Sie den entsprechenden vorkonfigurierten Sensor aus der
kontextbezogenen Sensorliste der Setup-Maske aus. Beachten Sie, dass der angegebene
Sensor die verfügbaren Optionen und technischen Einheiten für die folgenden Setup-Felder
festlegt. Beachten Sie außerdem, dass in Setup-Masken mit reduzierter Ansicht die
Parameter Sensoreinheiten, Empfindlichkeit und ICP-Strom nur angezeigt werden, wenn
der variable Sensor ausgewählt wird.
Sensoreinheiten – (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld Sensor
ausgewählt ist.) Wenn der variable Sensor ausgewählt wird, wählen Sie die Messeinheiten
aus, die für den verwendeten Sensortyp verwendet werden sollen. Als Optionen stehen g,
in/s, mil, V, psi, lbf, A und mil zur Verfügung.
Empfindlichkeit – (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld Sensor
ausgewählt ist.) Verwenden Sie, wenn der variable Sensor ausgewählt ist, das
alphanumerische Tastenfeld, um die Empfindlichkeit des Messwertgebers in Millivolt (mV)
pro technische Einheit (TE) einzugeben.
ICP-Strom – (Ein oder Aus) (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld
Sensor ausgewählt ist.) Wenn der variable Sensor ausgewählt wird, können Sie
auswählen, den ICP-Strom für den Sensor Aus- oder Einzuschalten.
Messbereich – Geben Sie den erwarteten maximalen Amplitudenbereichswert für Kanal 1
ein. Beachten Sie, dass die Einstellung Messbereich die Funktionsweise einiger der
folgenden Felder bestimmt.
Frequenzbereich (Fmax) – Wählen Sie in der Dropdown-Liste die obere FFT-Frequenz der
vollen Skala in Hz aus (bis zu 20 KHz bei Eingang an K1 bzw. bis zu 10 KHz bei Eingang an
K1 & K2 oder K1 & Tacho bzw. bis zu 7,5KHz bei Eingang an K1 & K2 & Tacho. (Diese
Einstellung beeinflusst die maximale Aufnahmezeit).
Speichern – (Intern oder Karte) Geben Sie das Festplatte für die Aufnahme an: Micrologs
interne Festplatte (nicht empfohlen bei umfangreichen Dateien) oder eine eingelegte SD-
Karte (empfohlen). Im Informationsbereich der Maske wird die maximale Aufnahmezeit
