Das ROUTE-Modul
Sammeln von ROUTE-Messungen
Öffnen einer Maschine und sammeln von Daten:
•
Verwenden Sie die Pfeiltasten aufwärts/abwärts, um die gewünschte Maschine in der
Liste zu markieren, und drücken Sie auf die rechte Pfeiltaste, um ihre Messpunkte
darzustellen.
•
Verwenden Sie die Pfeile aufwärts/abwärts, um den Zeiger auf den Messpunkt zu
bewegen, dessen Daten Sie erfassen möchten, und drücken Sie danach auf Eingabe,
um die Datenerfassung zu starten. Die Maske für die Datenerfassung des Messpunktes
wird angezeigt.
•
Betrachten Sie die Messergebnisse, um sich zu vergewissern, dass die Datenerfassung
genau war. Drücken Sie dann auf eine Eingabetaste, um die Daten des MESSPUNKTES
abzuspeichern, und kehren Sie mit dem nächsten markierten MESSPUNKT zur ROUTE-
Hierarchie zurück (oder drücken Sie die Funktionstaste Zurück, um zur Hierarchieliste
zurückzukehren, ohne die Daten des MESSPUNKTES abzuspeichern).
Die Maske der ROUTE-Hierarchie wird mit Status aktualisiert, da die Daten erfasst werden.
Das Hierarchieelement von MESSPUNKTEn, für die Daten erfasst wurden, zeigt entweder
einen kleinen grünen Kreis (kein Alarm), ein gelbes Dreieck (Voralarm) oder einen roten
3 - 8

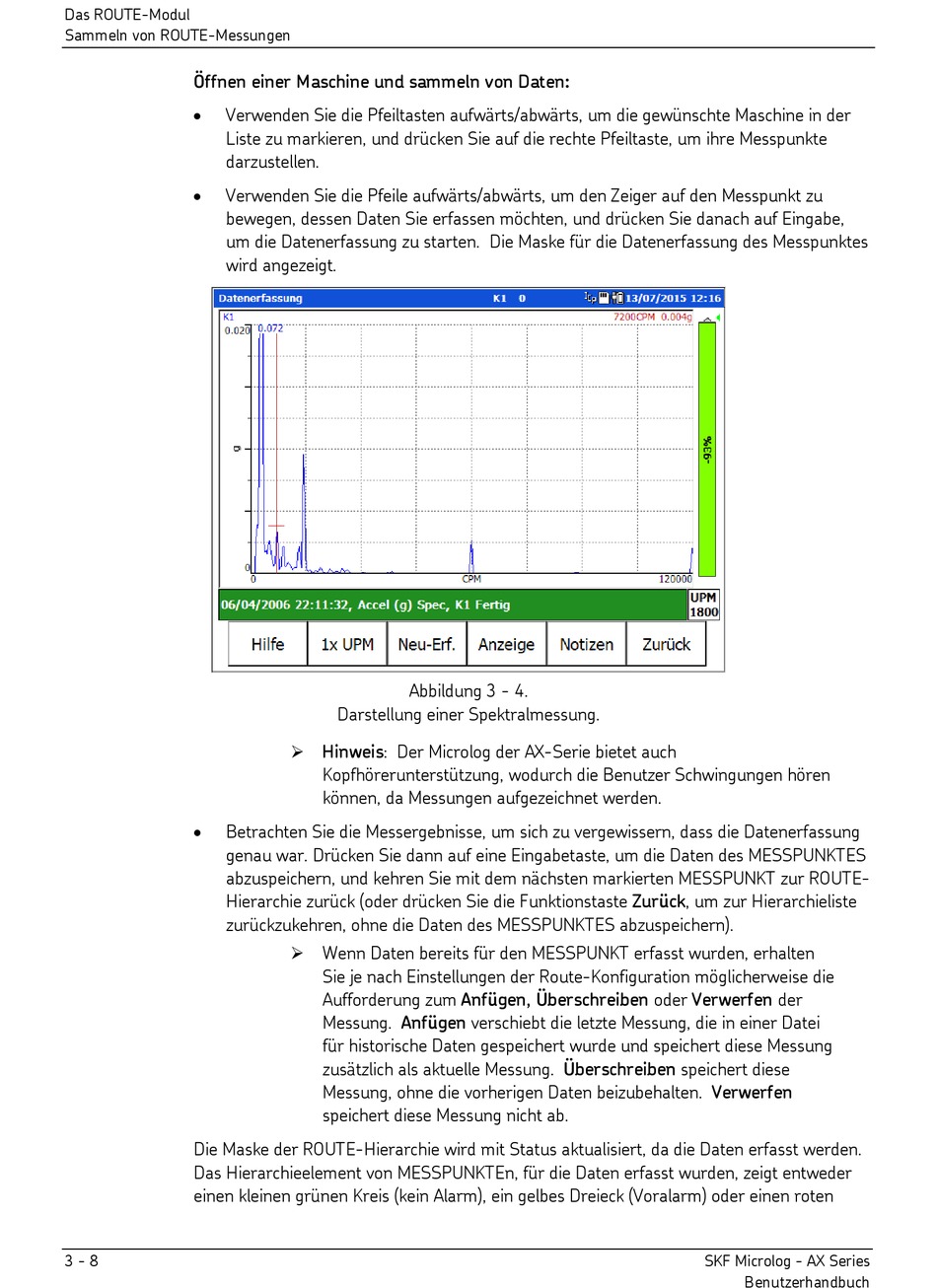

Abbildung 3 - 4.
Darstellung einer Spektralmessung.
Hinweis: Der Microlog der AX-Serie bietet auch
Kopfhörerunterstützung, wodurch die Benutzer Schwingungen hören
können, da Messungen aufgezeichnet werden.
Wenn Daten bereits für den MESSPUNKT erfasst wurden, erhalten
Sie je nach Einstellungen der Route-Konfiguration möglicherweise die
Aufforderung zum Anfügen, Überschreiben oder Verwerfen der
Messung. Anfügen verschiebt die letzte Messung, die in einer Datei
für historische Daten gespeichert wurde und speichert diese Messung
zusätzlich als aktuelle Messung. Überschreiben speichert diese
Messung, ohne die vorherigen Daten beizubehalten. Verwerfen
speichert diese Messung nicht ab.
SKF Microlog - AX Series
Benutzerhandbuch
