Bode-Darstellung
•
Drücken Sie nach der Einrichtung der Bode-Setup-Optionen die Funktionstaste
Anzeige, um die Rohdaten zu verarbeiten und die Bode-Darstellung anzuzeigen. Eine
Maske zeigt den Verarbeitungsfortschritt an, und anschließend wird die Darstellung
angezeigt.

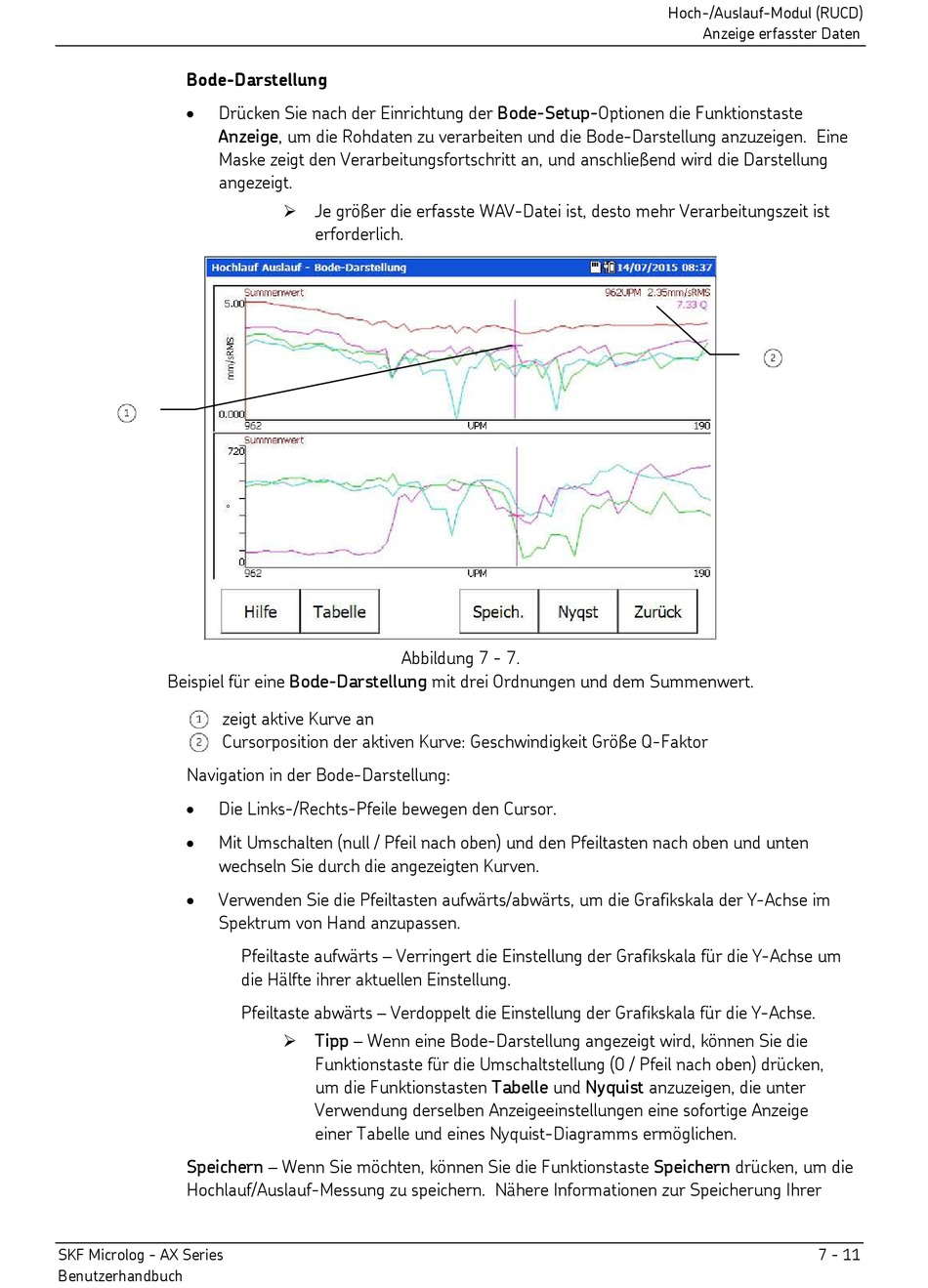

Beispiel für eine Bode-Darstellung mit drei Ordnungen und dem Summenwert.
zeigt aktive Kurve an
Cursorposition der aktiven Kurve: Geschwindigkeit Größe Q-Faktor
Navigation in der Bode-Darstellung:
•
Die Links-/Rechts-Pfeile bewegen den Cursor.
•
Mit Umschalten (null / Pfeil nach oben) und den Pfeiltasten nach oben und unten
wechseln Sie durch die angezeigten Kurven.
•
Verwenden Sie die Pfeiltasten aufwärts/abwärts, um die Grafikskala der Y-Achse im
Spektrum von Hand anzupassen.
Speichern – Wenn Sie möchten, können Sie die Funktionstaste Speichern drücken, um die
Hochlauf/Auslauf-Messung zu speichern. Nähere Informationen zur Speicherung Ihrer
SKF Microlog - AX Series
Benutzerhandbuch
Je größer die erfasste WAV-Datei ist, desto mehr Verarbeitungszeit ist
erforderlich.
Abbildung 7 - 7.
Pfeiltaste aufwärts – Verringert die Einstellung der Grafikskala für die Y-Achse um
die Hälfte ihrer aktuellen Einstellung.
Pfeiltaste abwärts – Verdoppelt die Einstellung der Grafikskala für die Y-Achse.
Tipp – Wenn eine Bode-Darstellung angezeigt wird, können Sie die
Funktionstaste für die Umschaltstellung (0 / Pfeil nach oben) drücken,
um die Funktionstasten Tabelle und Nyquist anzuzeigen, die unter
Verwendung derselben Anzeigeeinstellungen eine sofortige Anzeige
einer Tabelle und eines Nyquist-Diagramms ermöglichen.
Hoch-/Auslauf-Modul (RUCD)
Anzeige erfasster Daten
7 - 11
