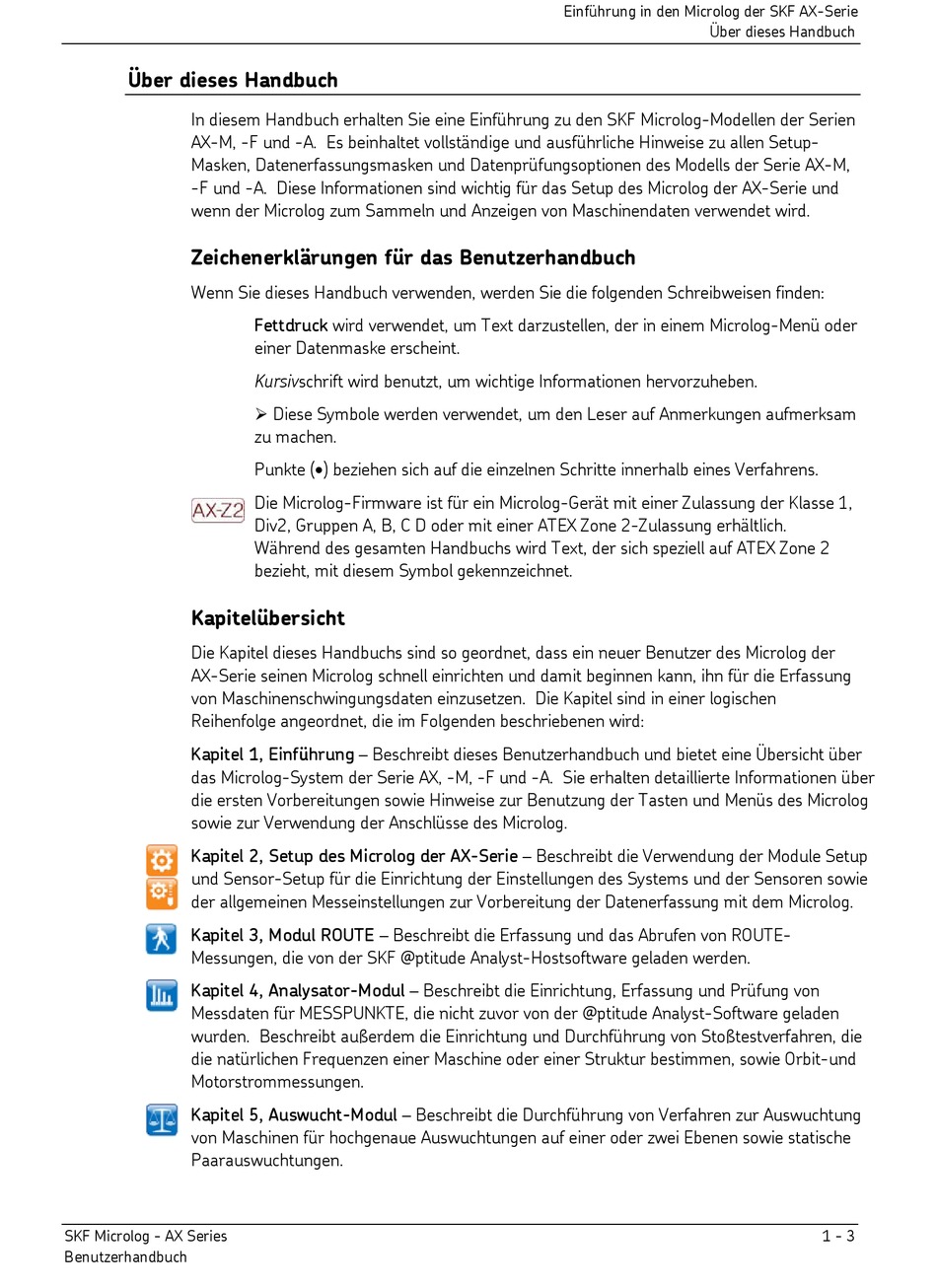

Über dieses Handbuch
In diesem Handbuch erhalten Sie eine Einführung zu den SKF Microlog-Modellen der Serien
AX-M, -F und -A. Es beinhaltet vollständige und ausführliche Hinweise zu allen Setup-
Masken, Datenerfassungsmasken und Datenprüfungsoptionen des Modells der Serie AX-M,
-F und -A. Diese Informationen sind wichtig für das Setup des Microlog der AX-Serie und
wenn der Microlog zum Sammeln und Anzeigen von Maschinendaten verwendet wird.
Zeichenerklärungen für das Benutzerhandbuch
Wenn Sie dieses Handbuch verwenden, werden Sie die folgenden Schreibweisen finden:
Kapitelübersicht
Die Kapitel dieses Handbuchs sind so geordnet, dass ein neuer Benutzer des Microlog der
AX-Serie seinen Microlog schnell einrichten und damit beginnen kann, ihn für die Erfassung
von Maschinenschwingungsdaten einzusetzen. Die Kapitel sind in einer logischen
Reihenfolge angeordnet, die im Folgenden beschriebenen wird:
Kapitel 1, Einführung – Beschreibt dieses Benutzerhandbuch und bietet eine Übersicht über
das Microlog-System der Serie AX, -M, -F und -A. Sie erhalten detaillierte Informationen über
die ersten Vorbereitungen sowie Hinweise zur Benutzung der Tasten und Menüs des Microlog
sowie zur Verwendung der Anschlüsse des Microlog.
Kapitel 2, Setup des Microlog der AX-Serie – Beschreibt die Verwendung der Module Setup
und Sensor-Setup für die Einrichtung der Einstellungen des Systems und der Sensoren sowie
der allgemeinen Messeinstellungen zur Vorbereitung der Datenerfassung mit dem Microlog.
Kapitel 3, Modul ROUTE – Beschreibt die Erfassung und das Abrufen von ROUTE-
Messungen, die von der SKF @ptitude Analyst-Hostsoftware geladen werden.
Kapitel 4, Analysator-Modul – Beschreibt die Einrichtung, Erfassung und Prüfung von
Messdaten für MESSPUNKTE, die nicht zuvor von der @ptitude Analyst-Software geladen
wurden. Beschreibt außerdem die Einrichtung und Durchführung von Stoßtestverfahren, die
die natürlichen Frequenzen einer Maschine oder einer Struktur bestimmen, sowie Orbit-und
Motorstrommessungen.
Kapitel 5, Auswucht-Modul – Beschreibt die Durchführung von Verfahren zur Auswuchtung
von Maschinen für hochgenaue Auswuchtungen auf einer oder zwei Ebenen sowie statische
Paarauswuchtungen.
SKF Microlog - AX Series
Benutzerhandbuch
Fettdruck wird verwendet, um Text darzustellen, der in einem Microlog-Menü oder
einer Datenmaske erscheint.
Kursivschrift wird benutzt, um wichtige Informationen hervorzuheben.
Diese Symbole werden verwendet, um den Leser auf Anmerkungen aufmerksam
zu machen.
Punkte (•) beziehen sich auf die einzelnen Schritte innerhalb eines Verfahrens.
Die Microlog-Firmware ist für ein Microlog-Gerät mit einer Zulassung der Klasse 1,
Div2, Gruppen A, B, C D oder mit einer ATEX Zone 2-Zulassung erhältlich.
Während des gesamten Handbuchs wird Text, der sich speziell auf ATEX Zone 2
bezieht, mit diesem Symbol gekennzeichnet.
Einführung in den Microlog der SKF AX-Serie
Über dieses Handbuch
1 - 3
