Auswuchtmodul
Durchführung eines dynamischen Verfahrens auf zwei Ebenen
•
Halten Sie die Maschine an.
•
Geben Sie im Microlog die Tariermasse, den Winkel und den Radius für die
Tariermasse ein, die Sie an Ebene A anbringen.
•
Bringen Sie die genau abgemessene Masse genau im angegebenen Winkel und Radius
an der Maschine an. Die Auswuchtergebnisse sind in hohem Maße von der Genauigkeit
Ihrer Messungen und Handlungen abhängig.
Durchführung des Tarierlaufs für Ebene A
•
Starten Sie die Maschine, wenn die Tariermasse sicher an der Maschine angebracht ist,
und bringen Sie sie wieder auf die gleiche Drehzahl wie beim Referenzlauf
(Anfangslauf).
•
Drücken Sie auf eine Eingabe- / Enter-Taste. Die Maske Tarierlauf von Ebene A wird
angezeigt.
•
Anfänglich zeigt die Maske Tarierlauf keine Daten. Drücken Sie die Taste Start oder
eine Eingabe- / Enter-Taste, um den Tarierlauf aufzuzeichnen.
5 - 32
 Wenn Sie zuerst einen Tarierlauf für Ebene B durchführen müssen,
drücken Sie die Funktionstaste Ebene B, um die Maske Tariermasse
für Ebene B aufzurufen.
 Das Feld Rotormasse wird verwendet, wenn Sie möchten, dass der
Microlog die Tariermasse schätzt. Nähere Einzelheiten hierzu
entnehmen Sie bitte dem nachfolgenden Abschnitt Schätzen von
Tariermassen.
 Tariermassen werden normalerweise bei Null Grad (der
Triggerreferenz) angebracht.
 Wenn Sie nicht möchten, dass der Microlog eine Tariermasse schätzt,
ist die Radius-Eingabe nicht erforderlich, solange Sie die Tarier-,
Ausgleichs- und Kontrollmassen im gleichen Radius anbringen.

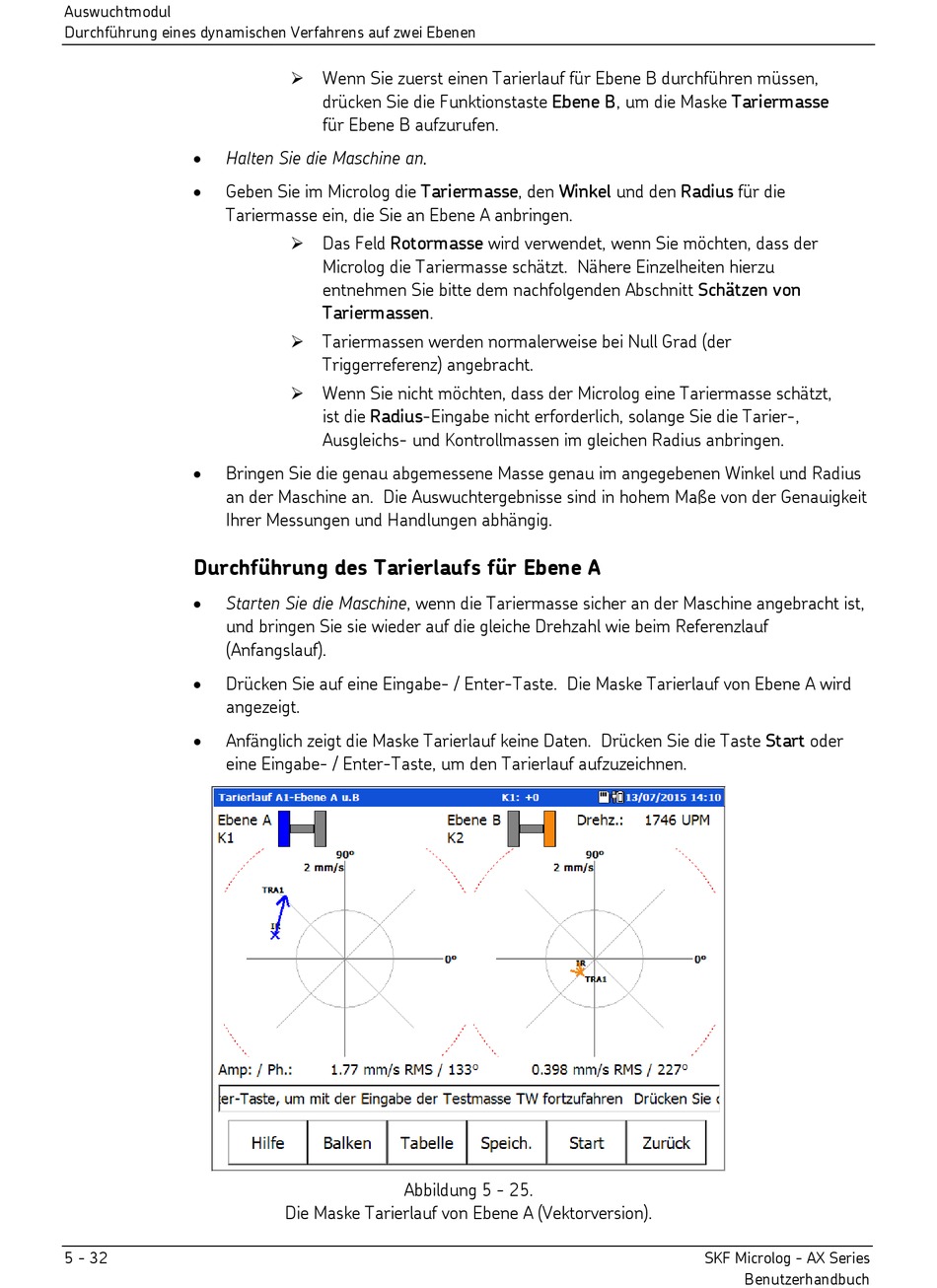

Abbildung 5 - 25.
Die Maske Tarierlauf von Ebene A (Vektorversion).
