Hoch-/Auslauf-Modul (RUCD)
Aufzeichnen der Messung
Aufnahmezeit angezeigt. Sie wird durch die Messeinstellungen und den verfügbaren
Speicherplatz auf dem angegebenen Medium beeinflusst. (Diese Einstellung beeinflusst die
maximale Aufnahmezeit).
Max. Erf.zeit(s) – Legt die für die Datenerfassung maximal zulässige Zeit in Sekunden fest.
Der Informationsbereich zeigt die maximale Aufnahmezeit an, die vom angegebenen
Speichertyp bestimmt wird. In diesem Bereich wird außerdem die Abtastfrequenz für die
Digitalisierung der Daten angezeigt.
•
Speichern – Bei Bedarf können Sie in der Messungs-Setup-Maske die Funktionstaste
Speichern drücken, um das Messungs-Setup für eine zukünftige Wiederverwendung zu
speichern. Nähere Informationen zur Speicherung des Setups Ihrer Messung finden Sie
im Abschnitt Analysator-Messergebnisse speichern in Kapitel 4, Das Analysator-
Modul.
Aufzeichnen der Messung
•
Wählen Sie in der Maske Setup die Funktionstaste Start , um den Hochlauf/Auslauf -
Modus Daten erfassen zu öffnen.
Im Modus Daten erfassen zeigt die Maske Hochlauf/Auslauf – Daten erfassen den Status
der Datenerfassung an.
7 - 6
Wenn Sie das Symbol einer Messung markieren und die Eingabetaste
(Enter) anstelle der Funktionstaste Start drücken, wird die Setup-
Maske der Messung angezeigt, die Messung wird jedoch nicht
gestartet.

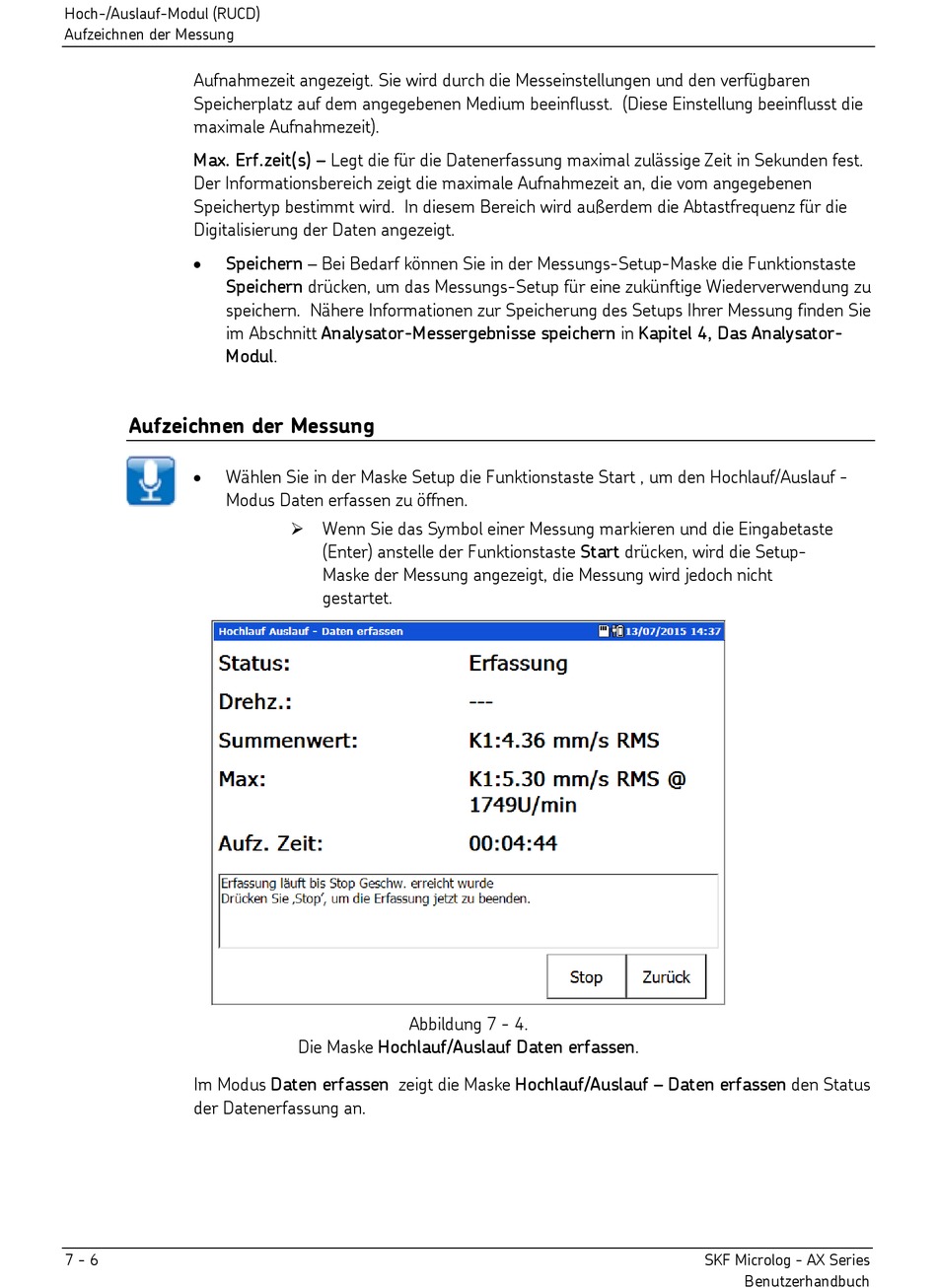

Abbildung 7 - 4.
Die Maske Hochlauf/Auslauf Daten erfassen.
SKF Microlog - AX Series
Benutzerhandbuch
