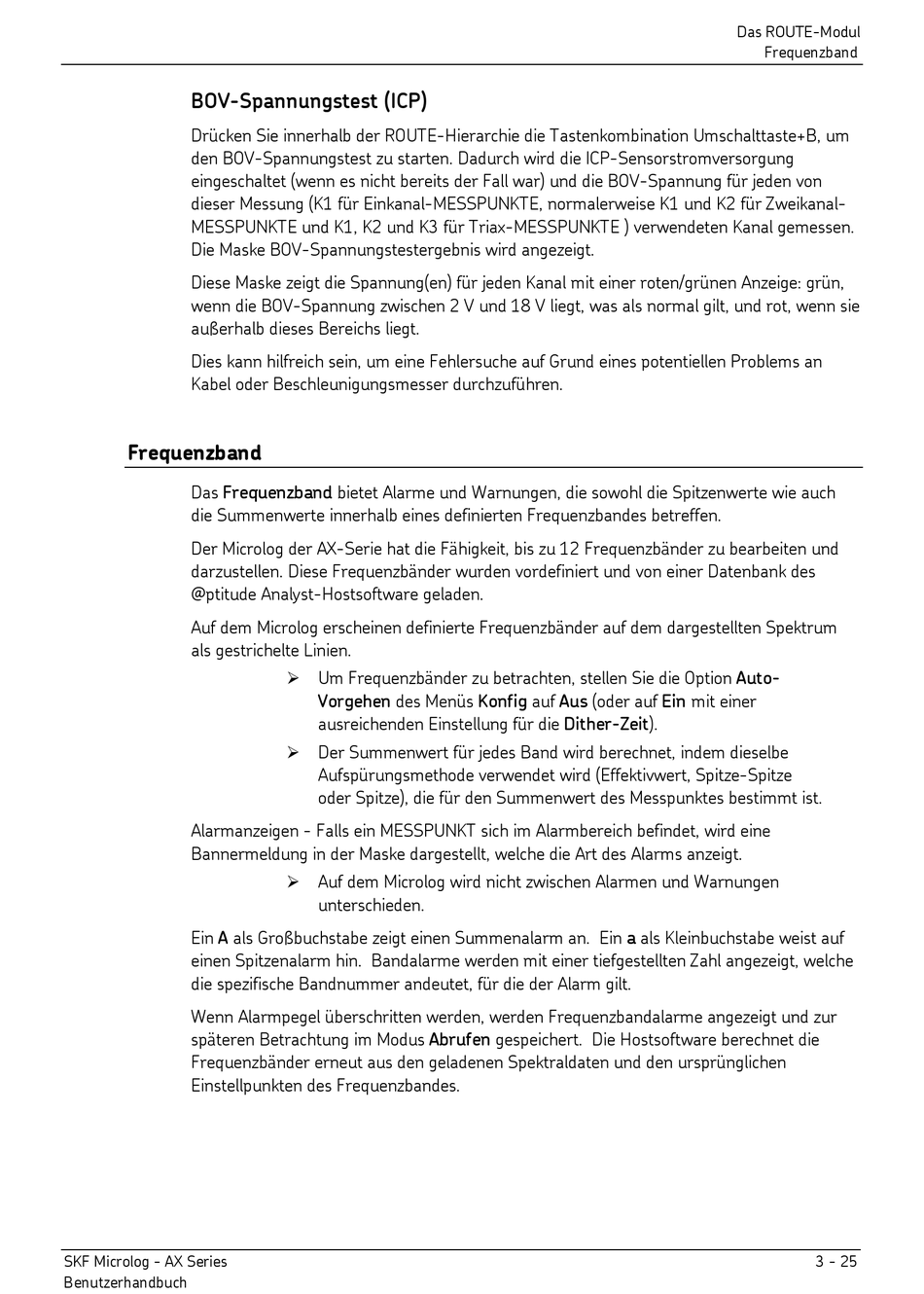

BOV-Spannungstest (ICP)
Drücken Sie innerhalb der ROUTE-Hierarchie die Tastenkombination Umschalttaste+B, um
den BOV-Spannungstest zu starten. Dadurch wird die ICP-Sensorstromversorgung
eingeschaltet (wenn es nicht bereits der Fall war) und die BOV-Spannung für jeden von
dieser Messung (K1 für Einkanal-MESSPUNKTE, normalerweise K1 und K2 für Zweikanal-
MESSPUNKTE und K1, K2 und K3 für Triax-MESSPUNKTE ) verwendeten Kanal gemessen.
Die Maske BOV-Spannungstestergebnis wird angezeigt.
Diese Maske zeigt die Spannung(en) für jeden Kanal mit einer roten/grünen Anzeige: grün,
wenn die BOV-Spannung zwischen 2 V und 18 V liegt, was als normal gilt, und rot, wenn sie
außerhalb dieses Bereichs liegt.
Dies kann hilfreich sein, um eine Fehlersuche auf Grund eines potentiellen Problems an
Kabel oder Beschleunigungsmesser durchzuführen.
Frequenzband
Das Frequenzband bietet Alarme und Warnungen, die sowohl die Spitzenwerte wie auch
die Summenwerte innerhalb eines definierten Frequenzbandes betreffen.
Der Microlog der AX-Serie hat die Fähigkeit, bis zu 12 Frequenzbänder zu bearbeiten und
darzustellen. Diese Frequenzbänder wurden vordefiniert und von einer Datenbank des
@ptitude Analyst-Hostsoftware geladen.
Auf dem Microlog erscheinen definierte Frequenzbänder auf dem dargestellten Spektrum
als gestrichelte Linien.
Alarmanzeigen - Falls ein MESSPUNKT sich im Alarmbereich befindet, wird eine
Bannermeldung in der Maske dargestellt, welche die Art des Alarms anzeigt.
Ein A als Großbuchstabe zeigt einen Summenalarm an. Ein a als Kleinbuchstabe weist auf
einen Spitzenalarm hin. Bandalarme werden mit einer tiefgestellten Zahl angezeigt, welche
die spezifische Bandnummer andeutet, für die der Alarm gilt.
Wenn Alarmpegel überschritten werden, werden Frequenzbandalarme angezeigt und zur
späteren Betrachtung im Modus Abrufen gespeichert. Die Hostsoftware berechnet die
Frequenzbänder erneut aus den geladenen Spektraldaten und den ursprünglichen
Einstellpunkten des Frequenzbandes.
SKF Microlog - AX Series
Benutzerhandbuch
 Um Frequenzbänder zu betrachten, stellen Sie die Option Auto-
Vorgehen des Menüs Konfig auf Aus (oder auf Ein mit einer
ausreichenden Einstellung für die Dither-Zeit).
 Der Summenwert für jedes Band wird berechnet, indem dieselbe
Aufspürungsmethode verwendet wird (Effektivwert, Spitze-Spitze
oder Spitze), die für den Summenwert des Messpunktes bestimmt ist.
 Auf dem Microlog wird nicht zwischen Alarmen und Warnungen
unterschieden.
Das ROUTE-Modul
Frequenzband
3 - 25
