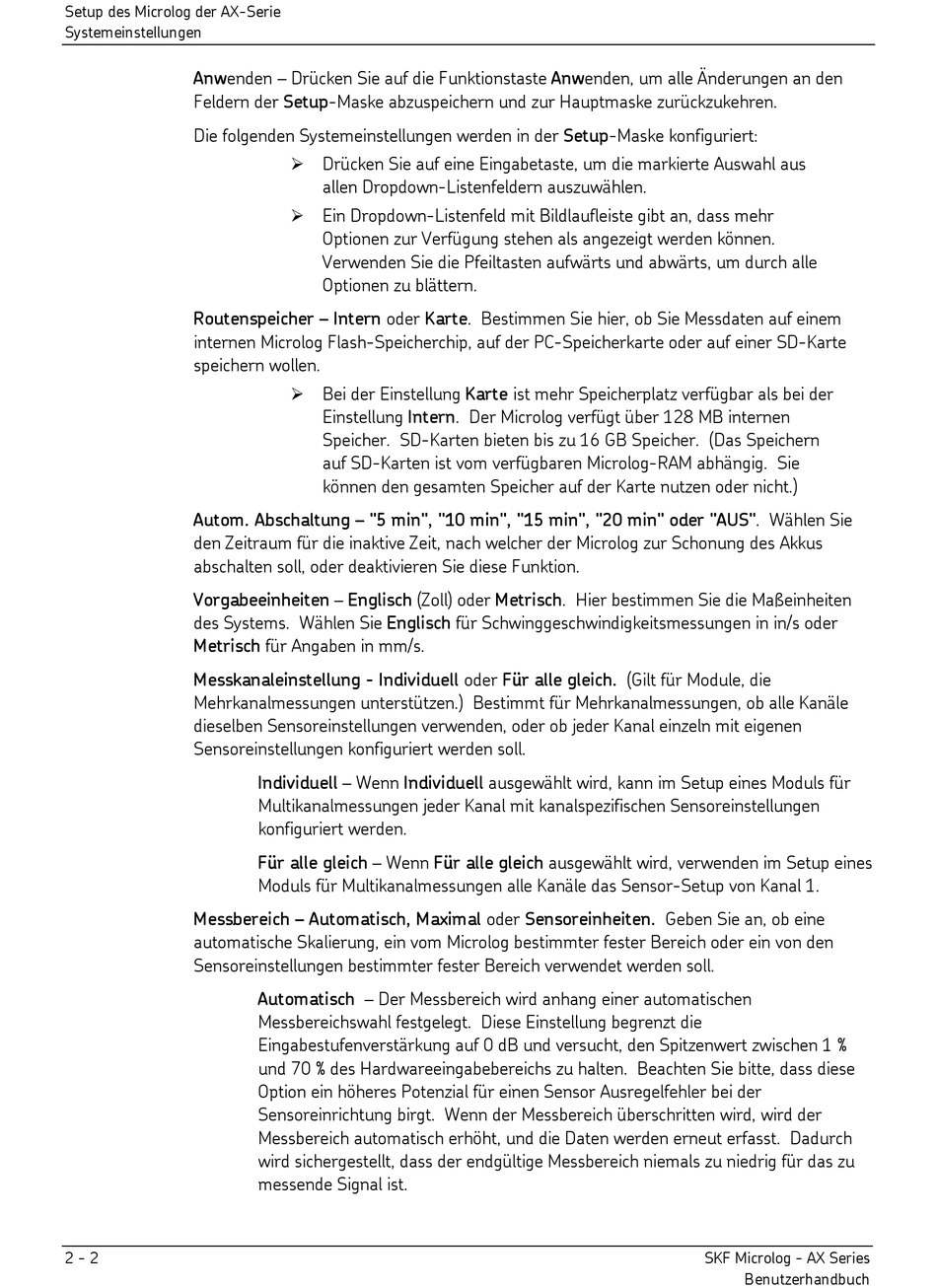

Setup des Microlog der AX-Serie
Systemeinstellungen
Anwenden – Drücken Sie auf die Funktionstaste Anwenden, um alle Änderungen an den
Feldern der Setup-Maske abzuspeichern und zur Hauptmaske zurückzukehren.
Die folgenden Systemeinstellungen werden in der Setup-Maske konfiguriert:
Routenspeicher – Intern oder Karte. Bestimmen Sie hier, ob Sie Messdaten auf einem
internen Microlog Flash-Speicherchip, auf der PC-Speicherkarte oder auf einer SD-Karte
speichern wollen.
Autom. Abschaltung – "5 min", "10 min", "15 min", "20 min" oder "AUS". Wählen Sie
den Zeitraum für die inaktive Zeit, nach welcher der Microlog zur Schonung des Akkus
abschalten soll, oder deaktivieren Sie diese Funktion.
Vorgabeeinheiten – Englisch (Zoll) oder Metrisch. Hier bestimmen Sie die Maßeinheiten
des Systems. Wählen Sie Englisch für Schwinggeschwindigkeitsmessungen in in/s oder
Metrisch für Angaben in mm/s.
Messkanaleinstellung - Individuell oder Für alle gleich. (Gilt für Module, die
Mehrkanalmessungen unterstützen.) Bestimmt für Mehrkanalmessungen, ob alle Kanäle
dieselben Sensoreinstellungen verwenden, oder ob jeder Kanal einzeln mit eigenen
Sensoreinstellungen konfiguriert werden soll.
Messbereich – Automatisch, Maximal oder Sensoreinheiten. Geben Sie an, ob eine
automatische Skalierung, ein vom Microlog bestimmter fester Bereich oder ein von den
Sensoreinstellungen bestimmter fester Bereich verwendet werden soll.
2 - 2
Drücken Sie auf eine Eingabetaste, um die markierte Auswahl aus
allen Dropdown-Listenfeldern auszuwählen.
Ein Dropdown-Listenfeld mit Bildlaufleiste gibt an, dass mehr
Optionen zur Verfügung stehen als angezeigt werden können.
Verwenden Sie die Pfeiltasten aufwärts und abwärts, um durch alle
Optionen zu blättern.
Bei der Einstellung Karte ist mehr Speicherplatz verfügbar als bei der
Einstellung Intern. Der Microlog verfügt über 128 MB internen
Speicher. SD-Karten bieten bis zu 16 GB Speicher. (Das Speichern
auf SD-Karten ist vom verfügbaren Microlog-RAM abhängig. Sie
können den gesamten Speicher auf der Karte nutzen oder nicht.)
Individuell – Wenn Individuell ausgewählt wird, kann im Setup eines Moduls für
Multikanalmessungen jeder Kanal mit kanalspezifischen Sensoreinstellungen
konfiguriert werden.
Für alle gleich – Wenn Für alle gleich ausgewählt wird, verwenden im Setup eines
Moduls für Multikanalmessungen alle Kanäle das Sensor-Setup von Kanal 1.
Automatisch – Der Messbereich wird anhang einer automatischen
Messbereichswahl festgelegt. Diese Einstellung begrenzt die
Eingabestufenverstärkung auf 0 dB und versucht, den Spitzenwert zwischen 1 %
und 70 % des Hardwareeingabebereichs zu halten. Beachten Sie bitte, dass diese
Option ein höheres Potenzial für einen Sensor Ausregelfehler bei der
Sensoreinrichtung birgt. Wenn der Messbereich überschritten wird, wird der
Messbereich automatisch erhöht, und die Daten werden erneut erfasst. Dadurch
wird sichergestellt, dass der endgültige Messbereich niemals zu niedrig für das zu
messende Signal ist.
SKF Microlog - AX Series
Benutzerhandbuch
