Auswuchtmodul
Auswuchten mit dem Stroboskop

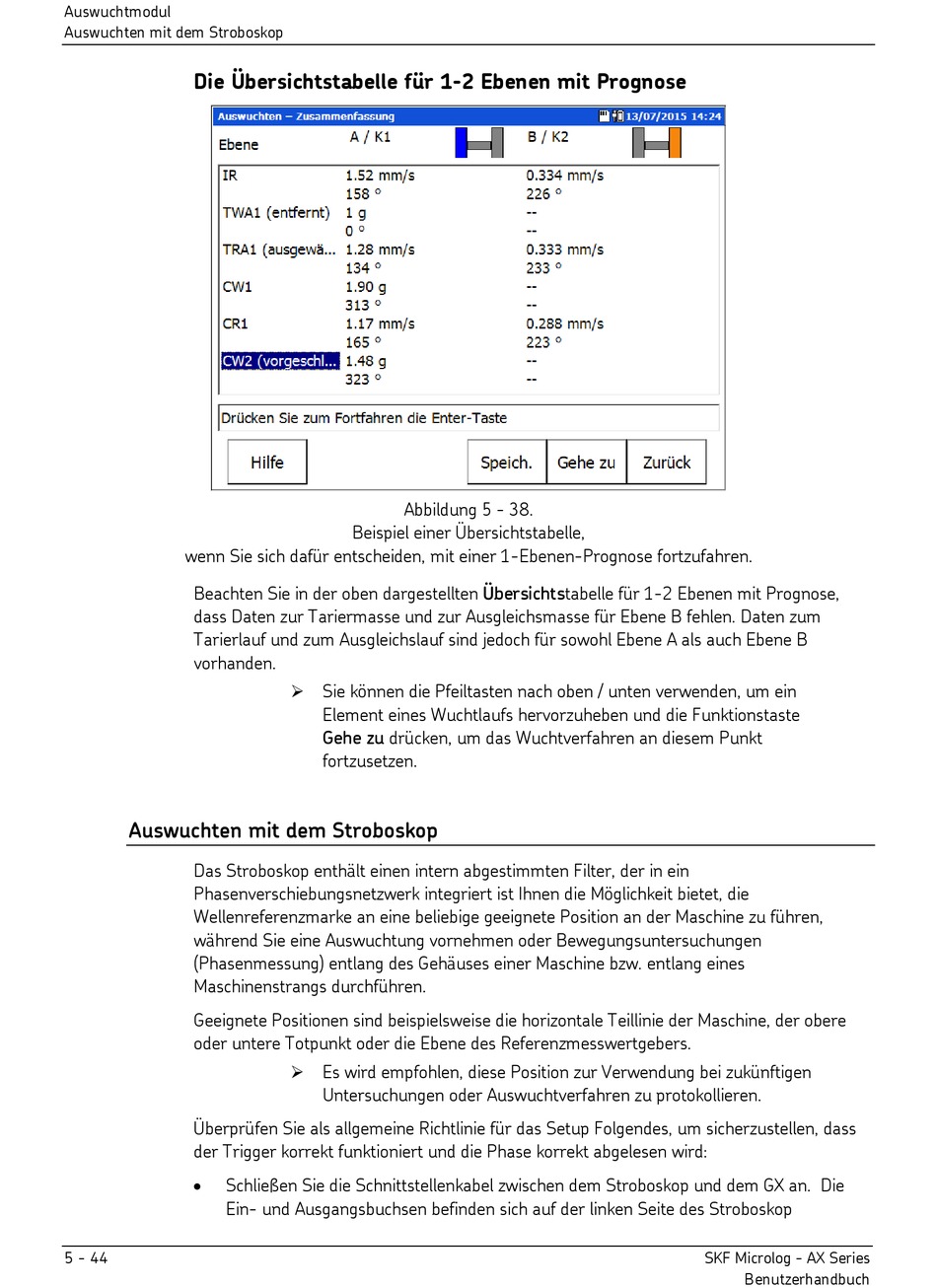

Die Übersichtstabelle für 1-2 Ebenen mit Prognose
wenn Sie sich dafür entscheiden, mit einer 1-Ebenen-Prognose fortzufahren.
Beachten Sie in der oben dargestellten Übersichtstabelle für 1-2 Ebenen mit Prognose,
dass Daten zur Tariermasse und zur Ausgleichsmasse für Ebene B fehlen. Daten zum
Tarierlauf und zum Ausgleichslauf sind jedoch für sowohl Ebene A als auch Ebene B
vorhanden.
Auswuchten mit dem Stroboskop
Das Stroboskop enthält einen intern abgestimmten Filter, der in ein
Phasenverschiebungsnetzwerk integriert ist Ihnen die Möglichkeit bietet, die
Wellenreferenzmarke an eine beliebige geeignete Position an der Maschine zu führen,
während Sie eine Auswuchtung vornehmen oder Bewegungsuntersuchungen
(Phasenmessung) entlang des Gehäuses einer Maschine bzw. entlang eines
Maschinenstrangs durchführen.
Geeignete Positionen sind beispielsweise die horizontale Teillinie der Maschine, der obere
oder untere Totpunkt oder die Ebene des Referenzmesswertgebers.
Überprüfen Sie als allgemeine Richtlinie für das Setup Folgendes, um sicherzustellen, dass
der Trigger korrekt funktioniert und die Phase korrekt abgelesen wird:
•
Schließen Sie die Schnittstellenkabel zwischen dem Stroboskop und dem GX an. Die
Ein- und Ausgangsbuchsen befinden sich auf der linken Seite des Stroboskop
5 - 44
Abbildung 5 - 38.
Beispiel einer Übersichtstabelle,
Sie können die Pfeiltasten nach oben / unten verwenden, um ein
Element eines Wuchtlaufs hervorzuheben und die Funktionstaste
Gehe zu drücken, um das Wuchtverfahren an diesem Punkt
fortzusetzen.
Es wird empfohlen, diese Position zur Verwendung bei zukünftigen
Untersuchungen oder Auswuchtverfahren zu protokollieren.
SKF Microlog - AX Series
Benutzerhandbuch
