Konformitätsprüfungs-Modul
Durchführen einer Konformitätsprüfung
•
Zur Bestimmung der Messstellen an der Maschine/Anlage drücken Sie die
Funktionstaste Grafisch . Die eingeblendete Grafik zeigt die Messpositionen an.
Beachten Sie, dass die Schaltfläche Grafisch nur angezeigt wird, wenn die Voralge ein
Bild enthält.
•
Drücken Sie auf Tabelle, um zur Maske Messergebnisse zurückzuschalten.
•
Befestigen Sie den Sensor sorgfältig an der richtigen Stelle und mit der gewünschten
Ausrichtung auf der Maschine und drücken Sie eine der beiden Eingabetasten, um den
Testvorgang anzustoßen. Auf der Maske wird kurz eine Meldung eingeblendet, die
anzeigt, dass eine Messung im Gange ist. Danach werden die Ergebnisse für die aktuelle
Messstelle angezeigt und zur nächsten Position weitergeschaltet.
9 - 18

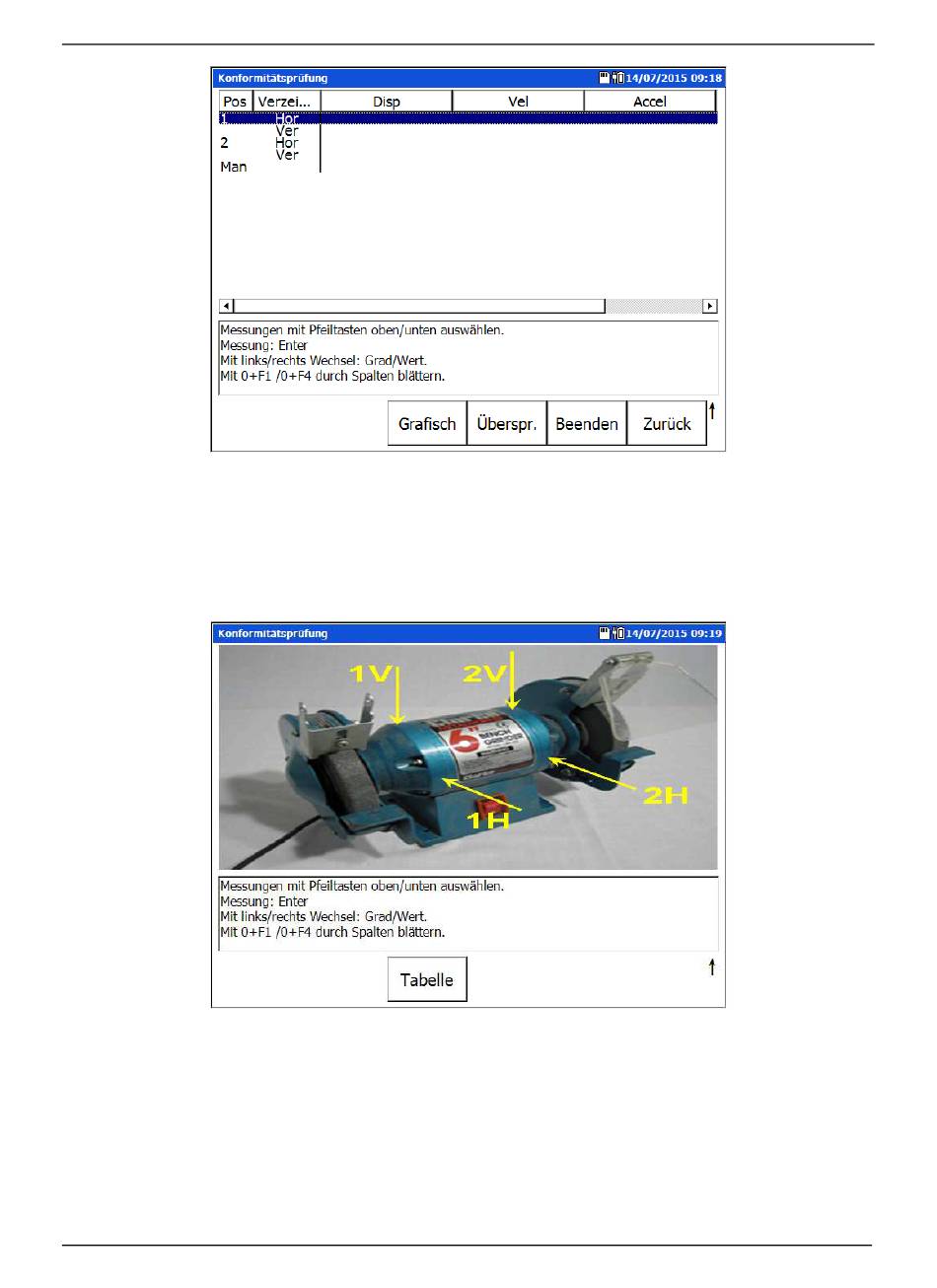

Abbildung 9 - 19.
Maske Messergebnisse.
Abbildung 9 - 20.
Maschinenbild mit Anzeige der Messstellen.
