Übersicht
Mit dem Analysator-Modul des Microlog können Sie Messdaten für MESSPUNKTE erfassen,
die bis dahin nicht von der @ptitude Analyst-Hostsoftware auf den Microlog geladen worden
sind. Da diese Messungen nicht als Teil der Datenerfassungs-ROUTEs auf den Microlog
geladen werden, werden sie oftmals als „Analysator"-Messungen bezeichnet.
Im Analysator-Modus können Sie schnell eine der drei vordefinierten „Standard"-
Schwingungsmessungen anwenden oder eine neue „benutzerdefinierte" Messung aufstellen
und sofort die Daten der neuen Messung zum Zweck der Analyse vor Ort erfassen. Nach
Erfassung der Daten können die Daten der Analysator-Messung für einen zukünftigen Abruf
im Microlog gespeichert sowie an den Host-Computer übertragen und mit der SKF-
Software Analyse- und Reportingmanager (ARM) angezeigt werden.
Der CMXA 80-SL-Z2 Microlog hat Beschränkungen bezüglich der Zubehörtypen, die
zusammen mit dem Instrument in Bereichen der ATEX Zone 2 verwendet werden
können. In manchen Fällen schränkt dies die Arten von MESSPUNKTEN ein, die
erfasst werden können.
In Anhang D dieses Handbuchs finden Sie wichtige Einschränkungen für die
Verwendung des CMXA 80-SL-Z2 Microlog in einem beschränkten Zone 2-Bereich.
Alle Analysator-Messungen werden über die Maske Analysator des Microlog gestartet.
•
Verwenden Sie in der Hauptmenümaske die Pfeiltasten, um das Analysator-Symbol zu
markieren, und drücken Sie dann eine Eingabetaste. Die Maske Analysator wird
angezeigt.
SKF Microlog - AX Series
Benutzerhandbuch
Ihre benutzerdefinierten Analysator-Mess-Setups können auch im
Microlog gespeichert und jederzeit zur Wiederverwendung abgerufen
werden.
Das Analysemodul ist für Analysen eingeschwungener („stationärer")
Maschinen vorgesehen. Zur Auswertung von nicht eingeschwungenen
(„instationären") Maschinen ist das Microlog Datenerfassungs-Modul
zu verwenden.

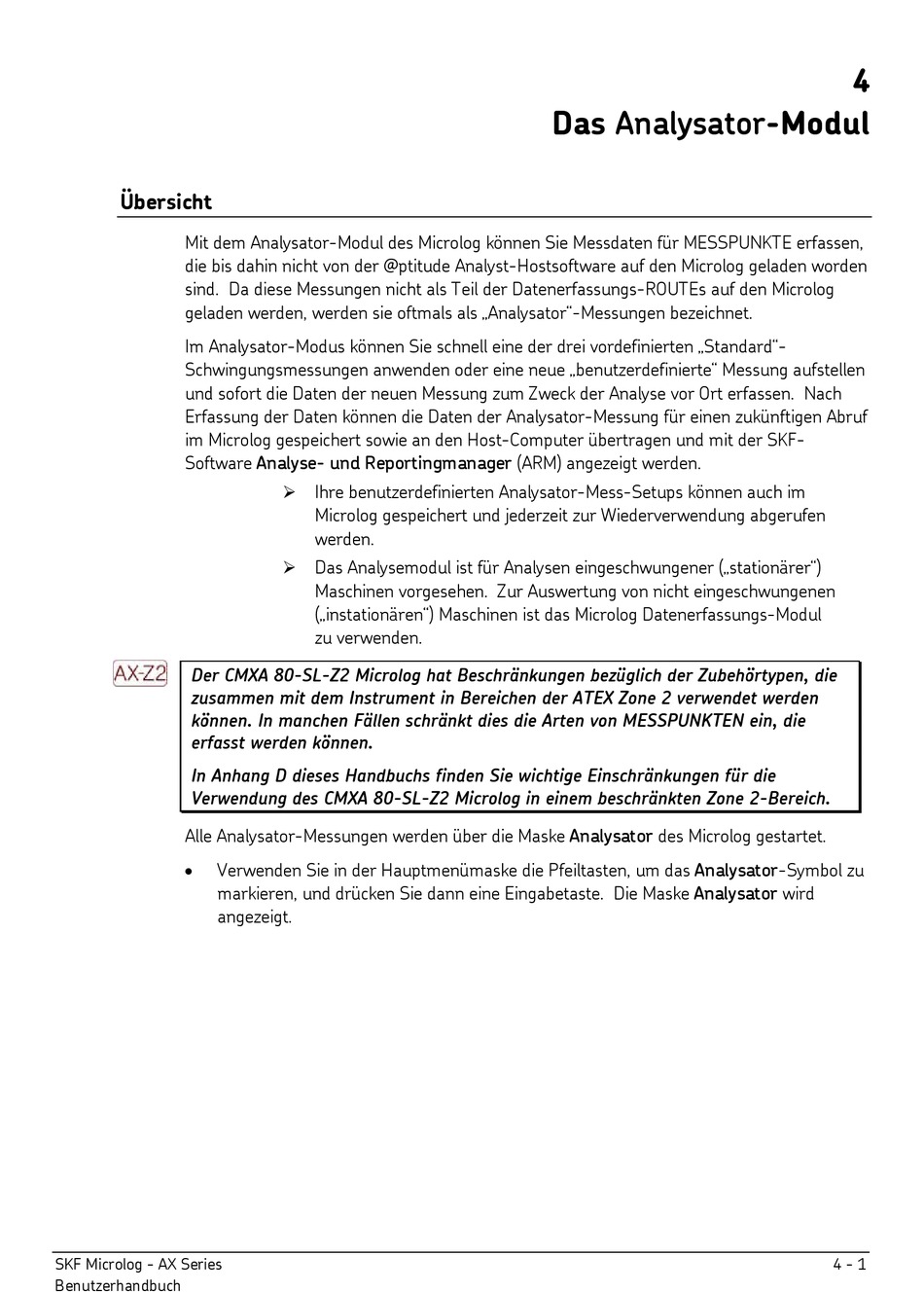

Das Analysator-Modul
4
4 - 1
