Hoch-/Auslauf-Modul (RUCD)
Anzeige erfasster Daten

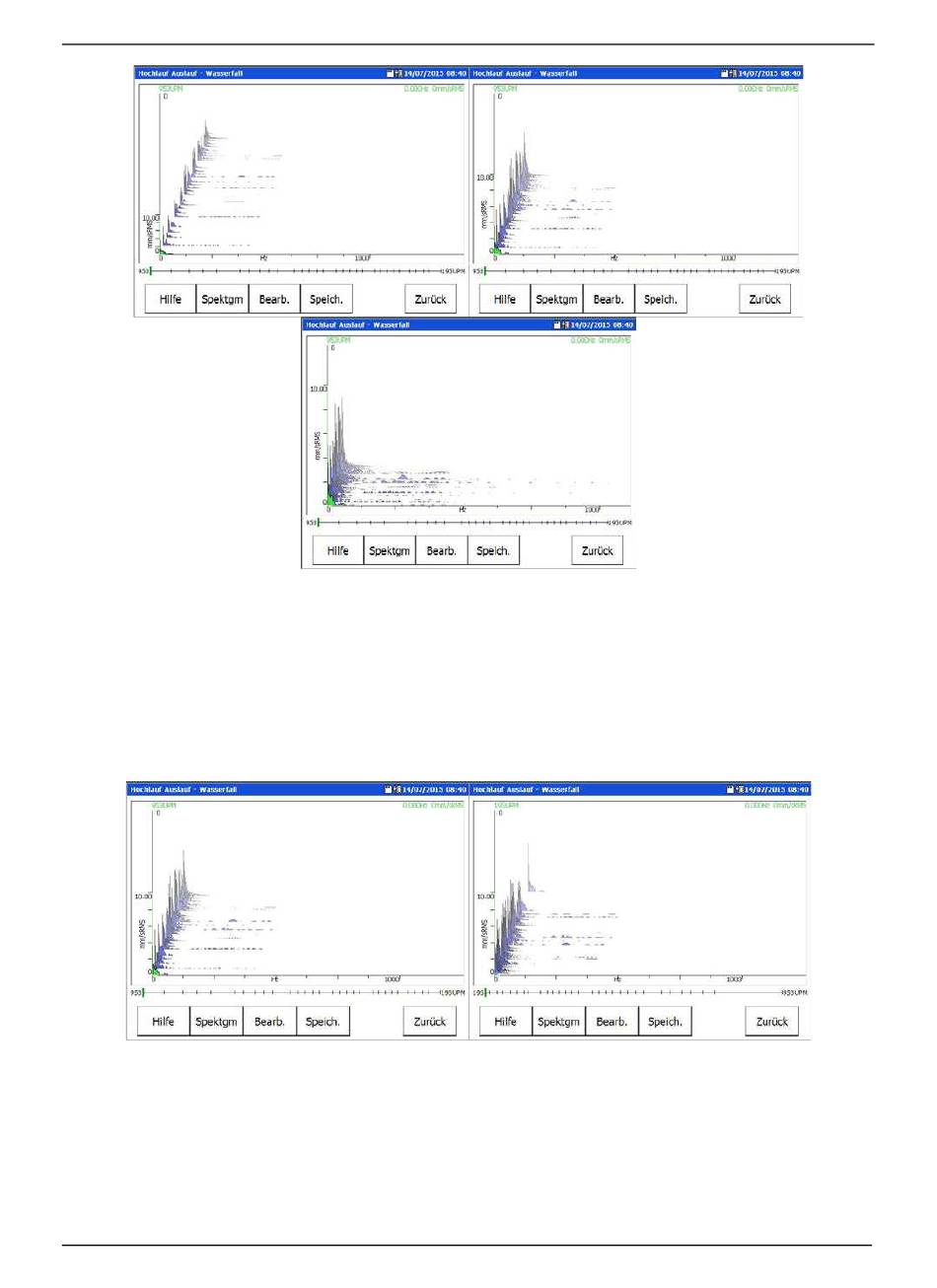

Beispiele für die Einstellungen Niedrig, Mittel und Hoch für die Option Kurvenhöhe.
Anzeige-Ordnung – (Vorwärts oder Rückwärts)
Beispiel der Einstellungen Vorwärts (links) und Rückwärts (rechts) für die Option Anzeige-Ordnung.
Unterdrückung – (0 % - 25 %) - Entfernt einen angegebenen Prozentwert des
Rauschpegels jedes Spektrums. Diese Option unterstützt Sie bei der Erkennung von
Maschinenordnungen oder Strukturfrequenzen.
7 - 20
Abbildung 7 - 17.
Vorwärts – Die Wasserfallspektren werden vom ältesten (vorne im Wasserfall) zum
neuesten (hinten im Wasserfall) angezeigt.
Rückwärts – Die Spektren werden vom neuesten (vorne im Wasserfall) zum
ältesten (hinten im Wasserfall) angezeigt.
Abbildung 7 - 18.
SKF Microlog - AX Series
Benutzerhandbuch
