Bandrollenschallüberwachungs-Modul
Hardware-Setup
Anschließen der Kopfhörer und Anpassung der Kopfhörerlautstärke
Für die Verwendung von Kopfhörern ist das Zubehörkabel CMAC 5078 (Kopfhörerkabel)
erforderlich.
So verbinden Sie die Kopfhörer mit dem Microlog:
•
Verbinden Sie das Kopfhörerkabel mit dem Anschluss USB Host/CH R/Kopfhörer am
Microlog.
•
Verbinden Sie den Stecker des Kopfhörers mit der Buchse des Kopfhörerkabels.
Kopfhörersteuerung über das Tastenfeld
Die Titelleiste der Datenerfassungsmaske zeigt den überwachten Kanal und die
Kopfhörerlautstärke (0 bis +10, oder Stumm) an.
Über die Einstellung K1 – Hüllkurvenakustik hört der Bediener die Hochfrequenztöne, die
Menschen normalerweise nicht hören können. Um dies zu erreichen wird das Signal
gefiltert, um normal hörbare Hintergrundgeräusche zu entfernen (Filterbereich = 7 kHz –
40 kHz). Danach wird die Frequenz des Signals so verschoben, dass die hochfrequenten
Industriegeräusche, die in der Frühphase mechanischer Fehler auftreten, für das
menschliche Ohr hörbar werden.
11 - 10

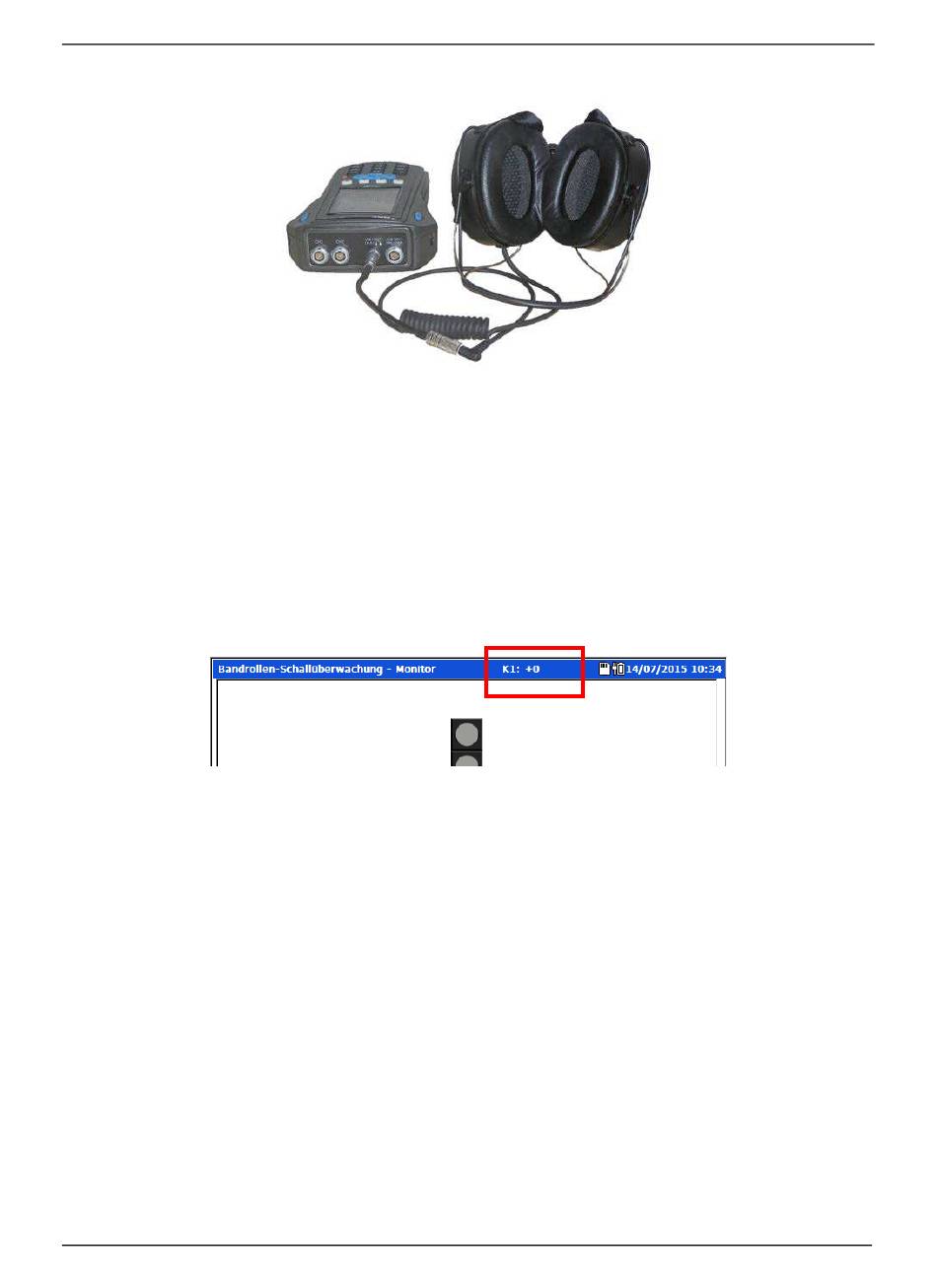

Abbildung 11 - 10.
Anschließen der Kopfhörer.
Abbildung 11 - 11.
Titelleiste mit Kopfhörerkanal und Lautstärke.
K1 - Hüllkurvenakustik, oder
K2 – roher, ungefilterter Klang
SKF Microlog - AX Series
Benutzerhandbuch
