Setup des Microlog der AX-Serie
Allgemeine Messeinstellungen

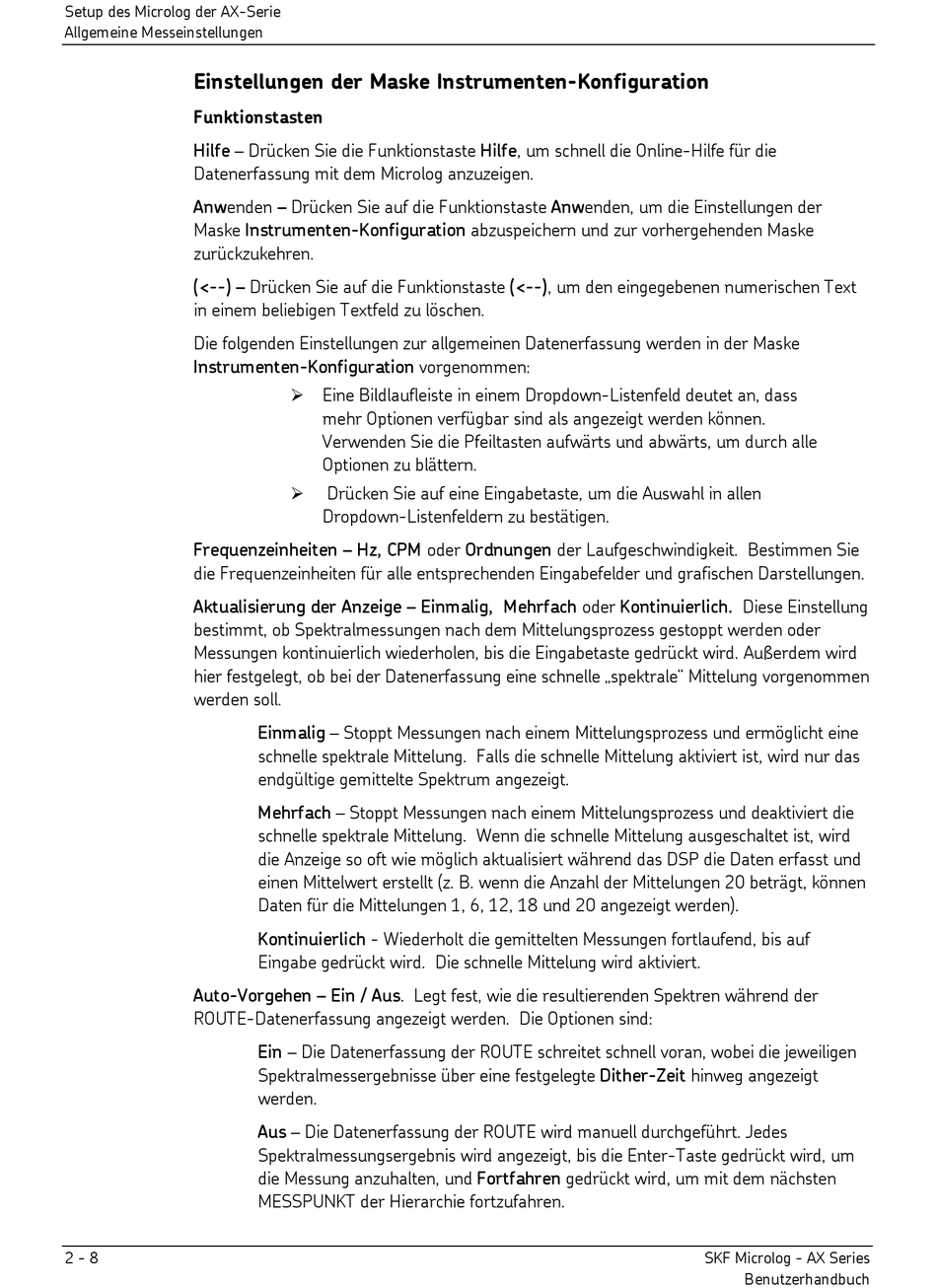

Einstellungen der Maske Instrumenten-Konfiguration
Funktionstasten
Hilfe – Drücken Sie die Funktionstaste Hilfe, um schnell die Online-Hilfe für die
Datenerfassung mit dem Microlog anzuzeigen.
Anwenden – Drücken Sie auf die Funktionstaste Anwenden, um die Einstellungen der
Maske Instrumenten-Konfiguration abzuspeichern und zur vorhergehenden Maske
zurückzukehren.
(<--) – Drücken Sie auf die Funktionstaste (<--), um den eingegebenen numerischen Text
in einem beliebigen Textfeld zu löschen.
Die folgenden Einstellungen zur allgemeinen Datenerfassung werden in der Maske
Instrumenten-Konfiguration vorgenommen:
Frequenzeinheiten – Hz, CPM oder Ordnungen der Laufgeschwindigkeit. Bestimmen Sie
die Frequenzeinheiten für alle entsprechenden Eingabefelder und grafischen Darstellungen.
Aktualisierung der Anzeige – Einmalig, Mehrfach oder Kontinuierlich. Diese Einstellung
bestimmt, ob Spektralmessungen nach dem Mittelungsprozess gestoppt werden oder
Messungen kontinuierlich wiederholen, bis die Eingabetaste gedrückt wird. Außerdem wird
hier festgelegt, ob bei der Datenerfassung eine schnelle „spektrale" Mittelung vorgenommen
werden soll.
Auto-Vorgehen – Ein / Aus. Legt fest, wie die resultierenden Spektren während der
ROUTE-Datenerfassung angezeigt werden. Die Optionen sind:
2 - 8
Eine Bildlaufleiste in einem Dropdown-Listenfeld deutet an, dass
mehr Optionen verfügbar sind als angezeigt werden können.
Verwenden Sie die Pfeiltasten aufwärts und abwärts, um durch alle
Optionen zu blättern.
Drücken Sie auf eine Eingabetaste, um die Auswahl in allen
Dropdown-Listenfeldern zu bestätigen.
Einmalig – Stoppt Messungen nach einem Mittelungsprozess und ermöglicht eine
schnelle spektrale Mittelung. Falls die schnelle Mittelung aktiviert ist, wird nur das
endgültige gemittelte Spektrum angezeigt.
Mehrfach – Stoppt Messungen nach einem Mittelungsprozess und deaktiviert die
schnelle spektrale Mittelung. Wenn die schnelle Mittelung ausgeschaltet ist, wird
die Anzeige so oft wie möglich aktualisiert während das DSP die Daten erfasst und
einen Mittelwert erstellt (z. B. wenn die Anzahl der Mittelungen 20 beträgt, können
Daten für die Mittelungen 1, 6, 12, 18 und 20 angezeigt werden).
Kontinuierlich - Wiederholt die gemittelten Messungen fortlaufend, bis auf
Eingabe gedrückt wird. Die schnelle Mittelung wird aktiviert.
Ein – Die Datenerfassung der ROUTE schreitet schnell voran, wobei die jeweiligen
Spektralmessergebnisse über eine festgelegte Dither-Zeit hinweg angezeigt
werden.
Aus – Die Datenerfassung der ROUTE wird manuell durchgeführt. Jedes
Spektralmessungsergebnis wird angezeigt, bis die Enter-Taste gedrückt wird, um
die Messung anzuhalten, und Fortfahren gedrückt wird, um mit dem nächsten
MESSPUNKT der Hierarchie fortzufahren.
SKF Microlog - AX Series
Benutzerhandbuch
