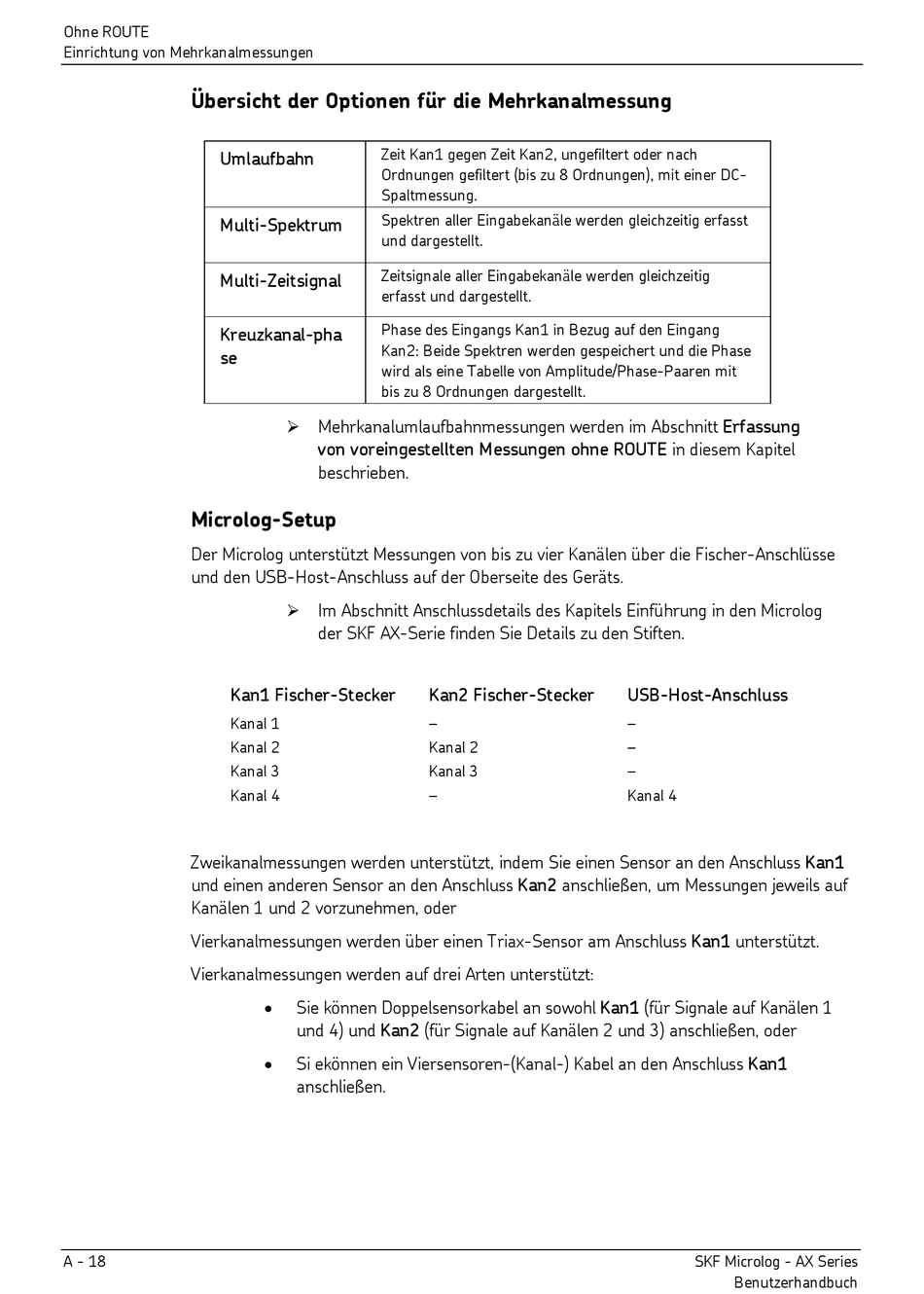

Ohne ROUTE
Einrichtung von Mehrkanalmessungen
Übersicht der Optionen für die Mehrkanalmessung
Umlaufbahn
Multi-Spektrum
Multi-Zeitsignal
Kreuzkanal-pha
se
Microlog-Setup
Der Microlog unterstützt Messungen von bis zu vier Kanälen über die Fischer-Anschlüsse
und den USB-Host-Anschluss auf der Oberseite des Geräts.
Kan1 Fischer-Stecker
Kanal 1
Kanal 2
Kanal 3
Kanal 4
Zweikanalmessungen werden unterstützt, indem Sie einen Sensor an den Anschluss Kan1
und einen anderen Sensor an den Anschluss Kan2 anschließen, um Messungen jeweils auf
Kanälen 1 und 2 vorzunehmen, oder
Vierkanalmessungen werden über einen Triax-Sensor am Anschluss Kan1 unterstützt.
Vierkanalmessungen werden auf drei Arten unterstützt:
A - 18
Zeit Kan1 gegen Zeit Kan2, ungefiltert oder nach
Ordnungen gefiltert (bis zu 8 Ordnungen), mit einer DC-
Spaltmessung.
Spektren aller Eingabekanäle werden gleichzeitig erfasst
und dargestellt.
Zeitsignale aller Eingabekanäle werden gleichzeitig
erfasst und dargestellt.
Phase des Eingangs Kan1 in Bezug auf den Eingang
Kan2: Beide Spektren werden gespeichert und die Phase
wird als eine Tabelle von Amplitude/Phase-Paaren mit
bis zu 8 Ordnungen dargestellt.
Mehrkanalumlaufbahnmessungen werden im Abschnitt Erfassung
von voreingestellten Messungen ohne ROUTE in diesem Kapitel
beschrieben.
Im Abschnitt Anschlussdetails des Kapitels Einführung in den Microlog
der SKF AX-Serie finden Sie Details zu den Stiften.
Kan2 Fischer-Stecker
–
Kanal 2
Kanal 3
–
•
Sie können Doppelsensorkabel an sowohl Kan1 (für Signale auf Kanälen 1
und 4) und Kan2 (für Signale auf Kanälen 2 und 3) anschließen, oder
•
Si ekönnen ein Viersensoren-(Kanal-) Kabel an den Anschluss Kan1
anschließen.
USB-Host-Anschluss
–
–
–
Kanal 4
SKF Microlog - AX Series
Benutzerhandbuch
