Konformitätsprüfungs-Modul
Einrichten/Anpassen von Vorlagen für die Konformitätsprüfung
Registerkarten
Messung – Zur Festlegung des Typs und der Position des Sensors für die
Schwingungsmessung
Machine Picture – (Maschinenbild) Anzeige einer vom Benutzer vorgegebenen Abbildung
bzw. eines Diagramms der Testmaschine mit den Sensorpositionen.
FFT-Steuerung– Ermöglicht die Änderung von FFT-Parametern.
Grade Labels – (Gradbezeichnungen) Legt die Anzahl der Testalarme und die
Bezeichnungen fest.
Grade Bands – (Gradbänder) Legt die Anzahl der Testmessungen (Bänder) für jede
Sensorposition fest, definiert die vorgegebenen Messtypen und den Frequenzbereich.
Grade Boundaries – (Gradgrenzen) Legt die Alarmpegel für jeden Alarm an den einzelnen
Messstellen fest.
Registerkarte „Messung"
Die Einstellungen auf dieser Registerkarte definieren den Typ des benutzten
Schwingungssensors, die Anzahl der Testmesspositionen und die Ausrichtung(en) der
Sensoren. Zur Beachtung: Der angegebene Sensortyp (accel, vel., disp. usw.) bestimmt den
Typ des erfassten FFT-Spektrums (Beschleunigung, Geschwindigkeit, Weg usw.).
Unterregisterkarte „Messung – Messwertgeber"
Maßeinheiten – Wählen Sie aus dem Dropdown-Listenfeld die gewünschten Maßeinheiten
aus. Beachten Sie, dass abgeleitete (integrierte) Maßeinheiten verwendet werden können,
um einzelne Messbänder anzugeben.
Empfindlichkeit – Verwenden Sie das alphanumerische Tastenfeld, um die Empfindlichkeit
des Messwertgebers in Millivolt (mV) pro technische Einheit (TE) einzugeben.
TM
ICP
– Geben Sie an, ob ICP-Antrieb auf den Messwertgeber angewandet werden soll (On)
oder nicht (Off"). Beachten Sie, dass bei Auswahl der Maßeinheiten in der Drop-Down-Liste
die normale ICP-Kraft des Messwertgebers abgeleitet und angewandt wird. Dieses
Standardverhalten sollte bei Bedarf außer Kraft gesetzt werden.
9 - 6

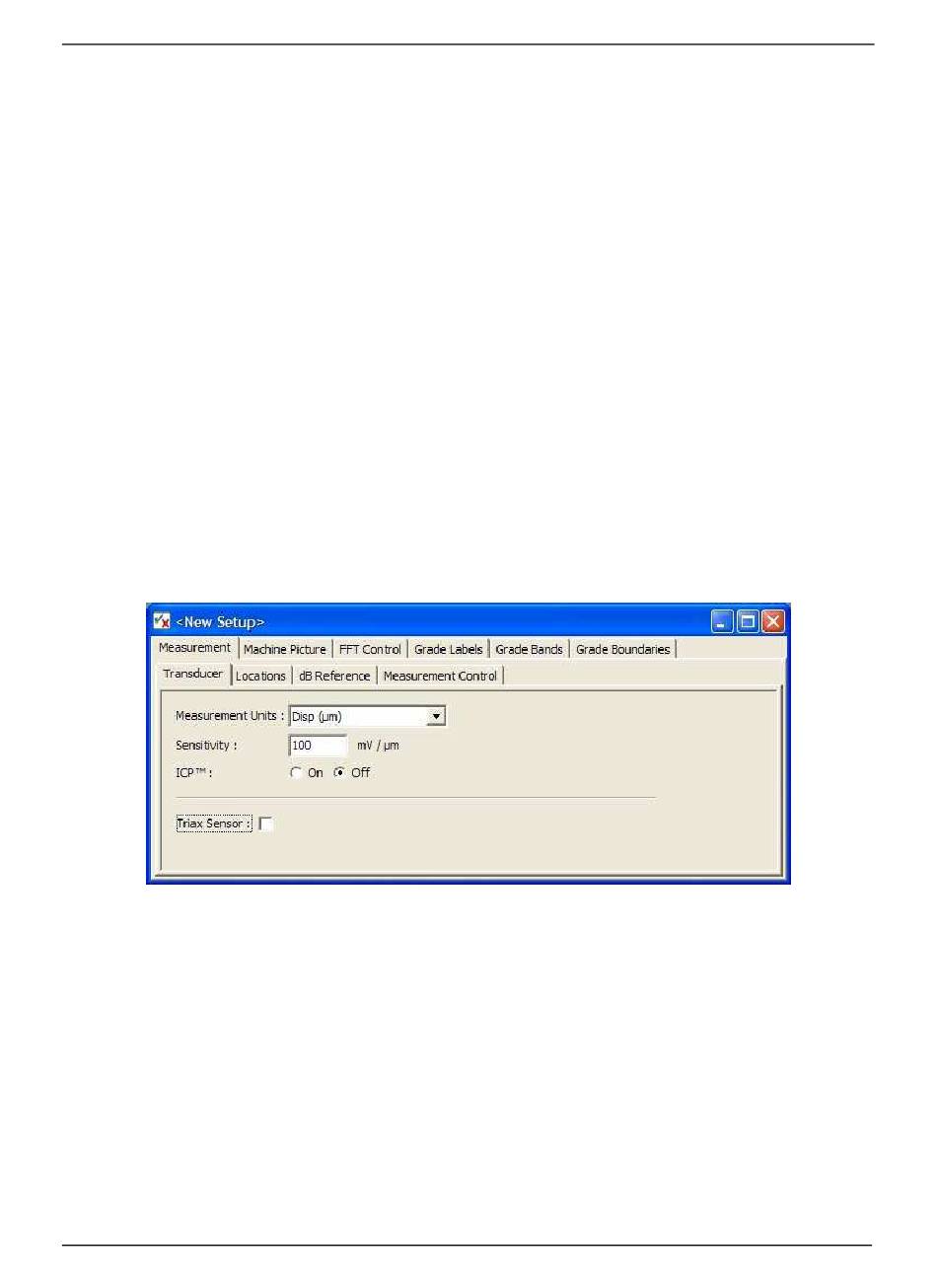

Abbildung 9 - 6.
Konfigurationsregisterkarte Messung – Messwertgeber.
