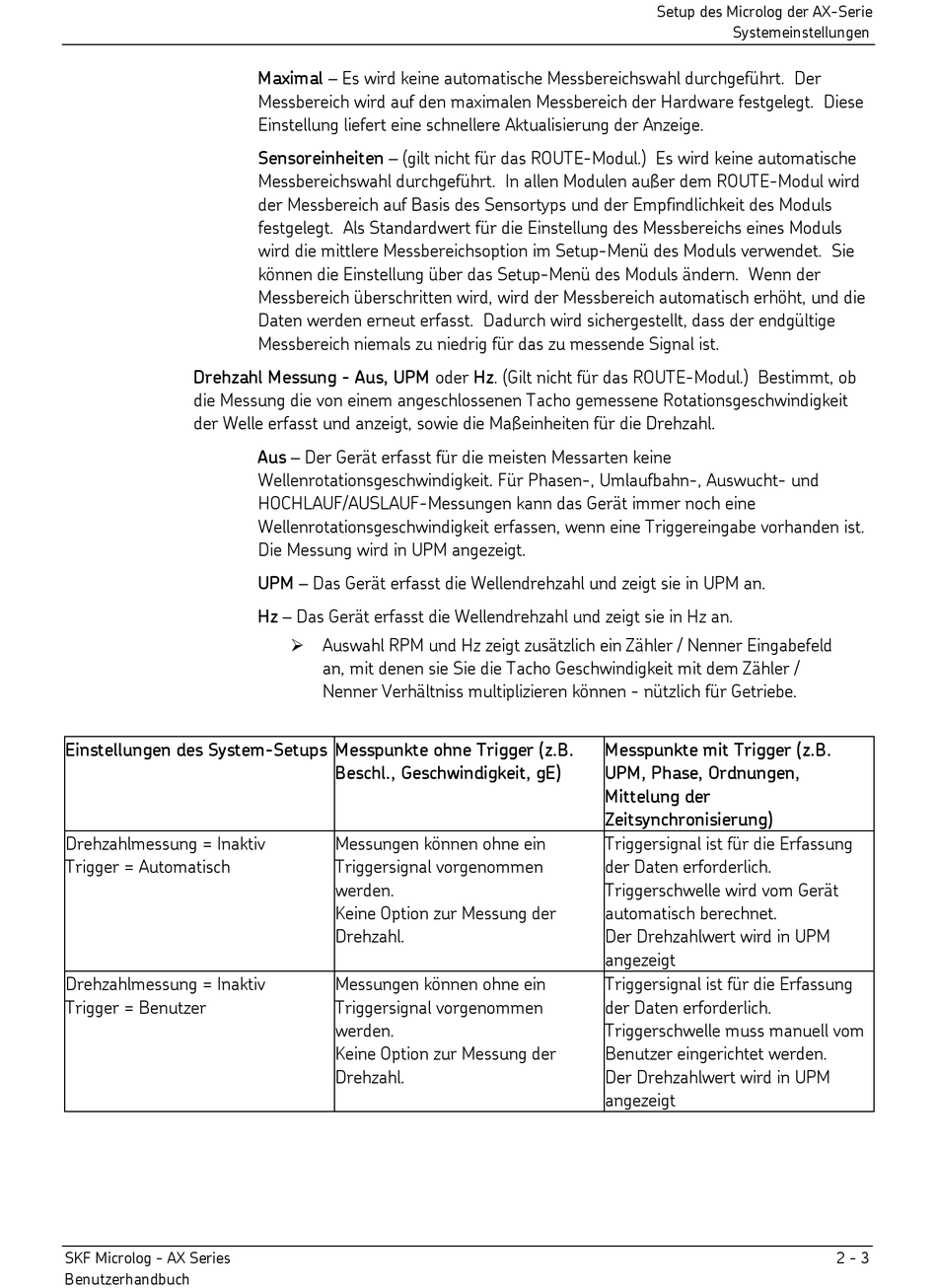

Drehzahl Messung - Aus, UPM oder Hz. (Gilt nicht für das ROUTE-Modul.) Bestimmt, ob
die Messung die von einem angeschlossenen Tacho gemessene Rotationsgeschwindigkeit
der Welle erfasst und anzeigt, sowie die Maßeinheiten für die Drehzahl.
Einstellungen des System-Setups Messpunkte ohne Trigger (z.B.
Drehzahlmessung = Inaktiv
Trigger = Automatisch
Drehzahlmessung = Inaktiv
Trigger = Benutzer
SKF Microlog - AX Series
Benutzerhandbuch
Maximal – Es wird keine automatische Messbereichswahl durchgeführt. Der
Messbereich wird auf den maximalen Messbereich der Hardware festgelegt. Diese
Einstellung liefert eine schnellere Aktualisierung der Anzeige.
Sensoreinheiten – (gilt nicht für das ROUTE-Modul.) Es wird keine automatische
Messbereichswahl durchgeführt. In allen Modulen außer dem ROUTE-Modul wird
der Messbereich auf Basis des Sensortyps und der Empfindlichkeit des Moduls
festgelegt. Als Standardwert für die Einstellung des Messbereichs eines Moduls
wird die mittlere Messbereichsoption im Setup-Menü des Moduls verwendet. Sie
können die Einstellung über das Setup-Menü des Moduls ändern. Wenn der
Messbereich überschritten wird, wird der Messbereich automatisch erhöht, und die
Daten werden erneut erfasst. Dadurch wird sichergestellt, dass der endgültige
Messbereich niemals zu niedrig für das zu messende Signal ist.
Aus – Der Gerät erfasst für die meisten Messarten keine
Wellenrotationsgeschwindigkeit. Für Phasen-, Umlaufbahn-, Auswucht- und
HOCHLAUF/AUSLAUF-Messungen kann das Gerät immer noch eine
Wellenrotationsgeschwindigkeit erfassen, wenn eine Triggereingabe vorhanden ist.
Die Messung wird in UPM angezeigt.
UPM – Das Gerät erfasst die Wellendrehzahl und zeigt sie in UPM an.
Hz – Das Gerät erfasst die Wellendrehzahl und zeigt sie in Hz an.
 Auswahl RPM und Hz zeigt zusätzlich ein Zähler / Nenner Eingabefeld
an, mit denen sie Sie die Tacho Geschwindigkeit mit dem Zähler /
Nenner Verhältniss multiplizieren können - nützlich für Getriebe.
Beschl., Geschwindigkeit, gE)
Messungen können ohne ein
Triggersignal vorgenommen
werden.
Keine Option zur Messung der
Drehzahl.
Messungen können ohne ein
Triggersignal vorgenommen
werden.
Keine Option zur Messung der
Drehzahl.
Setup des Microlog der AX-Serie
Systemeinstellungen
Messpunkte mit Trigger (z.B.
UPM, Phase, Ordnungen,
Mittelung der
Zeitsynchronisierung)
Triggersignal ist für die Erfassung
der Daten erforderlich.
Triggerschwelle wird vom Gerät
automatisch berechnet.
Der Drehzahlwert wird in UPM
angezeigt
Triggersignal ist für die Erfassung
der Daten erforderlich.
Triggerschwelle muss manuell vom
Benutzer eingerichtet werden.
Der Drehzahlwert wird in UPM
angezeigt
