Kreis (Gefahralarm) an. Die Titelleiste der Maske zeigt die Anzahl der MESSPUNKTE an, die
über die Gesamtzahl der MESSPUNKTE in der Hierarchie hinaus erfasst wurden.
Anzahl der erfassten MESSPUNKTE ggü. Gesamtanzahl MESSPUNKTE
zeigt an, dass Daten für den MESSPUNKT erfasst wurden – Gefahralarm für MESSPUNKT
zeigt an, dass Daten für den MESSPUNKT erfasst wurden – kein Alarm für MESSPUNKT
Keine Daten für MESSPUNKT erfasst
Zeigt an, dass Daten für den MESSPUNKT erfasst wurden – Voralarm für MESSPUNKT
•
Drücken Sie wiederholt auf eine Eingabetaste, um die Daten der folgenden Messpunkte
in der ROUTE zu sammeln, bis die ROUTE vollständig ist. Die Meldung "Letzter
MESSPUNKT der ROUTE" wird angezeigt.
•
Wenn die Meldung „Letzter Messpunkt der Route..." erscheint, drücken Sie auf eine
Eingabetaste, um zur Maske der Hierarchieliste des Modus ROUTE zurückzukehren.
Drücken Sie die Zurück-Funktionstaste, um zu Routen Manager zurückzukehren, wo
Sie die Datenerfassung für die nächste ROUTE starten können.
Anzeigen dynamischer Messdaten
Betrachtung von Spektraldaten
Sie können eine vorläufige Feldanalyse für gesammelte ROUTE-Daten durchführen. Es
steht Ihnen ein beweglicher Cursor zur Verfügung, der mit den Pfeiltasten nach links und
nach rechts bewegt werden kann. Mit diesem Cursor können Sie einen genauen Wert der
SKF Microlog - AX Series
Benutzerhandbuch

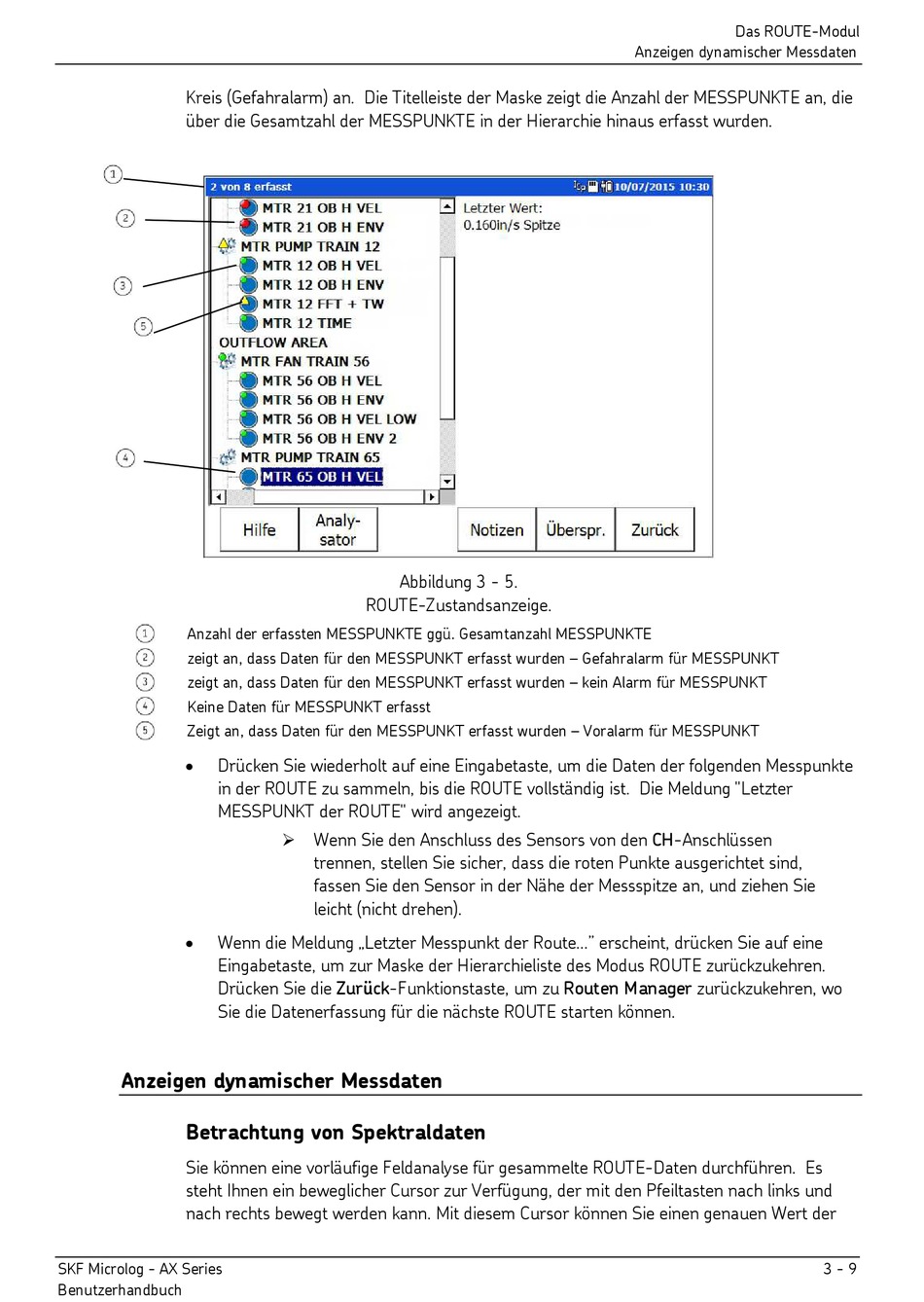

Abbildung 3 - 5.
ROUTE-Zustandsanzeige.
Wenn Sie den Anschluss des Sensors von den CH-Anschlüssen
trennen, stellen Sie sicher, dass die roten Punkte ausgerichtet sind,
fassen Sie den Sensor in der Nähe der Messspitze an, und ziehen Sie
leicht (nicht drehen).
Das ROUTE-Modul
Anzeigen dynamischer Messdaten
3 - 9
