Registerkarte „Grade Bands" (Gradbänder)
Grade Bands-Einstellungen bestimmen die Anzahl und das Setup aller
Schwingungsmessungen.
So wird beispielsweise bei Verwendung eines Beschleunigungsmessers ein
Beschleunigungsspektrum erfasst. Grade Bands-Einstellungen legen fest, wie das
Beschleunigungsspektrum gemessen wird, um einen Gesamtschwingungswert zu
bestimmen, der dann mit den Werten auf dem AX verglichen wird (d.h. welcher
Frequenzbereich wird gemessen, welcher Fühlertyp wird verwendet, ist das Spektrum in
andere Schwingungsspektren integriert – und wenn ja, welches sind die Einstellungen für
die Gesamtschwingungsmessung?).
Es gibt folgende Setup-Felder:
Number of Bands – (Anzahl Bänder) Legen Sie bis zu 64 Gesamtschwingungsmessungen
(Bänder) fest, die vom erfassten Spektrum (im Allgemeinen nur eines oder zwei für die
meisten Konformitätsprüfungen) gemessen werden sollen. Eine Tabelle unterhalb dieses
Feld zeigt automatisch eine Setup-Reihe für jedes Band an.
Voreingestellte Bänder – Diese Drop-Down-Liste ermöglicht die automatische Einrichtung
voreingestellter Oktavenbänder.
SKF Microlog - AX Series
Benutzerhandbuch

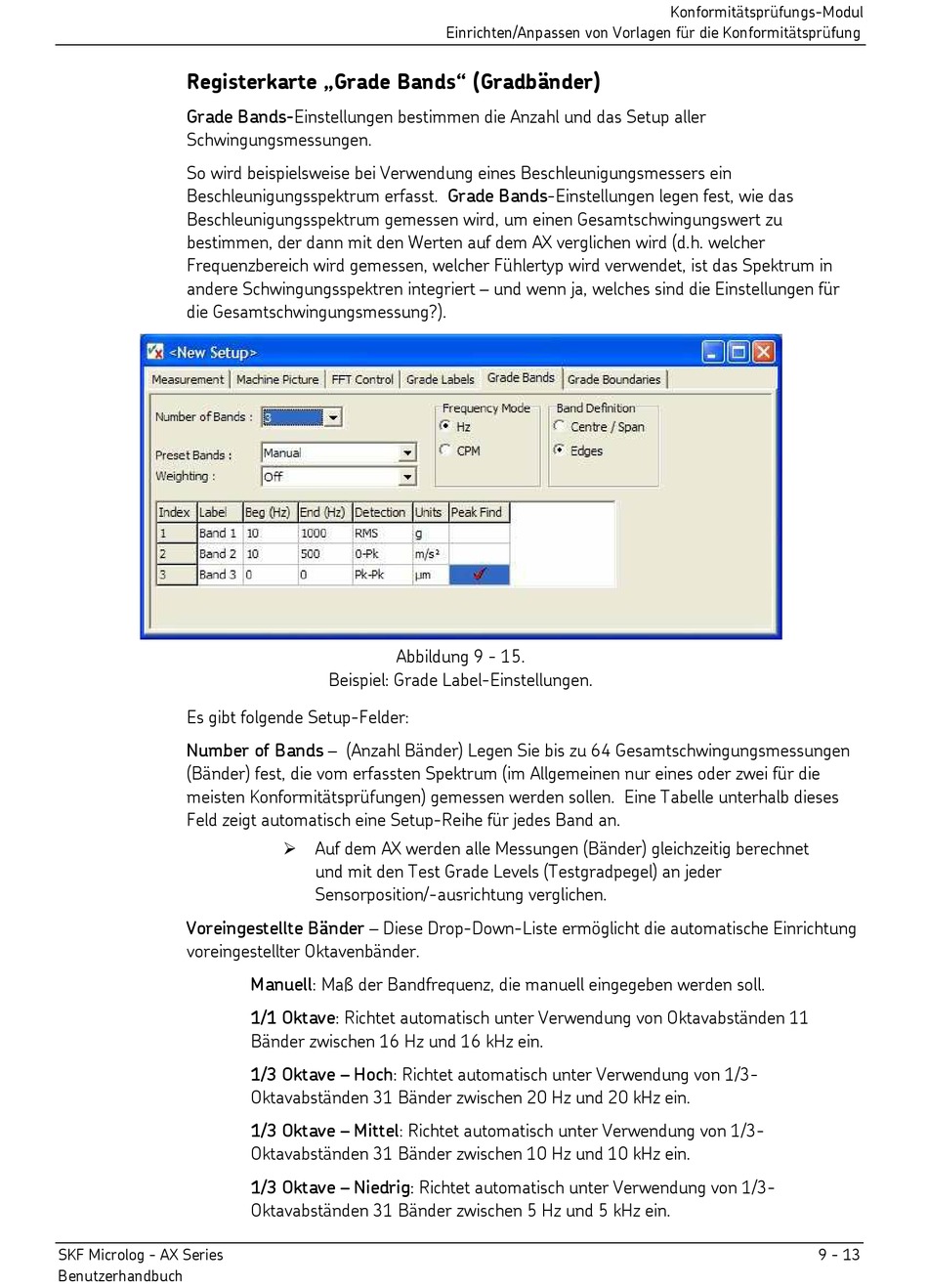

Abbildung 9 - 15.
Beispiel: Grade Label-Einstellungen.
Auf dem AX werden alle Messungen (Bänder) gleichzeitig berechnet
und mit den Test Grade Levels (Testgradpegel) an jeder
Sensorposition/-ausrichtung verglichen.
Manuell: Maß der Bandfrequenz, die manuell eingegeben werden soll.
1/1 Oktave: Richtet automatisch unter Verwendung von Oktavabständen 11
Bänder zwischen 16 Hz und 16 kHz ein.
1/3 Oktave – Hoch: Richtet automatisch unter Verwendung von 1/3-
Oktavabständen 31 Bänder zwischen 20 Hz und 20 kHz ein.
1/3 Oktave – Mittel: Richtet automatisch unter Verwendung von 1/3-
Oktavabständen 31 Bänder zwischen 10 Hz und 10 kHz ein.
1/3 Oktave – Niedrig: Richtet automatisch unter Verwendung von 1/3-
Oktavabständen 31 Bänder zwischen 5 Hz und 5 kHz ein.
Einrichten/Anpassen von Vorlagen für die Konformitätsprüfung
Konformitätsprüfungs-Modul
9 - 13
