Manuelle Eingabe der UPM:
Es stehen drei Optionen zur Wahl, um die UPM einzugeben:
•
Drücken Sie auf dBase, um den diesem Messpunkt zuvor zugeteilten UPM-Wert zu
verwenden.
ODER
•
Drücken Sie auf die Taste Eingeben, um die Drehzahl mit dem numerischen Tastenfeld
manuell einzugeben.
•
Drücken Sie auf OK, um den spezifizierten Wert für die Drehzahl abzuspeichern und die
Datenerfassung zu beginnen, oder drücken Sie auf Abbrechen, um die Änderungen zu
verwerfen.
ODER
•
Drücken Sie auf die Taste Spez, um den Wert für die UPM aus der spektralen
Darstellung manuell einzugeben. Nachdem die automatische Messbereichswahl und
die Datenerfassung abgeschlossen sind, wird eine Spektraldarstellung angezeigt.
SKF Microlog - AX Series
Benutzerhandbuch

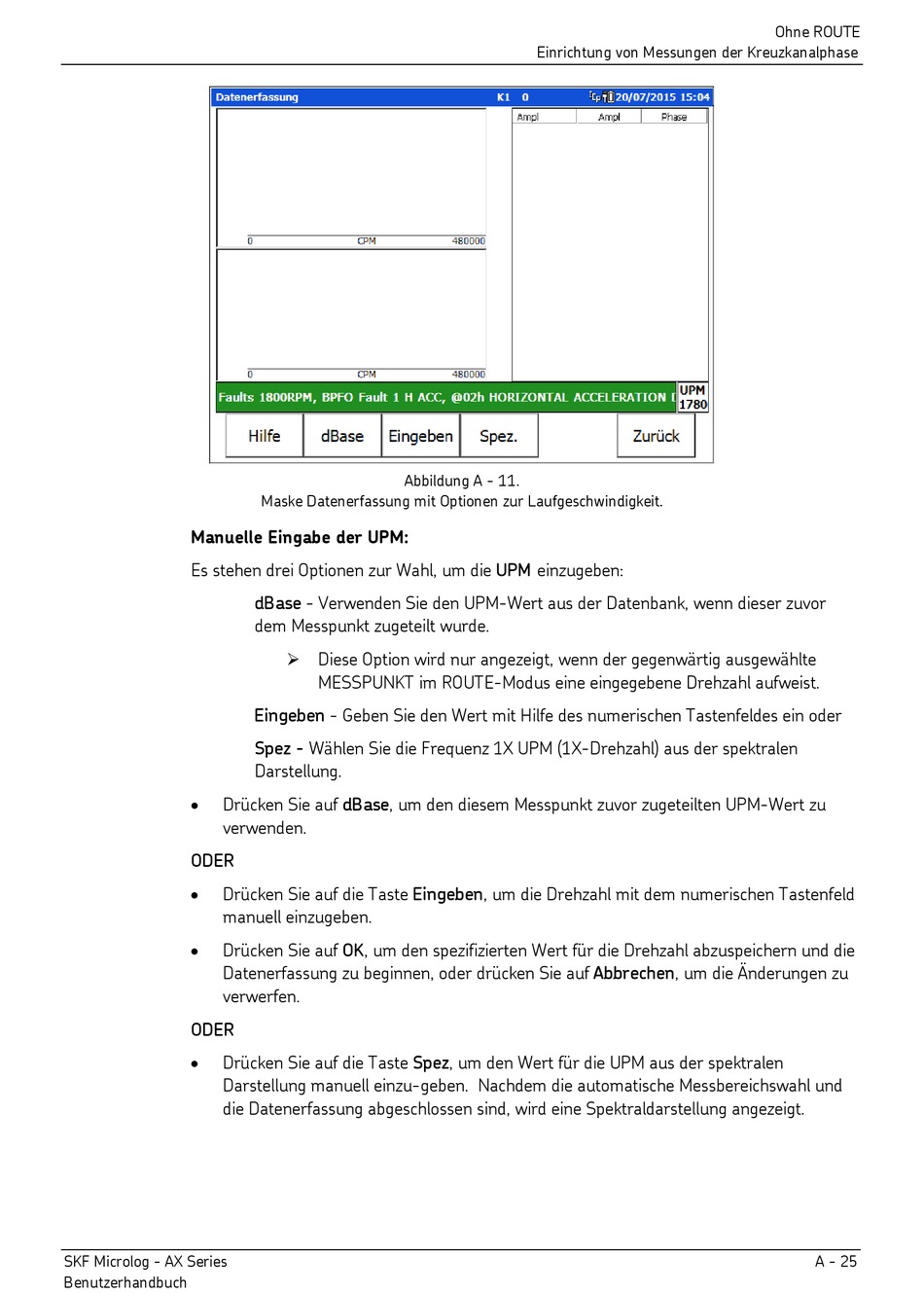

Abbildung A - 11.
Maske Datenerfassung mit Optionen zur Laufgeschwindigkeit.
dBase - Verwenden Sie den UPM-Wert aus der Datenbank, wenn dieser zuvor
dem Messpunkt zugeteilt wurde.
Diese Option wird nur angezeigt, wenn der gegenwärtig ausgewählte
MESSPUNKT im ROUTE-Modus eine eingegebene Drehzahl aufweist.
Eingeben - Geben Sie den Wert mit Hilfe des numerischen Tastenfeldes ein oder
Spez - Wählen Sie die Frequenz 1X UPM (1X-Drehzahl) aus der spektralen
Darstellung.
Einrichtung von Messungen der Kreuzkanalphase
Ohne ROUTE
A - 25
