Hoch-/Auslauf-Modul (RUCD)
Speichern von Hochlauf/Auslauf-Daten

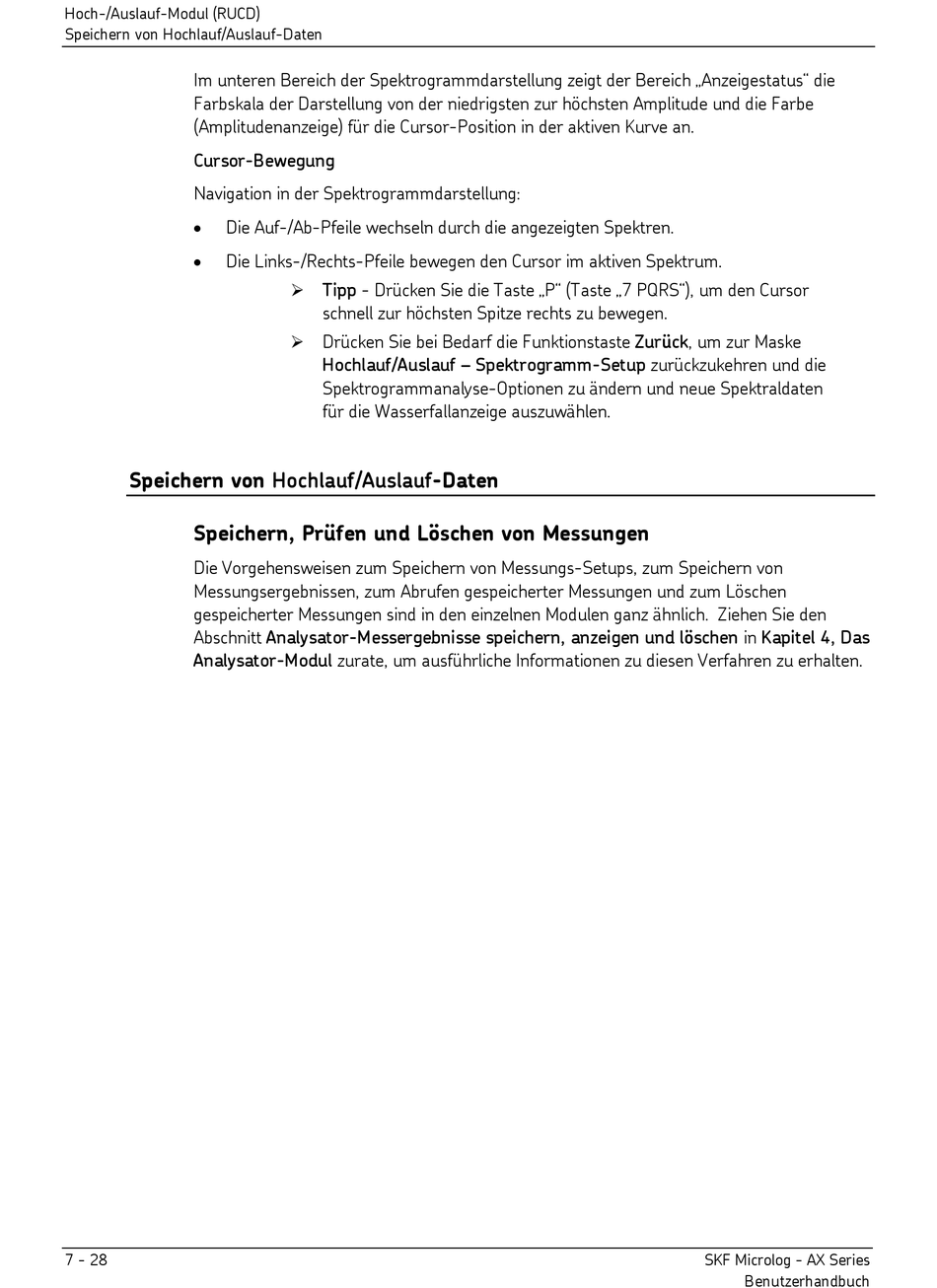

Im unteren Bereich der Spektrogrammdarstellung zeigt der Bereich „Anzeigestatus" die
Farbskala der Darstellung von der niedrigsten zur höchsten Amplitude und die Farbe
(Amplitudenanzeige) für die Cursor-Position in der aktiven Kurve an.
Cursor-Bewegung
Navigation in der Spektrogrammdarstellung:
•
Die Auf-/Ab-Pfeile wechseln durch die angezeigten Spektren.
•
Die Links-/Rechts-Pfeile bewegen den Cursor im aktiven Spektrum.
Speichern von Hochlauf/Auslauf-Daten
Speichern, Prüfen und Löschen von Messungen
Die Vorgehensweisen zum Speichern von Messungs-Setups, zum Speichern von
Messungsergebnissen, zum Abrufen gespeicherter Messungen und zum Löschen
gespeicherter Messungen sind in den einzelnen Modulen ganz ähnlich. Ziehen Sie den
Abschnitt Analysator-Messergebnisse speichern, anzeigen und löschen in Kapitel 4, Das
Analysator-Modul zurate, um ausführliche Informationen zu diesen Verfahren zu erhalten.
7 - 28
Tipp - Drücken Sie die Taste „P" (Taste „7 PQRS"), um den Cursor
schnell zur höchsten Spitze rechts zu bewegen.
Drücken Sie bei Bedarf die Funktionstaste Zurück, um zur Maske
Hochlauf/Auslauf – Spektrogramm-Setup zurückzukehren und die
Spektrogrammanalyse-Optionen zu ändern und neue Spektraldaten
für die Wasserfallanzeige auszuwählen.
SKF Microlog - AX Series
Benutzerhandbuch
