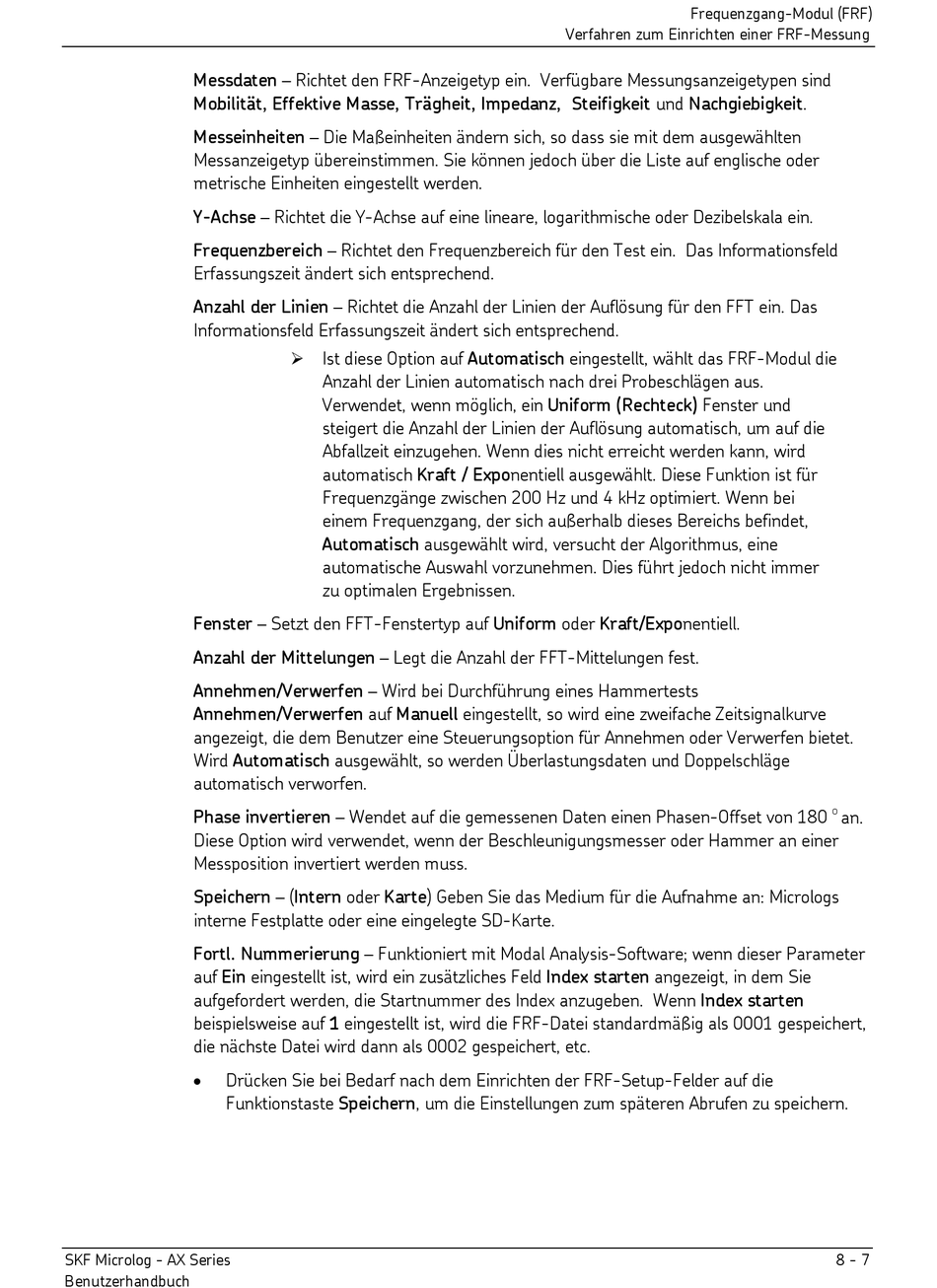

Messdaten – Richtet den FRF-Anzeigetyp ein. Verfügbare Messungsanzeigetypen sind
Mobilität, Effektive Masse, Trägheit, Impedanz, Steifigkeit und Nachgiebigkeit.
Messeinheiten – Die Maßeinheiten ändern sich, so dass sie mit dem ausgewählten
Messanzeigetyp übereinstimmen. Sie können jedoch über die Liste auf englische oder
metrische Einheiten eingestellt werden.
Y-Achse – Richtet die Y-Achse auf eine lineare, logarithmische oder Dezibelskala ein.
Frequenzbereich – Richtet den Frequenzbereich für den Test ein. Das Informationsfeld
Erfassungszeit ändert sich entsprechend.
Anzahl der Linien – Richtet die Anzahl der Linien der Auflösung für den FFT ein. Das
Informationsfeld Erfassungszeit ändert sich entsprechend.
Fenster – Setzt den FFT-Fenstertyp auf Uniform oder Kraft/Exponentiell.
Anzahl der Mittelungen – Legt die Anzahl der FFT-Mittelungen fest.
Annehmen/Verwerfen – Wird bei Durchführung eines Hammertests
Annehmen/Verwerfen auf Manuell eingestellt, so wird eine zweifache Zeitsignalkurve
angezeigt, die dem Benutzer eine Steuerungsoption für Annehmen oder Verwerfen bietet.
Wird Automatisch ausgewählt, so werden Überlastungsdaten und Doppelschläge
automatisch verworfen.
Phase invertieren – Wendet auf die gemessenen Daten einen Phasen-Offset von 180
Diese Option wird verwendet, wenn der Beschleunigungsmesser oder Hammer an einer
Messposition invertiert werden muss.
Speichern – (Intern oder Karte) Geben Sie das Medium für die Aufnahme an: Micrologs
interne Festplatte oder eine eingelegte SD-Karte.
Fortl. Nummerierung – Funktioniert mit Modal Analysis-Software; wenn dieser Parameter
auf Ein eingestellt ist, wird ein zusätzliches Feld Index starten angezeigt, in dem Sie
aufgefordert werden, die Startnummer des Index anzugeben. Wenn Index starten
beispielsweise auf 1 eingestellt ist, wird die FRF-Datei standardmäßig als 0001 gespeichert,
die nächste Datei wird dann als 0002 gespeichert, etc.
•
Drücken Sie bei Bedarf nach dem Einrichten der FRF-Setup-Felder auf die
Funktionstaste Speichern, um die Einstellungen zum späteren Abrufen zu speichern.
SKF Microlog - AX Series
Benutzerhandbuch
Ist diese Option auf Automatisch eingestellt, wählt das FRF-Modul die
Anzahl der Linien automatisch nach drei Probeschlägen aus.
Verwendet, wenn möglich, ein Uniform (Rechteck) Fenster und
steigert die Anzahl der Linien der Auflösung automatisch, um auf die
Abfallzeit einzugehen. Wenn dies nicht erreicht werden kann, wird
automatisch Kraft / Exponentiell ausgewählt. Diese Funktion ist für
Frequenzgänge zwischen 200 Hz und 4 kHz optimiert. Wenn bei
einem Frequenzgang, der sich außerhalb dieses Bereichs befindet,
Automatisch ausgewählt wird, versucht der Algorithmus, eine
automatische Auswahl vorzunehmen. Dies führt jedoch nicht immer
zu optimalen Ergebnissen.
Frequenzgang-Modul (FRF)
Verfahren zum Einrichten einer FRF-Messung
o
an.
8 - 7
