Bode-Darstellung
Zu Analysezwecken werden die Setup-Optionen für die beste Verarbeitung und Anzeige der
aufgezeichneten Daten für jedes Anzeigeformat vor der Datendarstellung vom Benutzer
angegeben.
Einrichtung der Bode-Darstellung
•
Verwenden Sie im Menü Hochlauf/Auslauf – Anzeigeauswahl die Pfeiltasten, um das
Bode-Symbol zu markieren, und drücken Sie dann eine Eingabetaste. Die Maske
Hochlauf/Auslauf – Bode-Setup wird angezeigt.
Es gibt folgende Setup-Felder:
Kanäle – Wenn mehrere Kanäle aufgezeichnet wurden, geben Sie an, welche Kanaldaten in
der Bode-Darstellung angezeigt werden sollen.
Drehzahl Start (U/min) / Drehzahl Stop (U/min) – Bestimmt für die aufgezeichneten
Daten die Start- und die Stopdrehzahl für Bode-Darstellungsanalysen.
Abstand – (∆ U/min, %∆ U/min, ∆ Zeit, ∆ U/min + ∆ Zeit, %∆ U/min + ∆ Zeit) – Bestimmt,
welcher Intervalltyp bei der Berechnung von FFT-Spektren anhand der Aufzeichnung
verwendet wird. Dies wirkt sich auf die nachfolgenden Einstellungen Drehzahlintervall und
Zeitintervall aus, die aktualisiert werden, um die entsprechenden Einstellungen zu
ermöglichen.
SKF Microlog - AX Series
Benutzerhandbuch

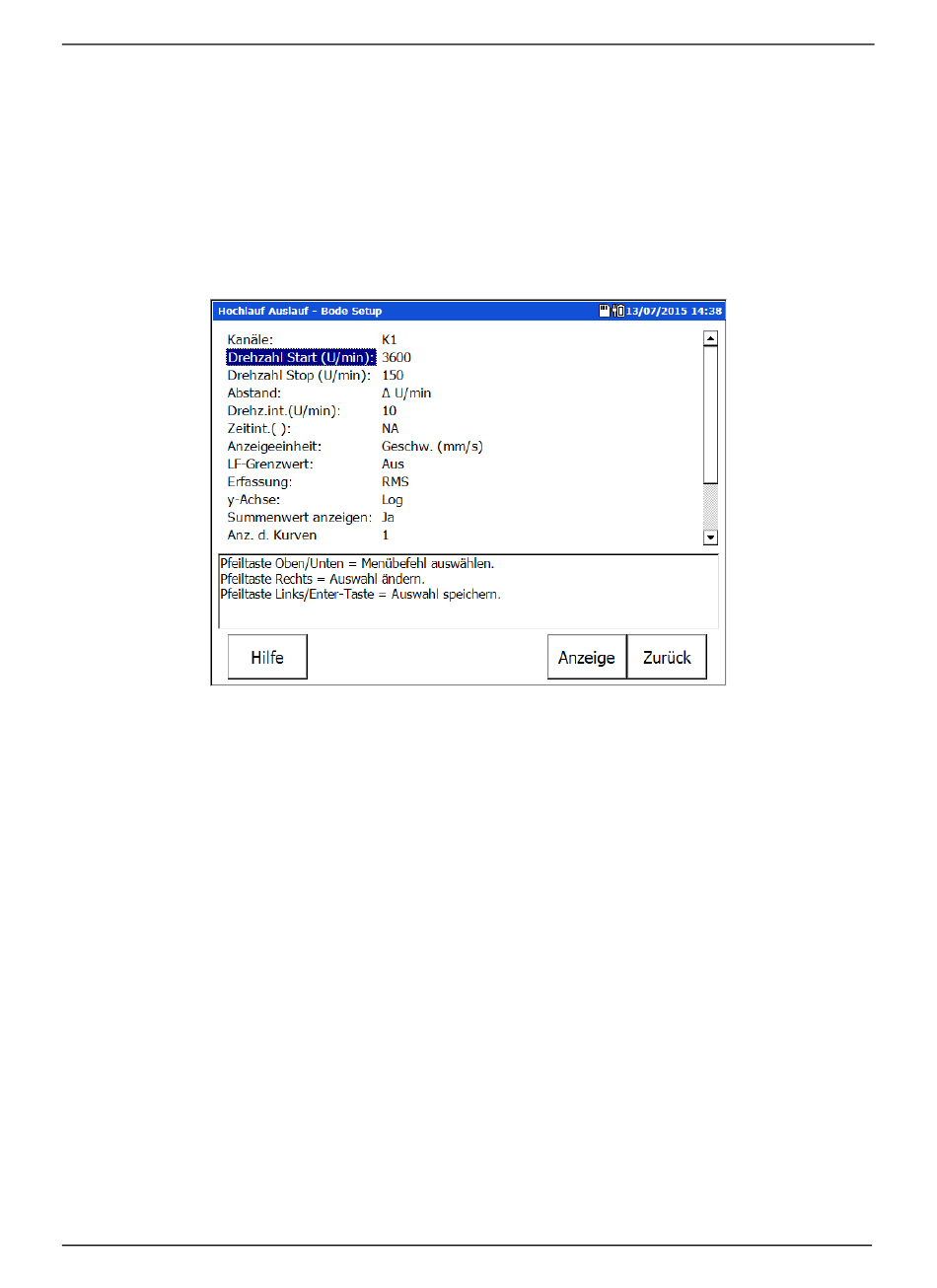

Abbildung 7 - 6.
Maske Bode-Setup.
∆ U/min – feste Drehzahländerung zwischen Spektren
%∆ U/min – Drehzahländerung zwischen Spektren als Prozentwert
∆ Zeit – festes Zeitintervall zwischen Spektren
∆ U/min + ∆ Zeit - Kombination der Drehzahl- und Zeiteinstellungen. Wenn die
Drehzahl sich nicht mehr ändert, werden Spektren im festgelegten Zeitintervall
berechnet.
%∆ U/min + ∆ Zeit - Kombination aus Drehzahl- und Zeiteinstellungen. Wenn die
Drehzahl sich nicht mehr ändert, werden Spektren im festgelegten Zeitintervall
berechnet.
Hoch-/Auslauf-Modul (RUCD)
Anzeige erfasster Daten
7 - 9
