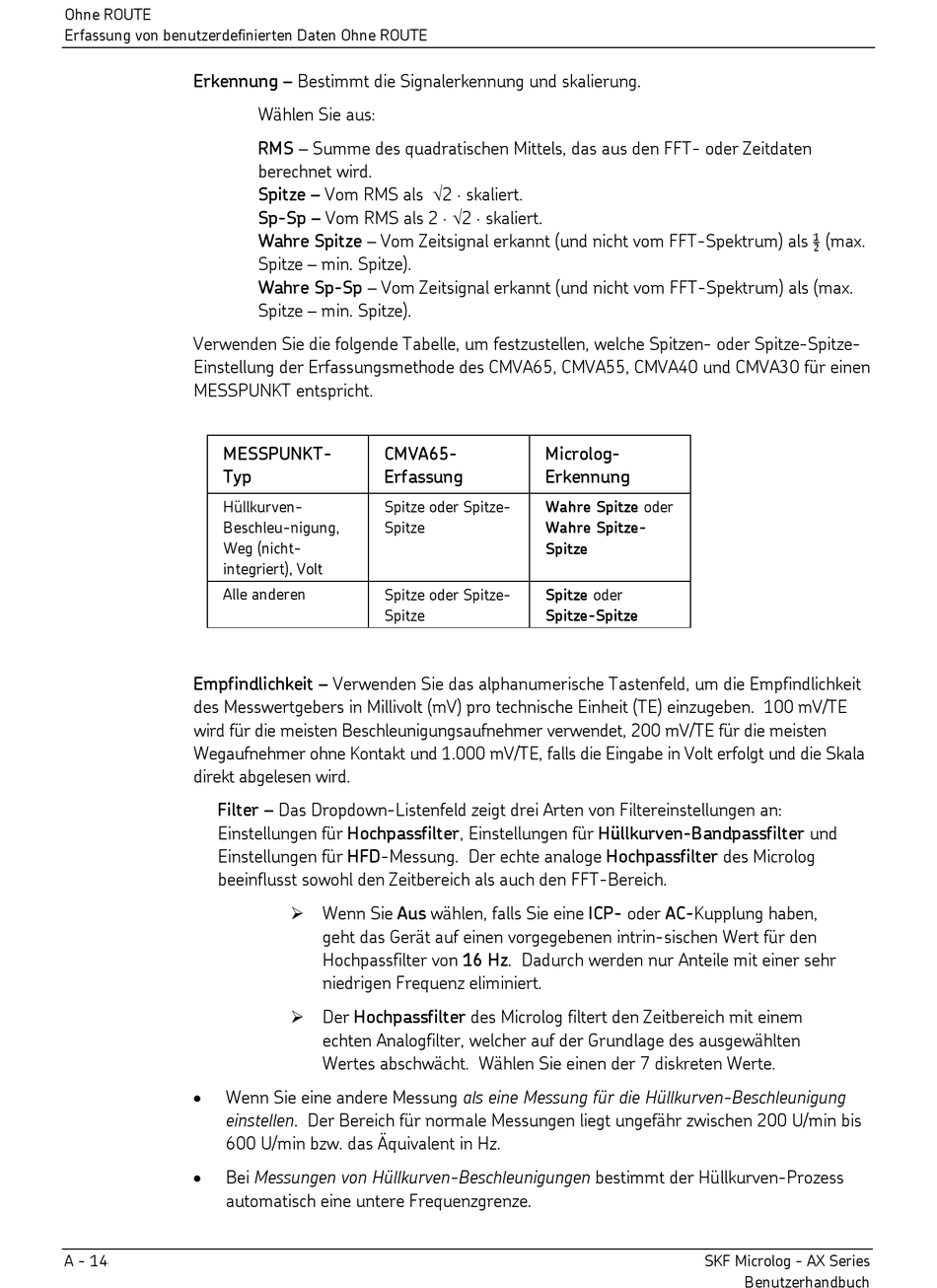

Ohne ROUTE
Erfassung von benutzerdefinierten Daten Ohne ROUTE
Erkennung – Bestimmt die Signalerkennung und skalierung.
Verwenden Sie die folgende Tabelle, um festzustellen, welche Spitzen- oder Spitze-Spitze-
Einstellung der Erfassungsmethode des CMVA65, CMVA55, CMVA40 und CMVA30 für einen
MESSPUNKT entspricht.
MESSPUNKT-
Typ
Hüllkurven-
Beschleunigung,
Weg (nicht-
integriert), Volt
Alle anderen
Empfindlichkeit – Verwenden Sie das alphanumerische Tastenfeld, um die Empfindlichkeit
des Messwertgebers in Millivolt (mV) pro technische Einheit (TE) einzugeben. 100 mV/TE
wird für die meisten Beschleunigungsaufnehmer verwendet, 200 mV/TE für die meisten
Wegaufnehmer ohne Kontakt und 1.000 mV/TE, falls die Eingabe in Volt erfolgt und die Skala
direkt abgelesen wird.
Filter – Das Dropdown-Listenfeld zeigt drei Arten von Filtereinstellungen an:
Einstellungen für Hochpassfilter, Einstellungen für Hüllkurven-Bandpassfilter und
Einstellungen für HFD-Messung. Der echte analoge Hochpassfilter des Microlog
beeinflusst sowohl den Zeitbereich als auch den FFT-Bereich.
•
Wenn Sie eine andere Messung als eine Messung für die Hüllkurven-Beschleunigung
einstellen. Der Bereich für normale Messungen liegt ungefähr zwischen 200 U/min bis
600 U/min bzw. das Äquivalent in Hz.
•
Bei Messungen von Hüllkurven-Beschleunigungen bestimmt der Hüllkurven-Prozess
automatisch eine untere Frequenzgrenze.
A - 14
Wählen Sie aus:
RMS – Summe des quadratischen Mittels, das aus den FFT- oder Zeitdaten
berechnet wird.
Spitze – Vom RMS als √2 ⋅ skaliert.
Sp-Sp – Vom RMS als 2 ⋅ √2 ⋅ skaliert.
Wahre Spitze – Vom Zeitsignal erkannt (und nicht vom FFT-Spektrum) als ½ (max.
Spitze – min. Spitze).
Wahre Sp-Sp – Vom Zeitsignal erkannt (und nicht vom FFT-Spektrum) als (max.
Spitze – min. Spitze).
CMVA65-
Erfassung
Spitze oder Spitze-
Spitze
Spitze oder Spitze-
Spitze
Wenn Sie Aus wählen, falls Sie eine ICP- oder AC-Kupplung haben,
geht das Gerät auf einen vorgegebenen intrinsischen Wert für den
Hochpassfilter von 16 Hz. Dadurch werden nur Anteile mit einer sehr
niedrigen Frequenz eliminiert.
Der Hochpassfilter des Microlog filtert den Zeitbereich mit einem
echten Analogfilter, welcher auf der Grundlage des ausgewählten
Wertes abschwächt. Wählen Sie einen der 7 diskreten Werte.
Microlog-
Erkennung
Wahre Spitze oder
Wahre Spitze-
Spitze
Spitze oder
Spitze-Spitze
SKF Microlog - AX Series
Benutzerhandbuch
