Konformitätsprüfungs-Modul
Einrichten/Anpassen von Vorlagen für die Konformitätsprüfung
Registerkarte "FFT-Steuerung"
Die Einstellungen auf der Registerkarte FFT-Steuerung geben die FFT-
Erfassungsparameter an.
Unterregisterkarte „FFT-Steuerung – Normal (Basisband)"
FFT-Linien – Wählen Sie in der Drop-Down-Liste die Anzahl der Linien aus, die für FFT
verwendet werden sollen.
Überlappung % - Geben Sie die prozentuale Überlappung an, die zwischen erfassten FFT-
Blöcken angewandt werden soll, wenn die Anzahl der Mittelwerte größer ist als eins.
Anz. Mittelungen – Geben Sie die Anzahl von FFT-Blöcken an, die bei der Berechnung
eines gemittelten FFT verwendet werden sollen.
Mittelungsart – Geben Sie die Art der spektralen Mittelung an, die verwendet werden soll:
Fenstertyp – Geben Sie an, welches FFT-Fenster verwendet werden soll.
Min. Frequenzbereich – Geben Sie den minimalen Frequenzbereich an, der auf alle
Messungen angewandt werden soll. Der AX sucht standardmäßig über alle definierten
Messbänder hinweg (siehe Setup von Gradbändern) und findet die maximale verwendete
Frequenz. Dies definiert letztendlich den erforderlichen Frequenzbereich. Wenn die sich die
relevanten Messgradbänder im unteren Frequenzbereich befinden, können Messzeiten
manchmal übermäßig lange dauern. Um diesem entgegenzuwirken kann der Benutzer
diesen Parameter verwenden, um die Messerfassungszeiten zu verbessern. (Eine Schätzung
der Erfassungszeit der Messung finden Sie im Statusbereit am unteren Ende der
Registerkarte „FFT-Steuerung".
9 - 10

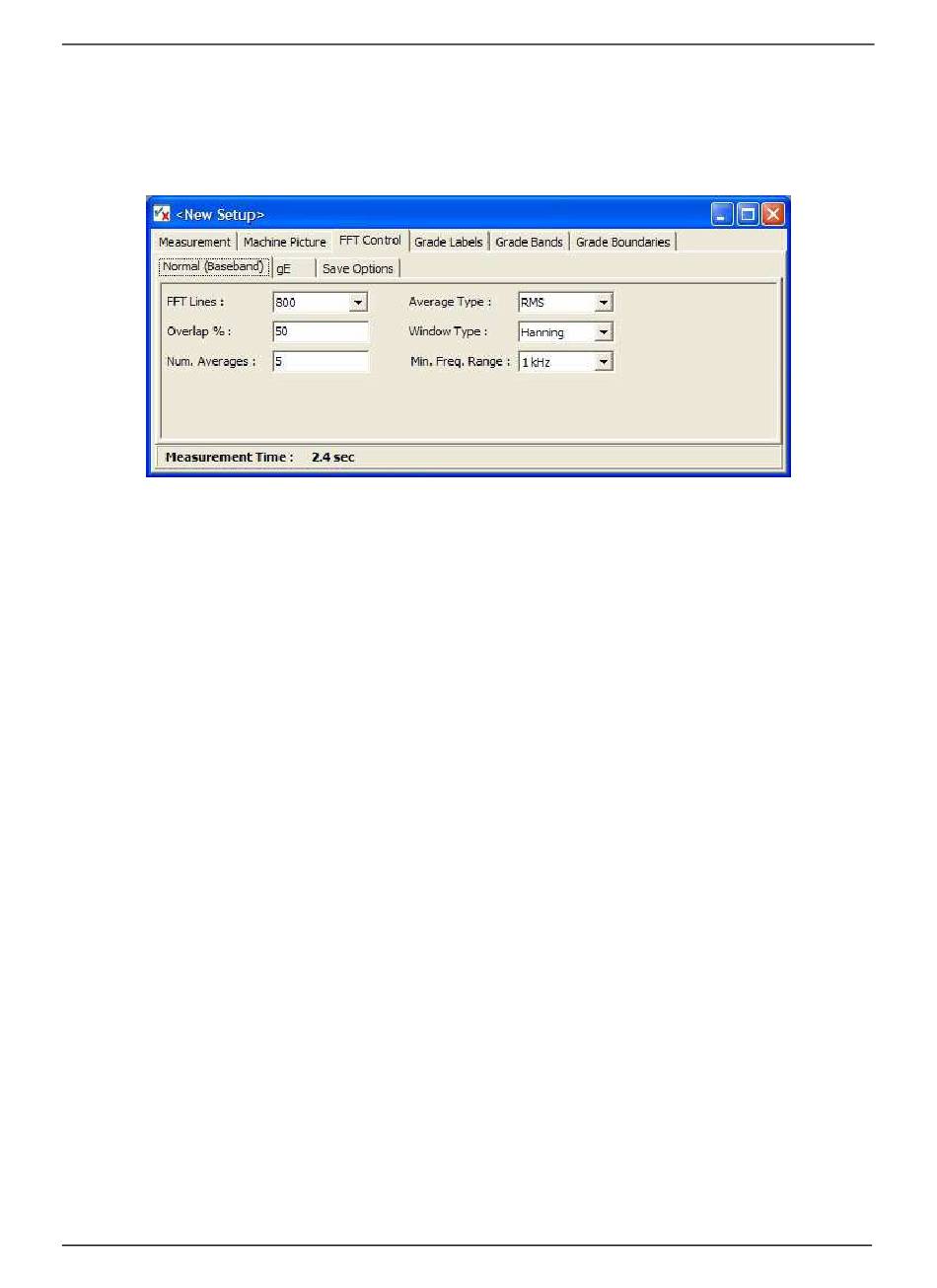

Abbildung 9 - 11.
Registerkarte „FFT-Steuerung – Normal (Basisband)".
•
RMS: Verwendet RMS-Mittelung.
•
Spitzenwt: Kein tatsächlicher Mittelungstyp, ermöglicht jedoch die Extraktion der
spektralen Spitzenwerte über die erfasste Anzahl von FFTs hinweg.
SKF Microlog - AX Series
Benutzerhandbuch
