Auswuchtmodul
Durchführung eines Verfahrens für 1-2-Ebenen mit Prognose
Wenn Sie die Funktionstaste 2-Ebene drücken, wird das dynamische Auswuchtverfahren
mit zwei Ebenen fortgesetzt. Nähere Anweisungen für den Abschluss des Verfahrens mit
zwei Ebenen finden Sie im voranstehenden Abschnitt Durchführung eines dynamischen
Verfahrens auf zwei Ebenen.
Wenn Sie die Funktionstaste 1-Ebene drücken, werden in den folgenden 2-Ebenen-
Ausgleichslaufsmaske alle Felder für Ebene B / Kan2 als n.z. (nicht zutreffend) markiert.
Eine Ausgleichsmasse zu Ebene A hinzufügen

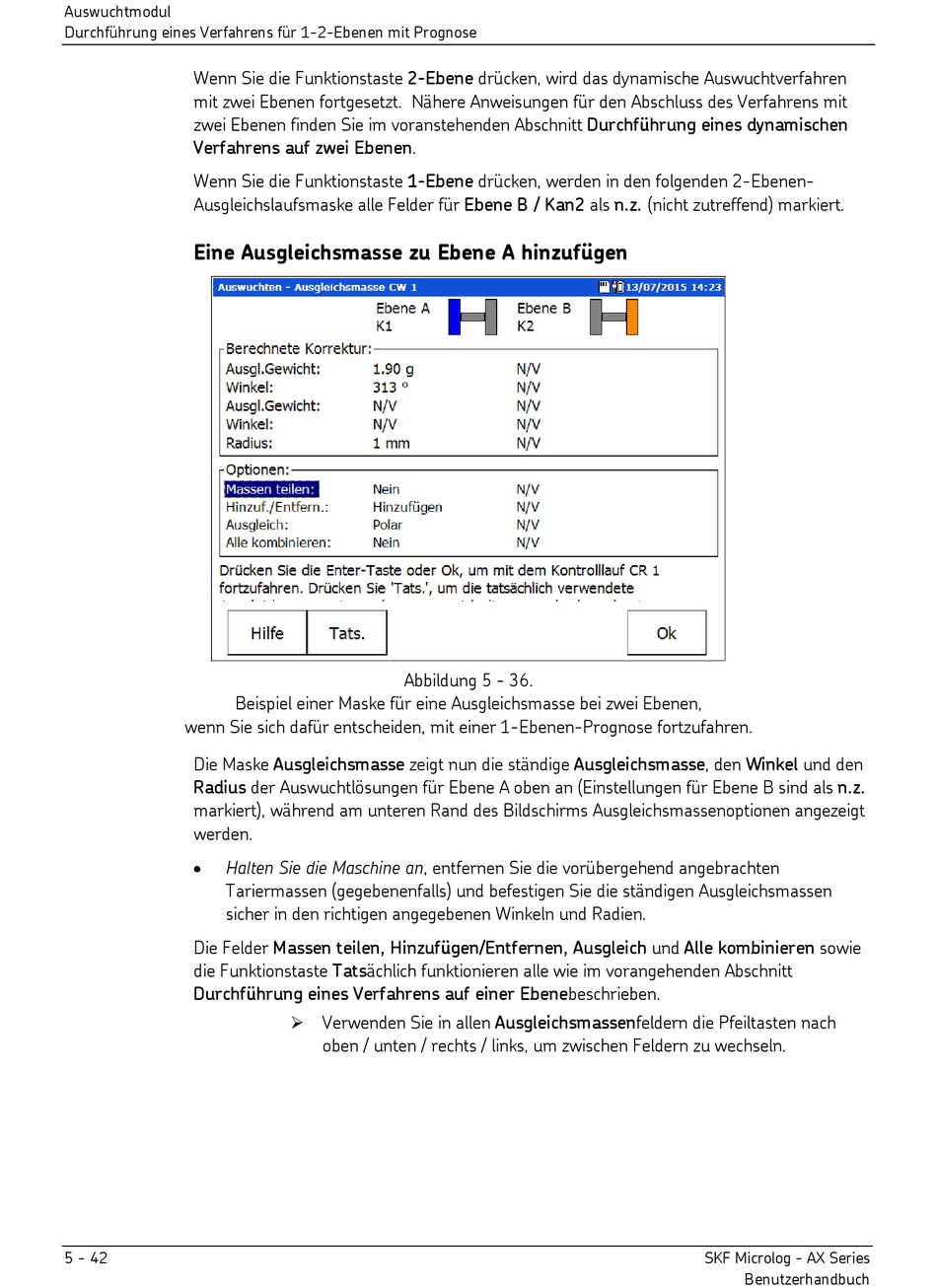

Beispiel einer Maske für eine Ausgleichsmasse bei zwei Ebenen,
wenn Sie sich dafür entscheiden, mit einer 1-Ebenen-Prognose fortzufahren.
Die Maske Ausgleichsmasse zeigt nun die ständige Ausgleichsmasse, den Winkel und den
Radius der Auswuchtlösungen für Ebene A oben an (Einstellungen für Ebene B sind als n.z.
markiert), während am unteren Rand des Bildschirms Ausgleichsmassenoptionen angezeigt
werden.
Halten Sie die Maschine an, entfernen Sie die vorübergehend angebrachten
Tariermassen (gegebenenfalls) und befestigen Sie die ständigen Ausgleichsmassen
sicher in den richtigen angegebenen Winkeln und Radien.
Die Felder Massen teilen, Hinzufügen/Entfernen, Ausgleich und Alle kombinieren sowie
die Funktionstaste Tatsächlich funktionieren alle wie im vorangehenden Abschnitt
Durchführung eines Verfahrens auf einer Ebenebeschrieben.
5 - 42
Abbildung 5 - 36.
 Verwenden Sie in allen Ausgleichsmassenfeldern die Pfeiltasten nach
oben / unten / rechts / links, um zwischen Feldern zu wechseln.
SKF Microlog - AX Series
Benutzerhandbuch
