Auswuchtmodul
Durchführung eines Verfahrens auf einer Ebene

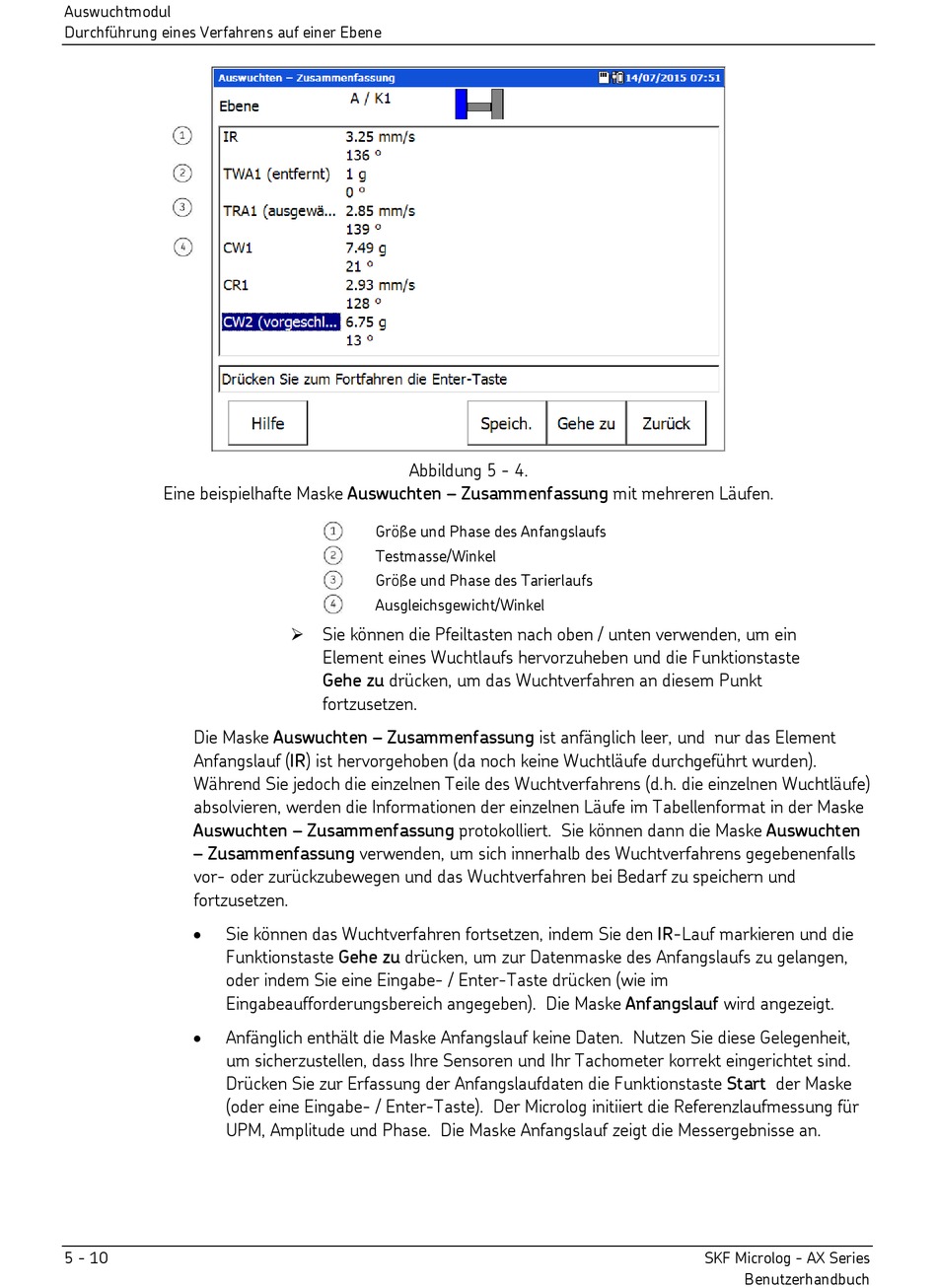

Eine beispielhafte Maske Auswuchten – Zusammenfassung mit mehreren Läufen.
Die Maske Auswuchten – Zusammenfassung ist anfänglich leer, und nur das Element
Anfangslauf (IR) ist hervorgehoben (da noch keine Wuchtläufe durchgeführt wurden).
Während Sie jedoch die einzelnen Teile des Wuchtverfahrens (d.h. die einzelnen Wuchtläufe)
absolvieren, werden die Informationen der einzelnen Läufe im Tabellenformat in der Maske
Auswuchten – Zusammenfassung protokolliert. Sie können dann die Maske Auswuchten
– Zusammenfassung verwenden, um sich innerhalb des Wuchtverfahrens gegebenenfalls
vor- oder zurückzubewegen und das Wuchtverfahren bei Bedarf zu speichern und
fortzusetzen.
•
Sie können das Wuchtverfahren fortsetzen, indem Sie den IR-Lauf markieren und die
Funktionstaste Gehe zu drücken, um zur Datenmaske des Anfangslaufs zu gelangen,
oder indem Sie eine Eingabe- / Enter-Taste drücken (wie im
Eingabeaufforderungsbereich angegeben). Die Maske Anfangslauf wird angezeigt.
•
Anfänglich enthält die Maske Anfangslauf keine Daten. Nutzen Sie diese Gelegenheit,
um sicherzustellen, dass Ihre Sensoren und Ihr Tachometer korrekt eingerichtet sind.
Drücken Sie zur Erfassung der Anfangslaufdaten die Funktionstaste Start der Maske
(oder eine Eingabe- / Enter-Taste). Der Microlog initiiert die Referenzlaufmessung für
UPM, Amplitude und Phase. Die Maske Anfangslauf zeigt die Messergebnisse an.
5 - 10
Abbildung 5 - 4.
Größe und Phase des Anfangslaufs
Testmasse/Winkel
Größe und Phase des Tarierlaufs
Ausgleichsgewicht/Winkel
Sie können die Pfeiltasten nach oben / unten verwenden, um ein
Element eines Wuchtlaufs hervorzuheben und die Funktionstaste
Gehe zu drücken, um das Wuchtverfahren an diesem Punkt
fortzusetzen.
SKF Microlog - AX Series
Benutzerhandbuch
