Technischer Zustand – Überblick
So führen Sie einen Test des mechanischen Zustandes durch:
•
Verbinden Sie den Sensor mit dem Eingang „CH1" am Microlog.
•
Befestigen Sie ein ausgewuchtetes Prüfmittel am Spindelkopf.
•
Lassen Sie die Spindel langsam laufen, bis die Arbeitstemperatur schrittweise erreicht
wurde. Erhöhen Sie die Geschwindigkeit weiter, bis die Maximalgeschwindigkeit erreicht
wurde.
•
Schalten Sie den Microlog ein.
•
Verwenden Sie in der Hauptmaske die Pfeiltasten, um das Hochlauf/Auslauf -Symbol
zu markieren, und drücken Sie dann eine Eingabetaste. Nach Feststellung der
Resonanzfrequenzen wählen Sie das Spindel-Modul von Microlog und wählen dann den
Resonanzfrequenztest des Moduls und geben die Resonanzfrequenz ein.
•
Starten Sie die Spindel neu und erhöhen die Geschwindigkeit auf etwa 80% der
Maximalgeschwindigkeit (oder eine gängigen Betriebsgeschwindigkeit). Stellen Sie
sicher, dass sie Resonanzbereiche vermeiden.
•
Geben Sie Spindel-spezifische Betriebsdaten in der Maske Technischer Zustand-Setup
ein.
•
Führen Sie die voreingestellten Vibrationsmessungen des Tests durch (Ergebnisse
werden entweder als Geschwindigkeit / Beschleunigung gemäß der im vorherigen
Setup-Feld eingegebenen Daten angezeigt).
SKF Microlog - AX Series
Benutzerhandbuch

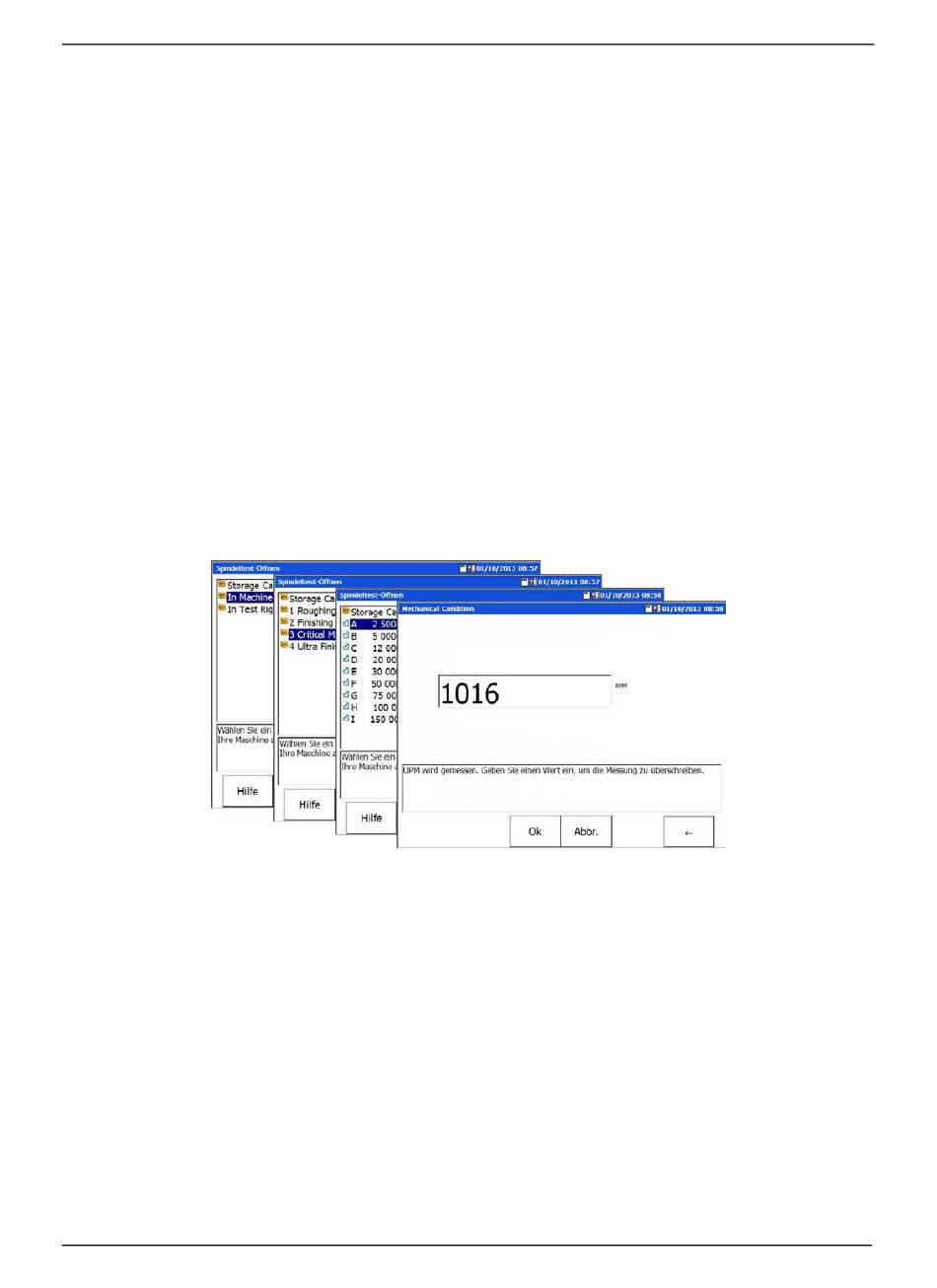

Abbildung 10 - 9.
Technischer Zustand-Setup-Bildschirme.
Spindeltest-Modul
Spindeltest - Überblick
10 - 9
